Rockchip RK3566 y RK3568 – Comparación de hojas de datos y características

Primero cubrimos procesador Rockchip RK3566 en febrero, pero nos han informado que las especificaciones han cambiado desde entonces y, a principios de este mes, también escribimos sobre RK3568 procesador de cuatro núcleos Cortex-A55 con el mismo características básicas pero algunas E / S adicionales.

Pero debido a los NDA, las personas familiarizadas con los chips no pudieron revelar demasiados detalles, por lo que no obtuvimos la imagen completa. Esto acaba de cambiar, ya que las hojas de datos de ambos procesadores acaban de caer de algún lugar aquíallí, y podemos verlo mucho más de cerca.

RK3566 frente a RK3568 He destacado las diferencias obvias anteriores, siendo las más importantes la interfaz PCIe y el RK3568 con doble Gigabit Ethernet. La comparación de otras características se puede encontrar en la siguiente tabla.


Rockchip RK3566
Rockchip RK3568
CPU
Cortex-A55 de cuatro núcleos
GPU
Mali-G52 EE
Acelerador de IA
0.8 TOPS NPU
MemoriaDDR3 / DDR3L / DDR4 LPDDR3 / LPDDR4 / LPDDR4X DDR3 / DDR3L / DDR4 con ECC , LPDDR3 / LPDDR4 / LPDDR4X
Almacenamiento NOR flash, SPI NAND, eMMC 5.1, SATA 3.0, 8K OTP NOR flash, SPI NAND, eMMC 5.1, 3x SATA 3.0, 8K OTP
Display I/F RGB, LVDS o MIPI DSI, HDMI 2.0a, eDP 1.3, e-Ink; soporte de doble pantalla RGB, LVDS o MIPI DSI, HDMI 2.0a, eDP 1.3, e-Ink ; compatibilidad con pantalla triple
VPU

Decodificación de video - 4Kp60 H.264 / H.265 / VP9
Codificación de video: 1080p60 H.264 / H.265
Cámara I / F

ISP de 8 millones con HDR

MIPI CSI2 de 4 carriles / 2x 2 carriles a 2,5 Gbps por carril
Soporte de cámara DVP de 16 bits con BT.656 / 601/1120
Audio
I2S / TDM de 8 canales, 2 I2S de 2 canales
PDM de 8 canales
Salida S / PDIF
Conexión en red1x Gigabit Ethernet (GMAC) 2x Gigabit Ethernet (GMAC)
Interfaz cuádruple serie gigabit independiente de los medios (QSGMII) *
USB 2x USB 2.0 host, 1x USB 2.0 OTG, USB 3.0 host 2x USB 2.0 host, USB 3.0 / 2.0 OTG , USB 3.0 host
PCIePCIe 2.1 1x1 carril PCIe 2.1 1 × 1 carril
PCIe 3.0 1 × 2 carriles o 2x 1 carril a 8 Gbps
Otras E/S SDIO 3.0
10x UART, 4x SPI, 16x PWM, 6x I2C, 2x SARADC
SDIO 3.0
10x UART, 4x SPI, 16x PWM, 6x I2C, 3x CAN FD , 8x SARADC
PaqueteFCCSP565L (cuerpo: 15.5 mm x 14.4 mm; tamaño de la bola: 0.3 mm; paso de la bola: 0.65 y 0.4 mm)FCBGA636L (cuerpo: 19 mm x 19 mm; tamaño de la bola: 0.3 mm; paso de la bola: 0.65 mm)

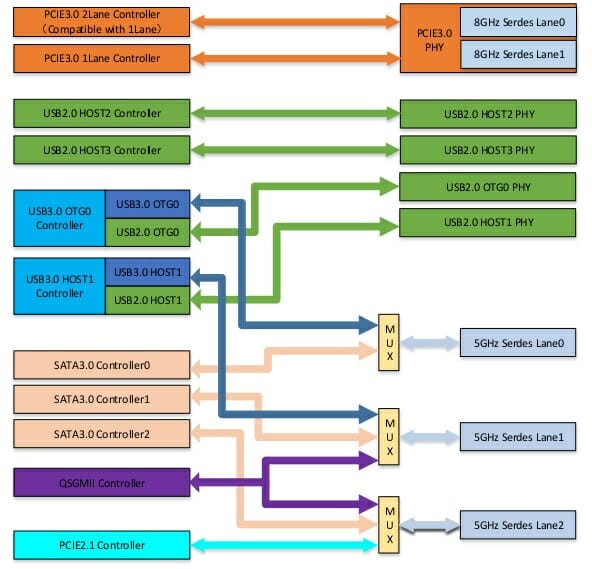

Nota importante . Rockchip RK3566 y RK3568 están usando Interfaces Multi-PHY, y aunque la tabla anterior enumera todas las interfaces posibles, no todas pueden usarse al mismo tiempo. PCIe, SATA, USB 3.0 se multiplexan en la mayoría de los casos como se muestra en el diagrama a continuación para RK3568.

RK3568 multiplexado sata usb 3.0, pcie RK3568 interfaces multi-PHY

Hay una gran cantidad de diferencias y, en particular, ambos procesadores no son compatibles pin a pin, por lo que el próximo Pine64 RK3566 SBC no se puede actualizar fácilmente a RK3568. Las personas interesadas en el soporte de memoria ECC tendrán que optar por este último, por lo que aquellos que quieran múltiples interfaces SATA, soporte PCIe 3.0, bus CAN y / o Gigabit Ethernet dual.

Traducido del artículo en inglés «Rockchip RK3566 and RK3568 datasheets and features comparison«
