AmpliPi: un amplificador de audio para toda la casa basado en Raspberry Pi

Micro Nova ha creado un amplificador de audio de código abierto para toda la casa llamado AmpliPi basado en Raspberry Pi Compute Module 3+. Es capaz de transmitir cuatro fuentes independientes a 6 zonas de salida estéreo, ampliable hasta 36 zonas de salida estéreo a través de unidades de extensión conectadas en cadena.

AmpliPi admite específicamente entradas de cuatro fuentes de transmisión en red, incluidas AirPlay, Pandora, Spotify y DLNA, así como cuatro entradas RCA analógicas para sus dispositivos multimedia.

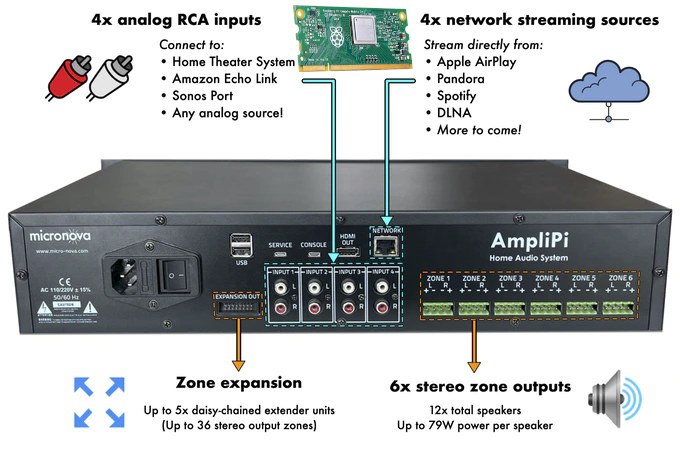

 AmpliPi Amplificador para toda la casa Raspberry Pi

Componentes y características clave de AmpliPi:

  • Placa del controlador
    • Placa portadora equipada con Raspberry Pi Compute Module 3+ y PCM5102A & amp; DAC de audio CM6206. También se comunica a través de I2C con la MCU STM32 en la placa de preamplificador (ver más abajo) para controlar los sistemas de amplificación y muxing.
    • Interfaces
      • Puerto Ethernet 10 / 100M
      • Salida HDMI 1.4
      • 2 puertos USB 2.0, más un puerto USB interno
      • Puertos de servicio y consola para mantenimiento y / o depuración.
  • Preamp Board
    • Placa equipada con un sistema de conmutación de matriz de audio 6×4 y una red de control de volumen que es administrada por un microcontrolador de brazo STM32F030 que también controla la configuración de silencio y potencia de los amplificadores. El sistema de conmutación de matriz también puede permitir que el usuario mezcle múltiples entradas en una o más salidas
    • Conector
      • 8 entradas RCA para 4 fuentes estéreo
      • Conector de expansión de zona
  • Placa de amplificador
    • Esta placa contiene los 6 amplificadores PWM estéreo de clase D que requieren los 6 altavoces. Los amplificadores PWM de clase D permiten un sistema más eficiente y reducen la necesidad de ventiladores de refrigeración que se activan con menos frecuencia.
    • 6 conectores de altavoz de 4 pines
  • Pantalla pequeña configurada para mostrar la dirección IP, la utilización del sistema y los niveles de volumen de forma predeterminada.
  • Fuente de alimentación conmutada y placa de distribución de energía Mean Well.
  • Consumo de energía: 6,7 W en modo de espera, hasta 391 W continuos, hasta 782 W pico
  • Dimensiones: sistema de montaje en rack 2U de 19 pulgadas con 300 mm de profundidad

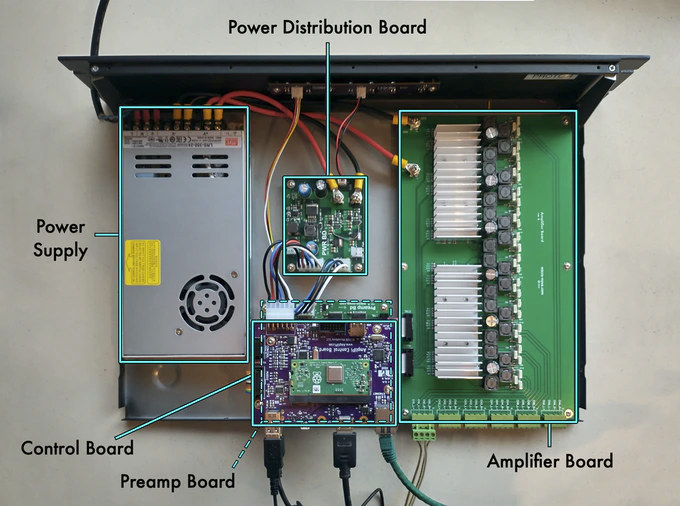

 Placa de amplificador de audio Raspberry Pi

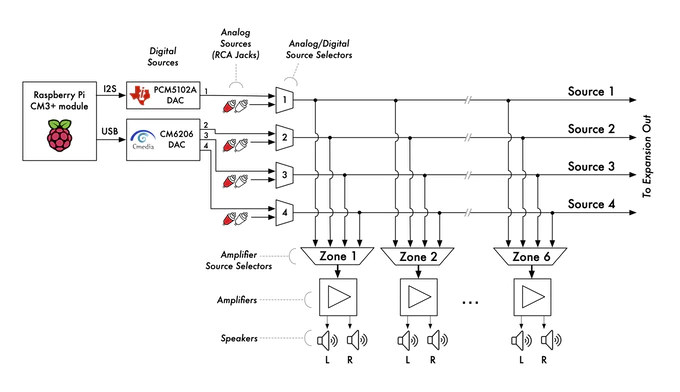

 Diagrama de bloques de AmpliPi
Diagrama de bloques de AmpliPi

El módulo Raspberry Pi ejecuta Raspberry Pi OS con servidor de aplicaciones web, clientes de transmisión de música (Pandora, AirPlay, Spotify, etc.) y software personalizado para la interfaz API REST.

El amplificador se puede controlar desde una aplicación web compatible con dispositivos móviles escrita en Python que se ejecuta en la Raspberry Pi. El software, el firmware y los esquemas PDF son de código abierto bajo la licencia GPL y se publican en GitHub, donde también busque documentación para la API REST.

AmpliPi Web App

El amplificador de audio AmpliPi basado en Raspberry Pi acaba de lanzado en Kickstarter con un objetivo de financiación de $10,000. Las recompensas comienzan en $399 para la «edición especial para desarrolladores» que se enviará temprano (abril de 2021) con software beta. Si prefiere algo que (con suerte) funcione de inmediato, tendrá que comprometer $ 499 para el «especial por reserva anticipada» programado para enviarse en mayo de 2021. El envío agrega $ 35 a EE. UU., $60 a Canadá y $100 a algunos Países europeos. El amplificador no está disponible en otros países. También puede encontrar información adicional en el sitio web oficial

Traducido del artículo en inglés «AmpliPi – A Raspberry Pi-based whole house audio amplifier (Crowdfunding)«
