Pine64 presenta Quartz64 SBC con Rockchip RK3566 SoC

Es posible que hayamos escrito sobre Placa de desarrollo Geniatech RK3566 / RK3568 , pero como se esperaba , Pine64 ha revelado más detalles sobre Quartz64 SBC con tecnología Rockchip RK3566 SoC.

Como veremos a continuación, el diseño es muy similar al RockPro64 basado en RK3399, pero el nuevo modelo agrega un puerto SATA 3.0 nativo, un circuito de carga de batería integrado, un puerto ePD para pantallas e-Ink y admite más memoria con hasta RAM LPDDR4 de 8GB.

Quartz64 RK3566 SBC

Especificaciones preliminares del Quartz64 Model A:

  • SoC: procesador Rockchip RK3566 de cuatro núcleos Cortex-A55 de hasta 1,8 GHz con GPU Arm Mali-G52 compatible con OpenGL ES 1.1 / 2.0 / 3.2, OpenCL 2.0, Vulkan 1.1, 0.8 TOPS NPU para aceleración de IA
  • Memoria del sistema: LPDDR4 de 2 GB a 8 GB
  • Almacenamiento
    • Flash SPI
    • módulo eMMC opcional desde 16GB hasta 128GB de capacidad
    • tarjeta microSD SDHC / SDXC de arranque de hasta 256 GB (¿o 2 TB?)
    • Puerto SATA 3.0 (multiplexado con USB 3.0)
  • Interfaces de visualización / salida de vídeo
    • HDMI 2.0a hasta 4Kp60
    • eDP de 4 carriles hasta 2560×1600 @ 60Hz
    • DSI MIPI de 4 carriles hasta 1440p
    • Puerto de panel táctil SPI, SPI con interrupción
  • Cámara I / F – Interfaz de cámara MIPI CSI de 4 carriles hasta 8MP
  • Redes
    • Puerto RJ45 Gigabit Ethernet de 10/100/1000 Mbps
    • WiFi 802.11 b / g / n / ac opcional con Bluetooth 5.0 a través del encabezado a través de SDIO 3.0 y UART
  • USB: 3 puertos de host USB 2.0, 1 puerto de host USB 3.0
  • Expansión
    • 2x encabezado GPIO de 10 pines
    • Ranura abierta PCIe x4 con interfaz PCIe 2.0 x1
  • Varios: conector de batería RTC
  • Fuente de alimentación
    • Entrada CC de 12 V / 3 A a través de un conector de barril CC de 5,5 / 2,1 mm
    • Conector de batería de litio VBAT con entrada de sensor de temperatura
  • Dimensiones: 133 x 80 x 19 mm

Puertos RK3566 SBC

Es bueno tener SATA, pero según tengo entendido, la placa se basa en una de las interfaces PHY múltiples del procesador RK3566 con SATA y USB 3.0 multiplexados, lo que significa que puede usar SATA 3.0 si no usa USB 3.0, y use USB 3.0 si no usa SATA.

Las especificaciones anteriores son específicas del modelo A, ya que también habrá Quartz64 modelo B del tamaño de una placa Raspberry Pi Modelo B con WiFi y amp; Bluetooth y un encabezado GPIO de 40 pines. Un zócalo PCIe M.2 ocupará el lugar de la ranura PCIe, los conectores MIPI DSI y CSI se reducirán a pantallas de 2 carriles hasta 1080p y cámaras de 5 MP respectivamente, y el modelo B también carecerá de SATA y eDP, y vendrá con uno menos puerto USB 2.0.

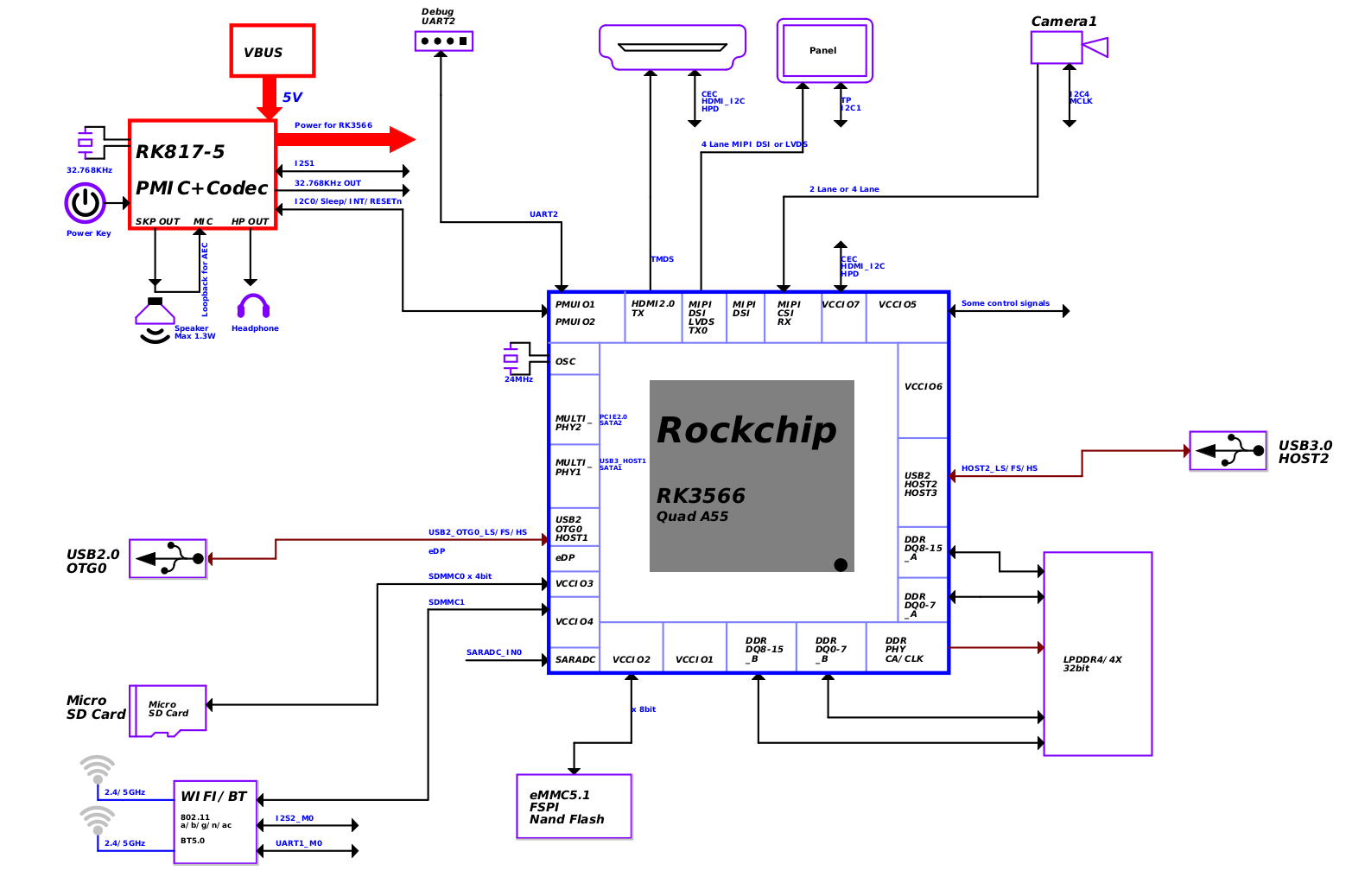

 Diagrama de bloques del esquema Quartz64 Diagrama de bloques del modelo A de Quartz64

La placa admitirá distribuciones de Android 11 y Linux, pero en este momento, encontrará algunas especificaciones, esquemas en PDF (solo modelo A), así como el SDK de Android 11 en la Wiki . Una vez que Linux esté en funcionamiento en la plataforma, Pine64 espera que controlador de GPU de código abierto Panfrost simplemente funcione la caja.

Tenga en cuenta que Quartz64 no es una placa «Pro» y, en cuanto al rendimiento, los cuatro núcleos Arm Cortex A55 con frecuencia de reloj de 1.8GHz son solo un 15-25% más lentos en tareas computacionales que el ROCKPro64. Los puntos de referencia iniciales (Geekbench 4) también muestran que Quartz64 tiene aproximadamente el mismo rendimiento de CPU que Raspberry Pi 4, y la temperatura de la CPU rara vez supera los 60 ° C bajo carga, incluso sin un disipador de calor.

Pine64 aún no está listo para anunciar una fecha de lanzamiento, pero sabemos que planean tener un panel de tinta electrónica de 10 pulgadas disponible en Pine Store cuando se lance oficialmente el SBC.

Nos enteramos de la nueva placa en Pine64’s febrero actualización de enero, donde también se anunció una próxima placa Linux RISC-V de $ 15. El SBC que aún no se ha nombrado será impulsado por un Procesador RISC-V basado en XuanTie C906 más BL602 SoC RISC-V para WiFi y amp; Conectividad bluetooth. Pine64 también planea diseñar una gama de hardware LoRa / LoRaWAN desde módulos hasta puertas de enlace y espera que se use para comunicación de texto basada en LoRa además de las redes de IoT.

Traducido del artículo en inglés «Pine64 unveils Quartz64 SBC powered by Rockchip RK3566 SoC«.
