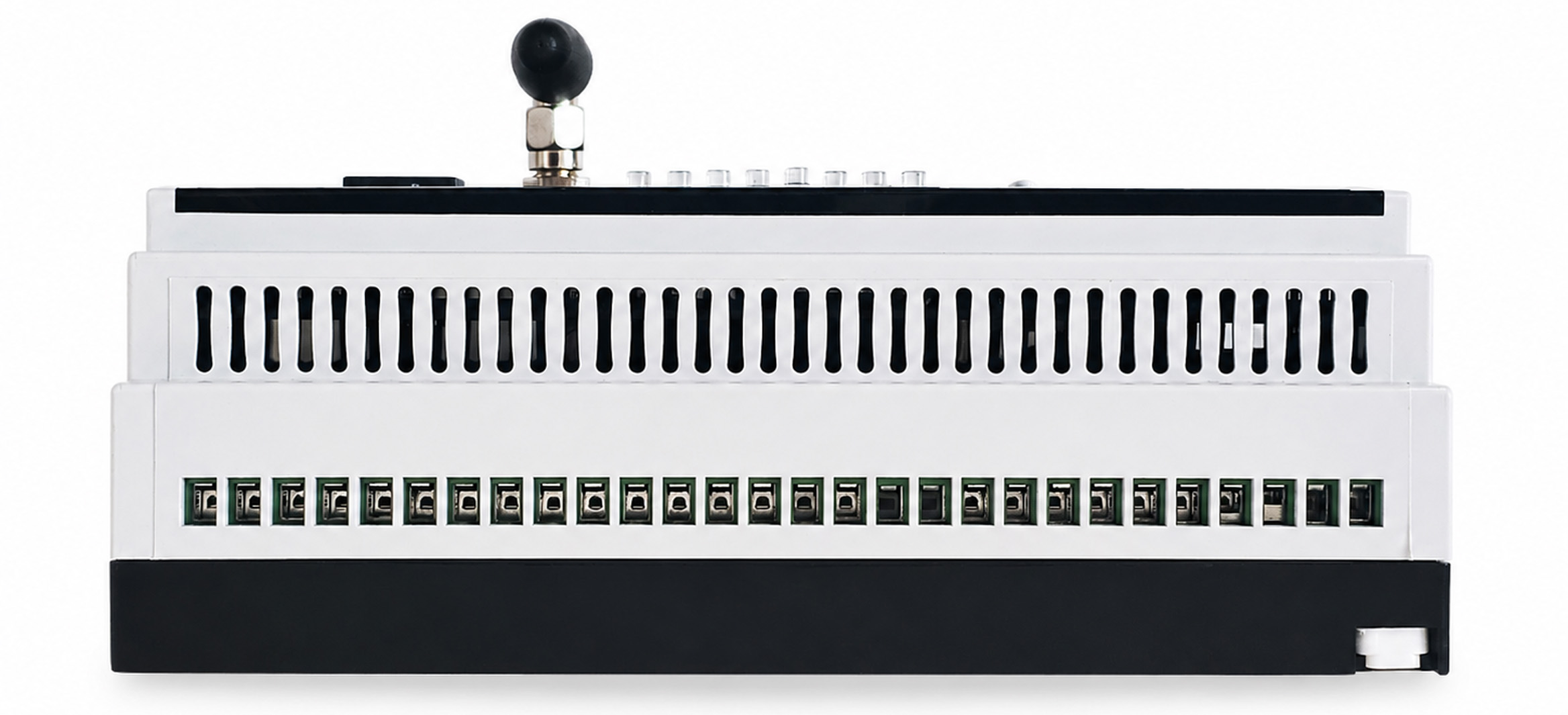

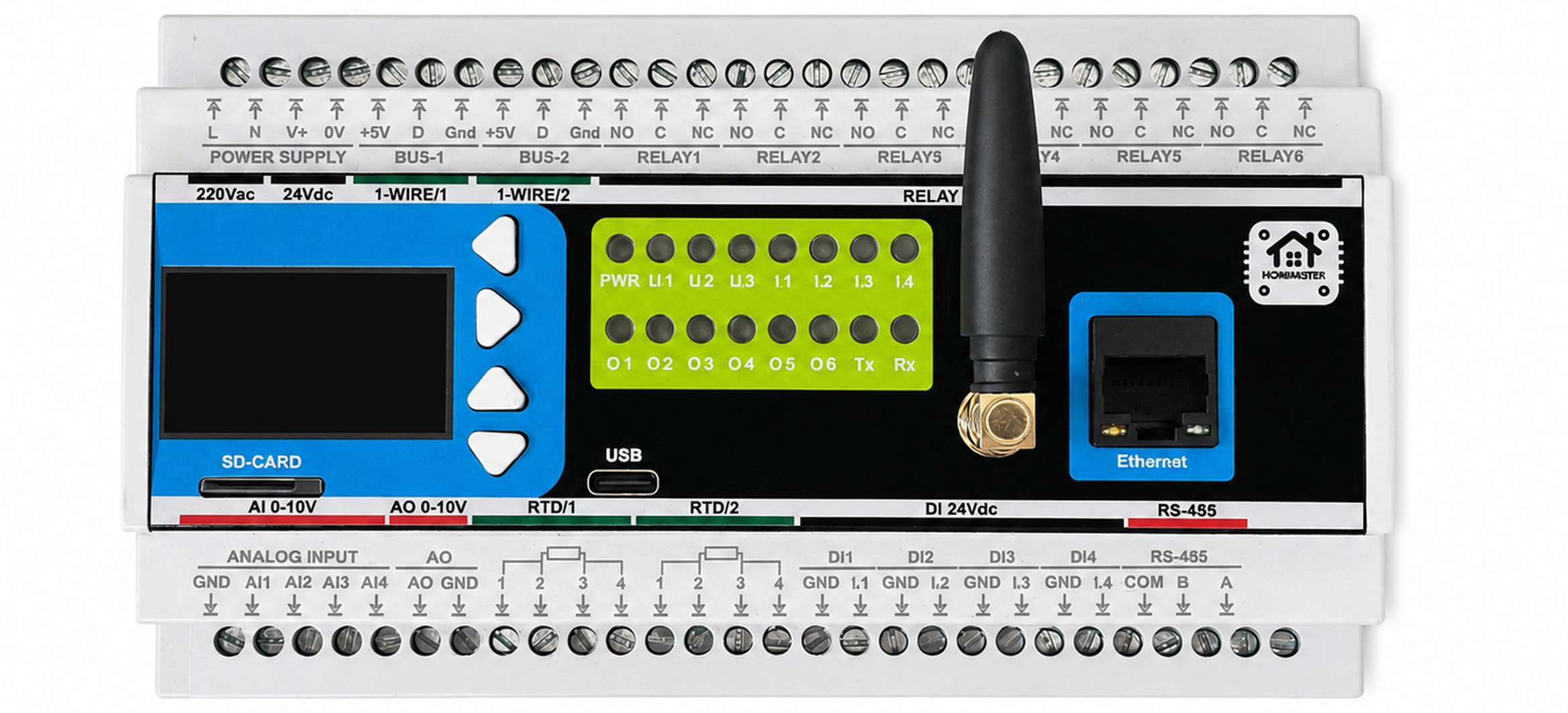

El MiniPLC de HomeMaster es un controlador PLC basado en ESP32 con un formato compacto para carril DIN, que incluye ESPHome preinstalado para su integración con Home Assistant y está diseñado para la automatización residencial y la industria ligera.
El dispositivo incluye salidas de relé, cuatro entradas digitales aisladas de 24 V, entradas analógicas de 0–10 V, una salida analógica de 0–10 V, canales RTD PT100/PT1000, buses 1-Wire y una interfaz RS-485 Modbus RTU. También incorpora una pantalla OLED de 128 × 64, cuatro botones, 12 LED, un zumbador, RTC, ranura para microSD y opcionalmente Ethernet de 10/100 Mbps, con alimentación de 24 V CC o 85–265 V CA.
Especificaciones del HomeMaster MiniPLC:
- Módulo inalámbrico – ESP32-WROOM-32D-N16 (soldado en la parte posterior de la placa de circuito impreso)
- SoC – Microcontrolador inalámbrico ESP32 de doble núcleo
- CPU – Microprocesador Xtensa de 32 bits y doble núcleo a 240 MHz
- Memoria – 520 KB de SRAM interna
- Almacenamiento – 16 MB de flash
- Conectividad inalámbrica – Wi-Fi 802.11b/g/n y Bluetooth (4.2 y BLE)
- Antena Wi-Fi externa (SMA)
- SoC – Microcontrolador inalámbrico ESP32 de doble núcleo
- Almacenamiento – Ranura para tarjeta microSD
- Pantalla – OLED de 128 × 64
- Red
- Wi-Fi de 2,4 GHz (integrado en el ESP32)
- Ethernet opcional de 10/100 Mbps mediante el PHY LAN8720 integrado (ESPHome no permite tener Wi-Fi y Ethernet activos a la vez)
- E/S
- Relés – 6 relés HF115F SPDT (clasificados para hasta 3 A a 250 V CA)
- Entradas digitales – 4 entradas digitales aisladas de 24 V, por contacto seco (compatibles con IEC 61131-2 con etapa frontal ISO1212)
- Entradas analógicas – 4 entradas analógicas de 0–10 V, de 16 bits (mediante ADS1115)
- Salida analógica – 1 salida analógica de 0–10 V, de 12 bits (mediante MCP4725)
- Serie – Puerto maestro RS-485 Modbus RTU (equipado con 3 diodos TVS SMAJ6.8CA, PTC de 1,5 A, bobina de modo común y polarización a prueba de fallos)
- Interfaces para sensores de temperatura
- 2 canales RTD PT100/PT1000 (controlados por MAX31865)
- 2 buses 1-Wire para sensores DS18B20
- Otros
- 4 botones en el panel frontal
- 12 LED de estado
- Zumbador integrado
- RTC PCF8563 (incluye portapilas; la pila no viene montada)
- Alimentación – 24 V CC o 85–265 V CA (admite una entrada a la vez)
- Dimensiones – 157,4 × 91 × 58,4 mm (9 módulos DIN de ancho; carcasa IP20 montable en carril DIN)
- Peso – 300 gramos
- Rango de temperatura – Funcionamiento: de 0 °C a +40 °C; almacenamiento: de -10 °C a +55 °C
- Certificaciones – Marcado CE con DoC de la UE firmada; EMC probado por Idvorsky Laboratories (emisiones EN 55032 Clase B, inmunidad EN 55035)
El controlador incluye ESPHome preinstalado y se conecta directamente a Home Assistant a través de la red local, sin depender de servicios en la nube. Además, la Open Home Foundation lo reconoce oficialmente con el distintivo «Made for ESPHome», lo que confirma su compatibilidad con el ecosistema ESPHome. El hardware es de código abierto bajo la licencia CERN-OHL-W v2, y el firmware y las configuraciones están disponibles bajo licencia MIT. Los esquemas, la documentación y la Declaración de Conformidad de la UE también están disponibles en GitHub.
En cuanto a la seguridad, el MiniPLC es compatible con EN 18031-1 y utiliza una API nativa cifrada. Cada dispositivo genera su propia clave de cifrado durante la configuración inicial, en lugar de usar una clave compartida, y la configuración inicial solo está permitida durante una ventana de 15 minutos tras el encendido. HomeMaster también enumera varias limitaciones: el dispositivo está pensado para instalaciones interiores de 0 a +40 °C, y el límite de 3 A de sus relés hace que las cargas más pesadas o inductivas requieran un contactor externo. Además, las entradas RTD comparten pines GPIO con la interfaz serie USB, por lo que activar el RTD desactiva el registrador serie USB.

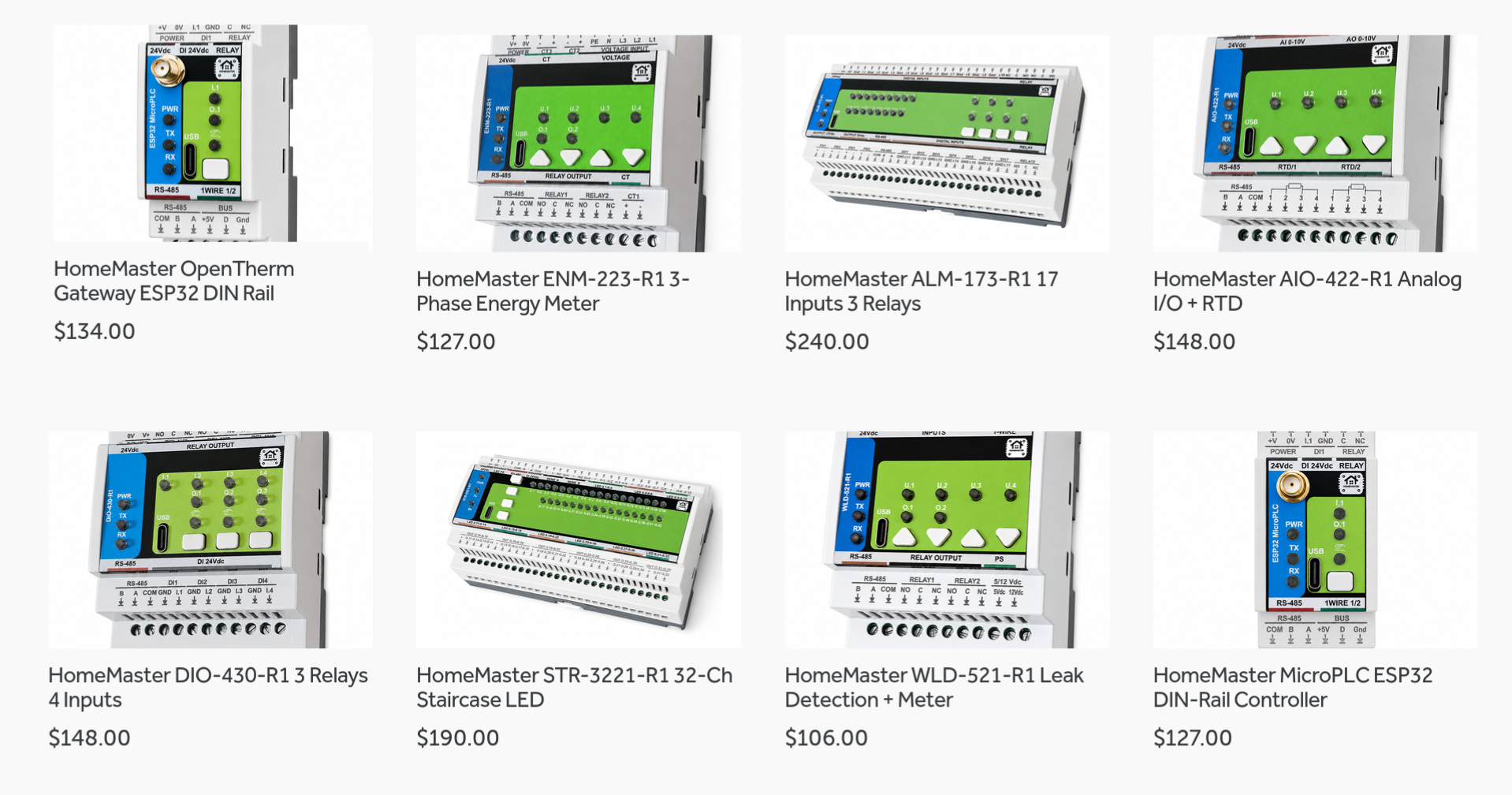

El HomeMaster MiniPLC está disponible en Tindie por 324 dólares más gastos de envío. El paquete incluye el controlador MiniPLC, una antena Wi-Fi externa y un manual de usuario. El envío está limitado actualmente a la UE, por lo que los compradores de fuera de la región no pueden pedirlo directamente en la tienda. El MiniPLC es solo una pieza más del ecosistema HomeMaster y, como muestra la captura de pantalla anterior, la compañía también ofrece complementos como un medidor de energía trifásico, el ALM-173-R1 con 17 entradas y 3 relés, el AIO-422-R1 con 4 entradas analógicas, 2 salidas analógicas y 2 canales RTD, entre otros. Estos están diseñados para funcionar con el MicroPLC o con el más pequeño y económico controlador MicroPLC ESP32 para carril DIN.
