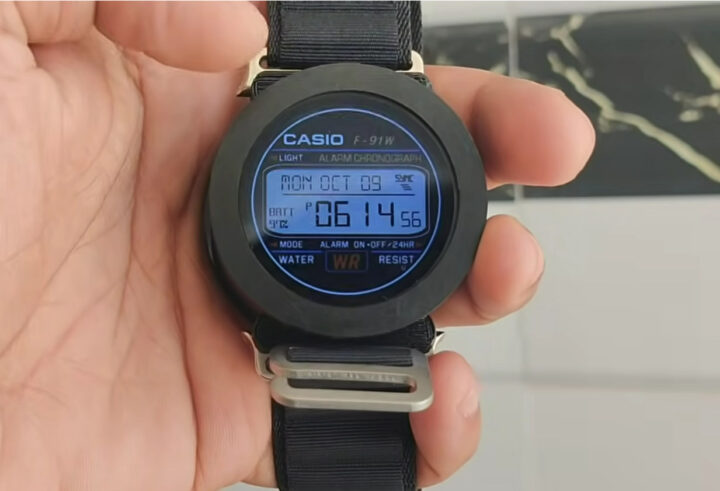

Si alguna vez has querido construir tu propio reloj, el reloj DIY ChronoWatch X2040 te permite hacerlo de la forma fácil con una placa LCD táctil Waveshare RP2040-Touch-LCD-1.28, una carcasa impresa en 3D, una batería LiPo de 3,7 V, unos pocos tornillos y un firmware basado en el SDK Pico C/C++.

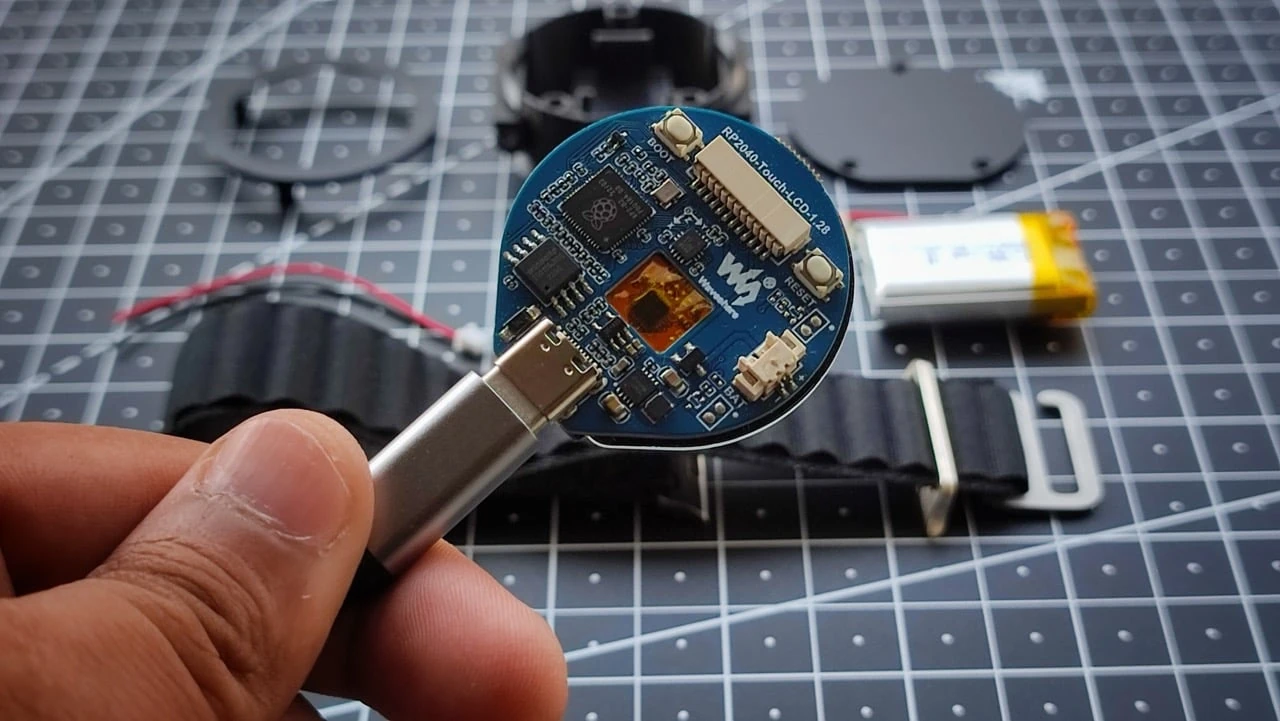

Cuando Vishal Soni decidió que quería construir un reloj, inicialmente planeó diseñar una placa personalizada, pero como ya existen varias placas LCD redondas basadas en el MCU Raspberry Pi RP2040, optó por una placa de Waveshare, prefiriendo dedicar más tiempo a la programación del firmware.

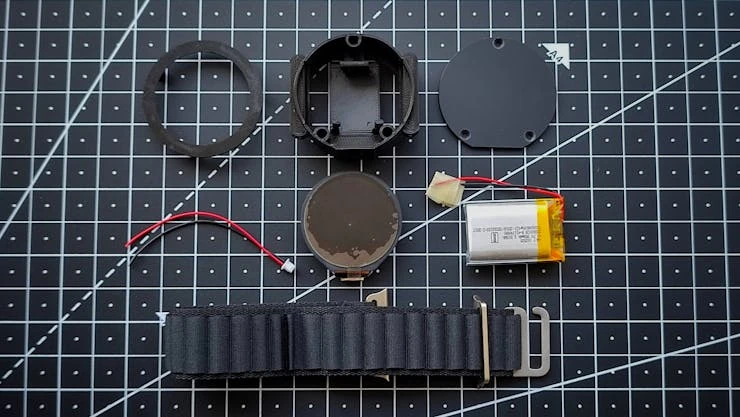

Piezas del ChronoWatch X2040:
- Waveshare RP2040-Touch-LCD-1.28 con MCU Raspberry Pi RP2040 y pantalla táctil redonda de 1,28 pulgadas – Unos 23 $ a 29 $ en Amazon, AliExpress o la tienda de Waveshare.
- Carcasa impresa en 3D diseñada con Tinkercad
- Batería LiPo de 3,7 V y 950 mAh (35 x 25 x 10 mm)
- Tornillo M2 de 4 mm
- Inserciones roscadas de calor M2
- Conector MX1.25 de 2 pines
- Tubo termorretráctil de 1 mm
- Una correa de Apple Watch o una correa de reloj compatible
El firmware replica las funciones clave de un reloj tradicional con hora, fecha y formatos de 12/24 horas, e implementa funciones como el control de brillo, un cronómetro, opciones de rotación de pantalla y ajustes del temporizador de reposo. También admite varias esferas de reloj y cuenta con una interfaz táctil para el control en lugar de botones. No es un smartwatch, así que no hay aplicación móvil ni se necesita conexión a internet.
El firmware UF2 se ha publicado en GitHub, donde encontrarás los enlaces a los archivos 3D (gratuitos) y al código fuente, que Vishal ha decidido monetizar por 4,99 $. Realmente no necesitas esto último, a menos que quieras estudiar el código o modificarlo. Alternativamente, podrías crear tu propio firmware, pero esto llevará más tiempo… Las instrucciones para el ensamblaje y el flasheo del firmware se pueden encontrar en Hackster.io.
Traducido del artículo en inglés «ChronoWatch X2040 – A DIY watch with off-the-shelf Raspberry Pi RP2040 round display, 3D printed case, and custom firmware» de Jean-Luc Aufranc (CNXSoft).
