ROCK Pi 4 Model C+: un SBC Rockchip RK3399-T de 1,5 GHz con salida HDMI dual

ROCK Pi 4 Model C+ es una computadora de placa única (SBC) con un procesador Rockchip RK3399-T hexa-core a 1,5 GHz, equipada con 4 GB de RAM y dos puertos micro HDMI para manejar hasta una pantalla 4K y una pantalla 2K.

Es otro ROCK Pi 4 SBC de Radxa, y el primero en usar el procesador RK3399-T con reloj reducido con otros modelos basados ​​en procesador Rockchip OP1 a 2,0 GHz ( overclockable a 2,2/2,4 GHz) o el tradicional Rockchip RK3399 a 1,8 GHz (overclockable a 2,0 GHz) y también el primero de la familia en ofrecer salida HDMI dual.

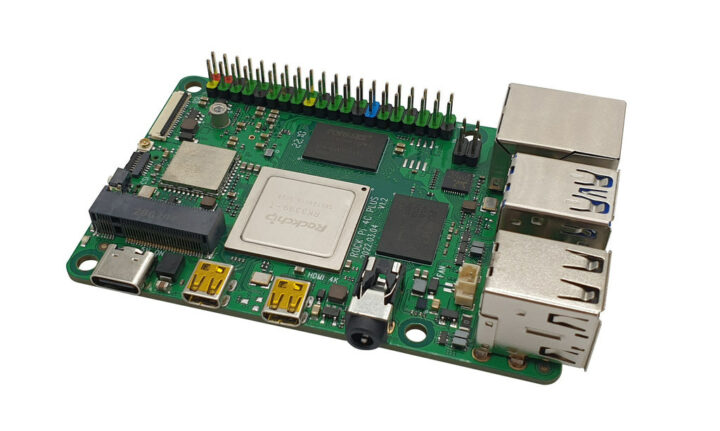

RK3399-T SBC

Especificaciones del ROCK Pi 4 Model C+:

  • SoC: procesador Rockchip RK3399-T big.LITTLE hexa-core con
    • 2x Arm Cortex-A72 a hasta 1,5 GHz (overclock de hasta 2,0 GHz)
    • 4x Cortex-A53 a hasta 1,4 GHz (overclock de hasta 1,6 GHz). Tenga en cuenta que la hoja de datos del procesador dice que Los núcleos Cortex-A53 están limitados a 1,0 GHz, pero Radxa confirmó los números de 1,4/1,6 GHz.
    • GPU Mali-T864 compatible con OpenGL ES1.1/2.0/3.0/3.1, OpenVG1.1, OpenCL, DX11 y AFBC
    • VPU con decodificación 4K VP9 y 4K H265/H264 de 10 bits, codificación de hardware 1080p60 H.264
  • Memoria del sistema: 4 GB LPDDR4
  • Almacenamiento
    • Ranura para tarjeta MicroSD
    • Zócalo eMMC de hasta 128 GB
    • Compatibilidad con SSD M.2 2230 NVMe de hasta 2 TB (PCIe 2.0 x4)
    • Opcional 4 MB SPI flash con soporte para NVMe o arranque de red (Nota: reducirá los carriles DSI disponibles en 2)
  • Salida de vídeo/interfaz de visualización
    • Puerto Micro HDMI 2.0 hasta 4K a 60 Hz
    • Puerto Micro HDMI 2.0 hasta 2K a 60 Hz
    • MIPI DSI de 4 carriles mediante conector FPC (solo 2 carriles si el flash SPI está soldado a la placa)
    • Compatibilidad con dos pantallas independientes (no tres antes de que se multiplexen las interfaces 2K HDMI y MIPI DSI)
  • Audio: conector de micrófono y audio estéreo de 3,5 mm, audio digital a través de HDMI; Códec RK817 HD compatible con audio de hasta 24 bits/96 kHz
  • Cámara: conector MIPI-CSI2 de 2 carriles para cámaras de hasta 8 MP
  • Conectividad
    • Puerto Gigabit Ethernet RJ45 con PoE a través de HAT adicional
    • Doble banda 802.11ac WiFi 5, Bluetooth 5.0 (módulo AzureWave AW-CM256) con conector de antena u.FL
  • USB: 2 puertos de host USB 3.0 incluidos en OTG (en la parte superior), 2 puertos de host USB 2.0
  • Expansión: cabezal de expansión de 40 pines con 1 UART, 2 buses SPI, 2 buses I2C, 1 PCM/I2S, 1 SPDIF, 1 PWM, 1 ADC, 6 GPIO y señales de alimentación (5 V, 3,3 V y GND) )
  • Misc: botón de encendido, cabezal de ventilador PWM
  • Fuente de alimentación: 5 V/3 A a través del puerto USB-C (se recomiendan 5 V/5 A si se conecta un SSD)
  • Dimensiones: 85 x 54 mm

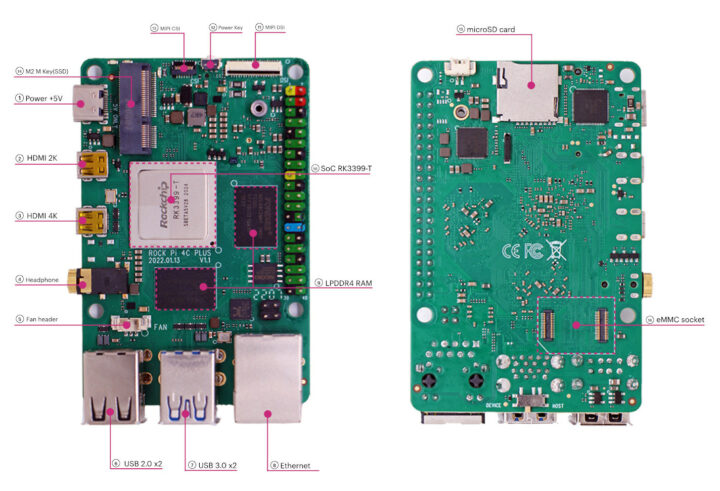

Rock Pi 4 Model C+
Radxa brinda soporte para Debian/Ubuntu Linux, Android 7.1/9.0/11 para la placa, con controladores de GPU de código abierto (que debería ser Panfrost), así como una biblioteca de acceso/control de hardware para Linux/Android. Todos los procesadores RK3399/OP1 son compatibles con el software, por lo que podrá seguir el mismo Wiki que para otras placas ROCK PI 4.

El Rockchip RK3399-T simplemente reduce el costo de BoM junto con algunas otras optimizaciones.

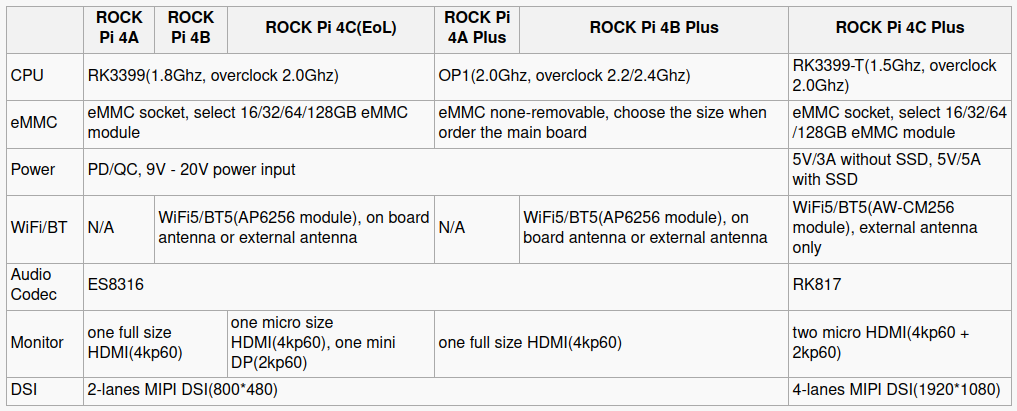

ROCK Pi 4 comparison

Además del procesador Rockchip RK3399-T, otra diferencia importante es que el nuevo ROCK Pi 4 Model C+ SBC ya no es compatible con USB PD, y deberá encenderlo con un adaptador de corriente USB-C de 5 V. Radxa logró liberar 2 carriles para MIPI DSI, lo que también debería habilitar el puerto micro HDMI 2K adicional a menos que también suelde un flash SPI. También se cambia el códec de audio y los módulos inalámbricos con el chip ESS ES8316 y los módulos AP6256 dando lugar al códec de audio Rockchip RK817 y el módulo AzureWave AW-CM256 sin cambiar las especificaciones clave.

ROCK Pi 4 Model C+ se vende actualmente en Allnetchina por $59.99 más envío, así como en Ameridroid por $64.95.

Traducido del artículo en inglés «ROCK Pi 4 Model C+ SBC features 1.5 GHz Rockchip RK3399-T CPU, dual HDMI output«.
