La placa base Advantech Elkhart Lake mini-ITX ofrece compatibilidad con pantalla triple, LAN dual, ocho puertos USB y seis COM

Hemos visto una buena cantidad de plataformas Intel Elkhart Lake, incluidas modules , SBC de 3,5 pulgadas, placas Pico-ITX y mini PC integradas, pero hasta ahora, no había notado ninguna Elkhart Lake placa base mini-ITX.

La placa base Advantech AIMB-218 ofrece una opción de procesadores Atom, Celeron y Pentium Elkhart de bajo consumo, y gracias al factor de forma más grande, muchas E / S, incluidas cuatro interfaces de pantalla (DP ++ / HDMI / eDP / LVDS) que admiten hasta tres pantallas , ocho puertos USB, seis puertos COM en serie y doble Gigabit Ethernet.

 Elkhart Lake mini-ITX SBC Especificaciones de Advantech AIMB-218:

  • SoC (uno u otro) –
    • Procesador Intel Atom x6413E de cuatro núcleos a 1,50 GHz / 3,0 GHz (Turbo) con gráficos Intel UHD de 16EU; TDP de 9 W
    • Procesador Intel Celeron N6211 de doble núcleo a 1,20 GHz / 3,0 GHz con gráficos Intel UHD de 16EU; TDP de 6,5 W
    • Intel Procesador de cuatro núcleos Celeron J6413 a 1,80 GHz / 3,0 GHz con gráficos Intel UHD de 16EU; TDP de 10 W
    • Intel Pentium J6426 ( parte nueva ) quad-core 2.0 GHz / 3.0 GHz con 32EU Gráficos Intel UHD; TDP de 10 W
  • Memoria del sistema: SDRAM DDR4 de 3200 MHz de doble canal hasta 32 GB por SO-DIMM
  • Almacenamiento: puerto SATA III, compatibilidad con M.2 SSD NVMe (consulte la sección Expansión), flash SPI de 256 Mbit para BIOS
  • Salida de video / Interfaz de visualización
    • HDMI 1.4b
    • DP ++ 1.2
    • LVDS opcional o eDP opcional
    • Soporte de visualización triple independiente con la siguiente configuración: DP + HDMI, DP + HDMI + eDP (opcional) o DP + HDMI + LVDS (opcional)
  • Audio: 1x salida de línea de forma predeterminada, se convierte en entrada de micrófono o entrada de línea
  • Conectividad
    • Doble Gigabit Ethernet a través de 2x transceptores Realtek RTL8111H (no 2.5GbE)
    • WiFi / Bt opcional a través de la toma M.2
  • USB: 3 puertos de host USB 3.2 Gen2, 1 puerto de host USB 2.0, 4 interfaces USB 2.0 en el encabezado interno
  • Serial: 6 puertos seriales que incluyen COM1 (selección de 5V / 12V), COM2 con soporte para RS-232/422/485, configurado por Jumper; y puertos COM3 ~ COM6 opcionales con soporte para RS-232
  • Expansión:
    • Conector de llave M.2 E para un módulo inalámbrico (tipo: 2230)
    • Conector de llave M.2 B para almacenamiento y módulo LTE, solo admite señal PCIe x1 (Tipo: 2242/2280)
    • PCI Express x1
    • encabezado GPIO de 8 bits
  • Varios: temporizador de vigilancia con reinicio del sistema, PS / 2 KB & amp; Conectores MS
  • Fuente de alimentación: 12 V CC a través de un conector CC de 2,5 mm o un conector de alimentación interno de 4 pines; Admite el modo AT / ATX
  • Dimensiones: 170 x 170 mm (factor de forma mini-ITX)
  • Rango de temperatura
    • En funcionamiento
      • 0 ~ 60 ° C con flujo de aire de 0,7 m / s (para SKU D / J / L)
      • -20 ~ 70 ° C con flujo de aire de 0,7 m / s (para Z SKU, es decir, el modelo Atom x6413E)
    • Almacenamiento: -40 ~ 85 ° C
 Elkhart Lake SBC Block DIagram con quad-display, dual-LAN
Diagrama de bloques

La compañía decidió no utilizar la salida HDMI 2.0 y la red de 2.5GbE que se encuentran en los procesadores Elkhart Lake. No se menciona explícitamente el soporte de software, a excepción de los logotipos de Windows Embedded y Linux en la documentación. La placa base mini-ITX de Elkhart Lake está diseñada para funcionar sin ventilador, y Advantech también puede proporcionar una fuente de alimentación opcional de 60 u 84 W y un chasis mini-ITX, además de varios otros cables y accesorios.

La empresa dice que está diseñado para industrial edge co Aplicaciones de computación que exigen gráficos de alta resolución y bajo consumo de energía, como pantallas de venta minorista, quioscos inteligentes, señalización digital, fabricación inteligente, dispositivos médicos y tráfico y estacionamiento de ciudades inteligentes.

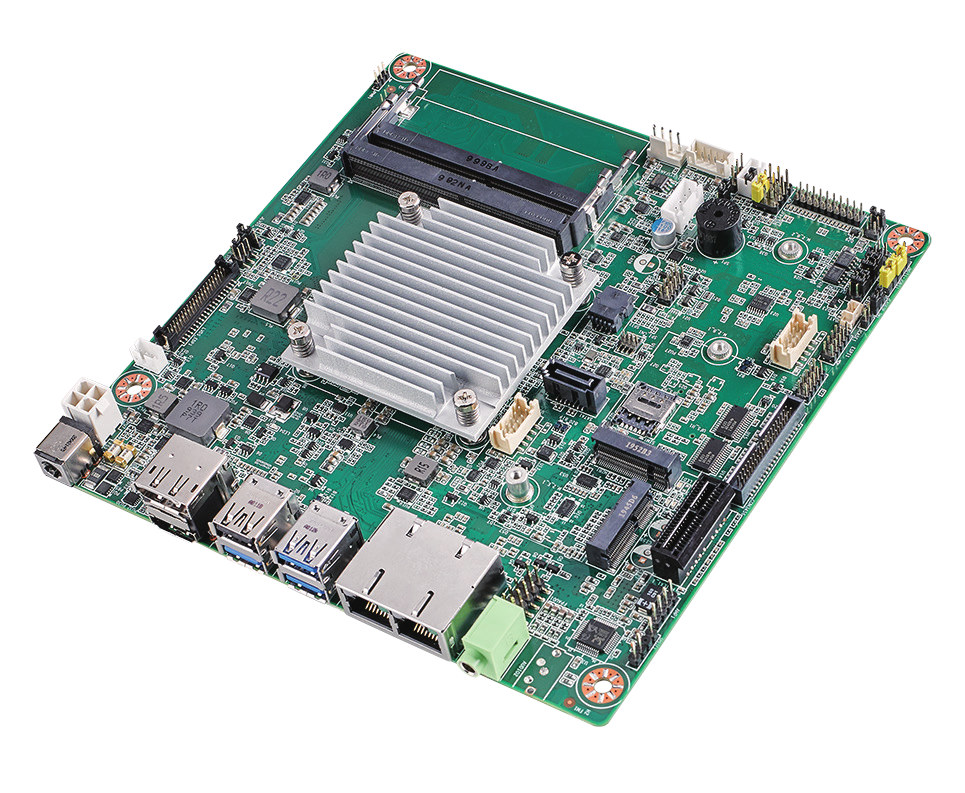

Placa base Advantech AIMB-218

Se muestra la página de producto la información para la placa base AIMB-218 aún es preliminar, por lo que supongo que la placa puede no estar disponible todavía.

Fuente  Electronics Weekly

Traducido del artículo en inglés «Advantech Elkhart Lake mini-ITX motherboard offers triple display support, dual LAN, eight USB and six COM ports«.
