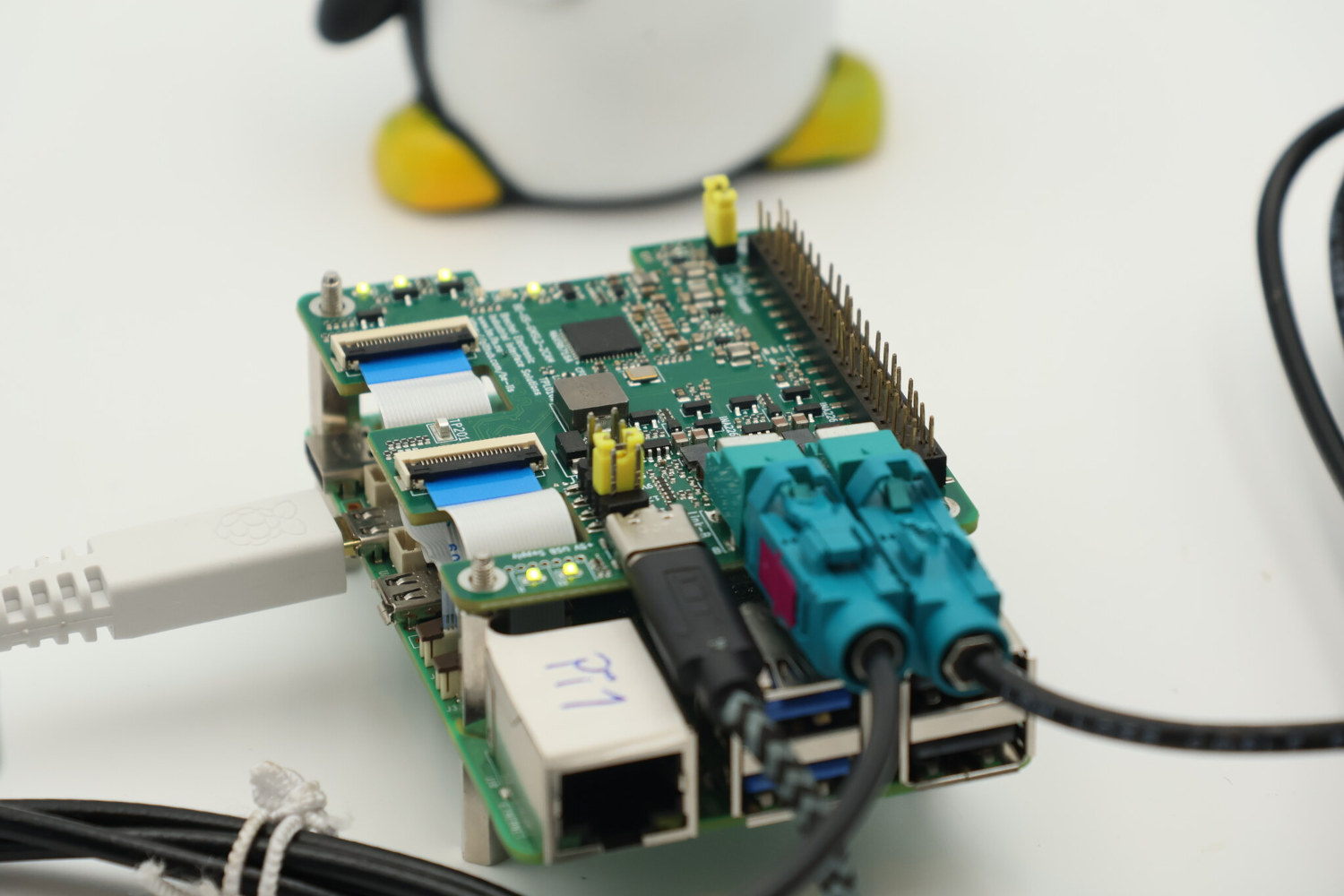

BE-IIS (Brechel Electronic-Industrial Interface Systems) ha presentado un HAT de cámara GMSL2 doble para el Raspberry Pi 5. La placa se basa en el deserializador GMSL2 MAX96716A de Analog Devices y conecta dos cámaras GMSL2 remotas a través de las interfaces CSI-2 del Pi.

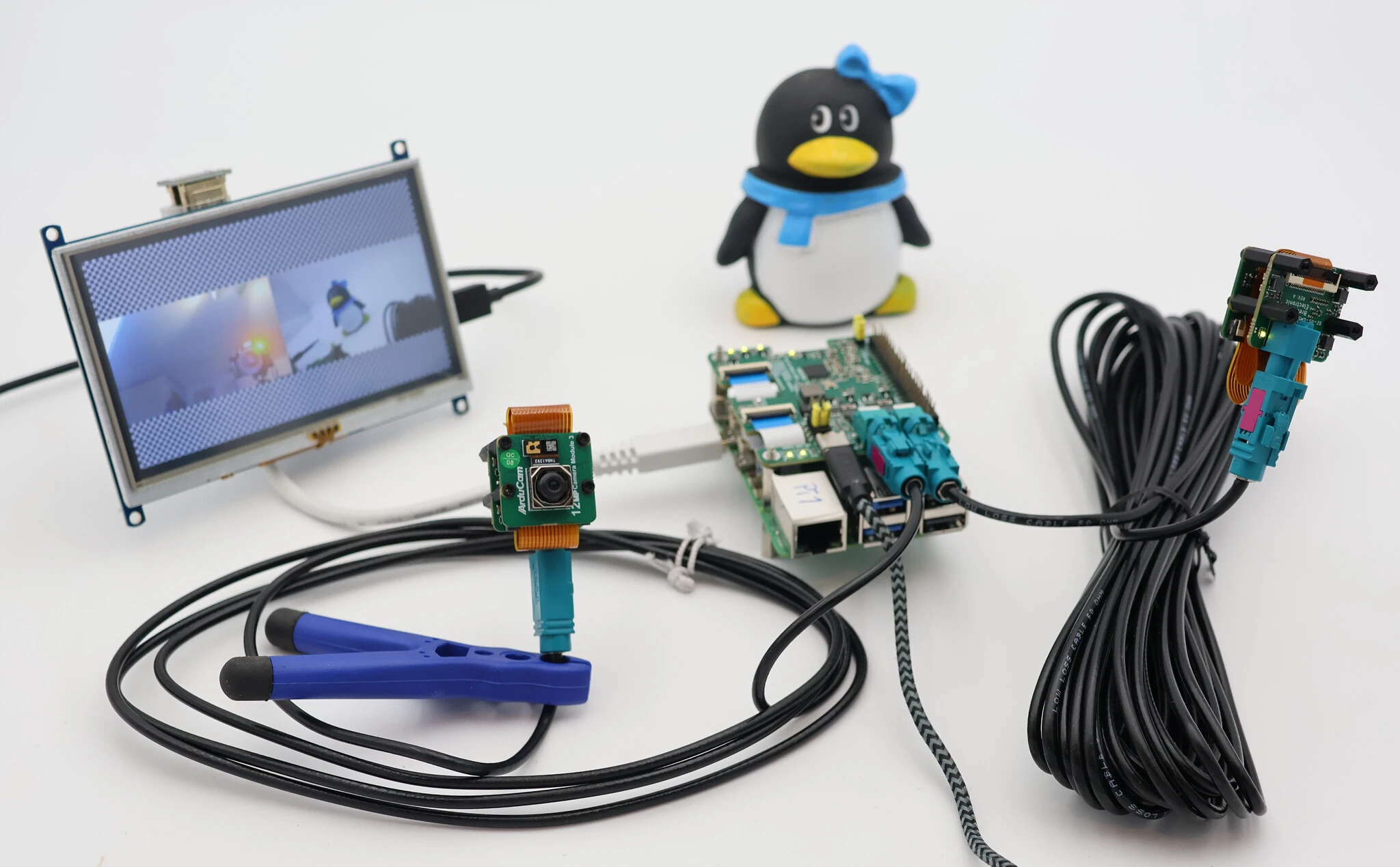

La solución se ha validado en una configuración de dos cámaras que funciona a 2304 × 1296 en formato RAW10, con dos carriles CSI-2 por cámara y los mismos sensores Sony IMX708 de 12 MP que incorpora el Camera Module 3 de Raspberry Pi. Además de su baja latencia, una de las ventajas del GMSL2 es el funcionamiento a larga distancia: el HAT se ha probado con dos cámaras conectadas mediante cables coaxiales de 10 metros.

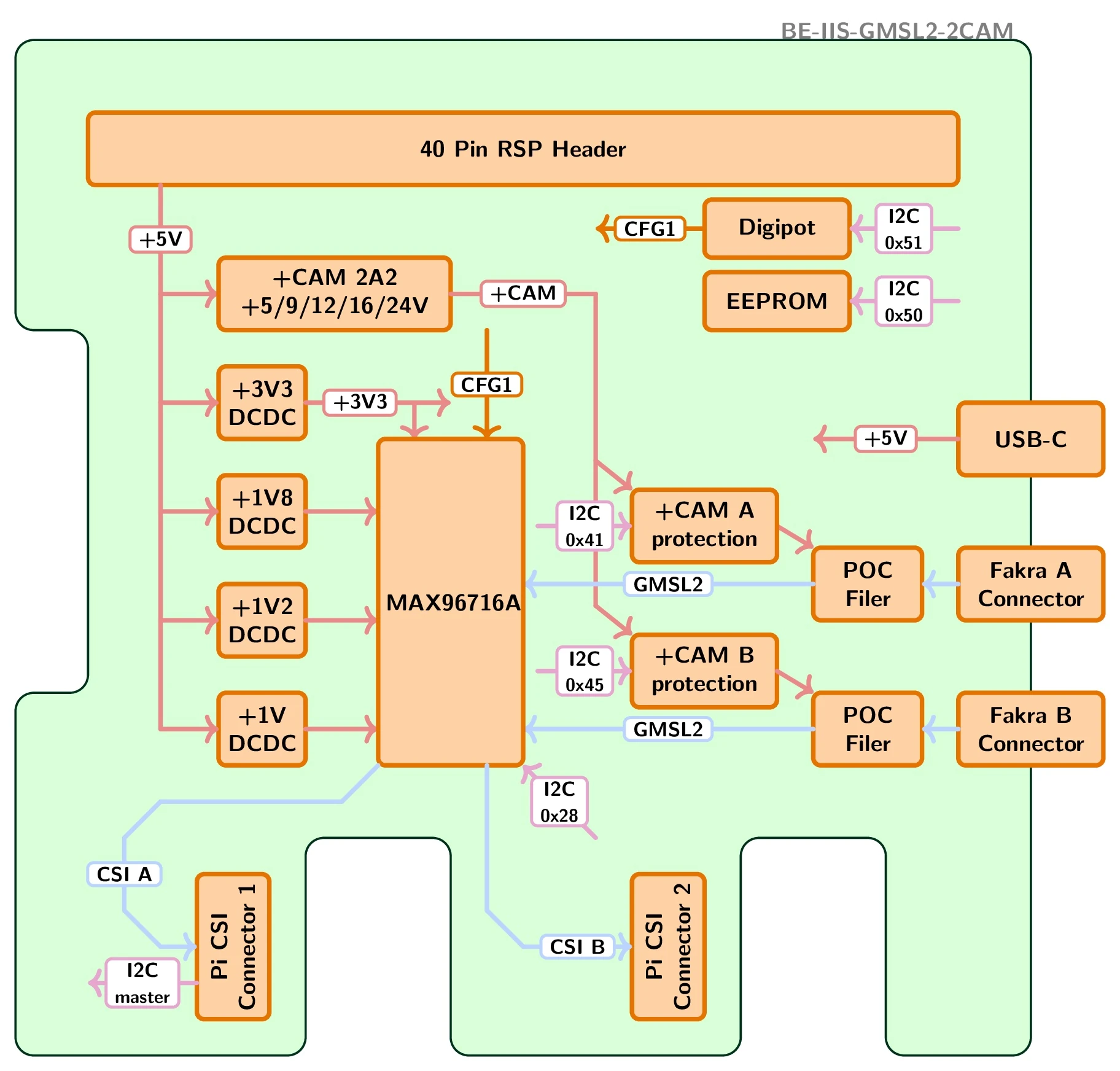

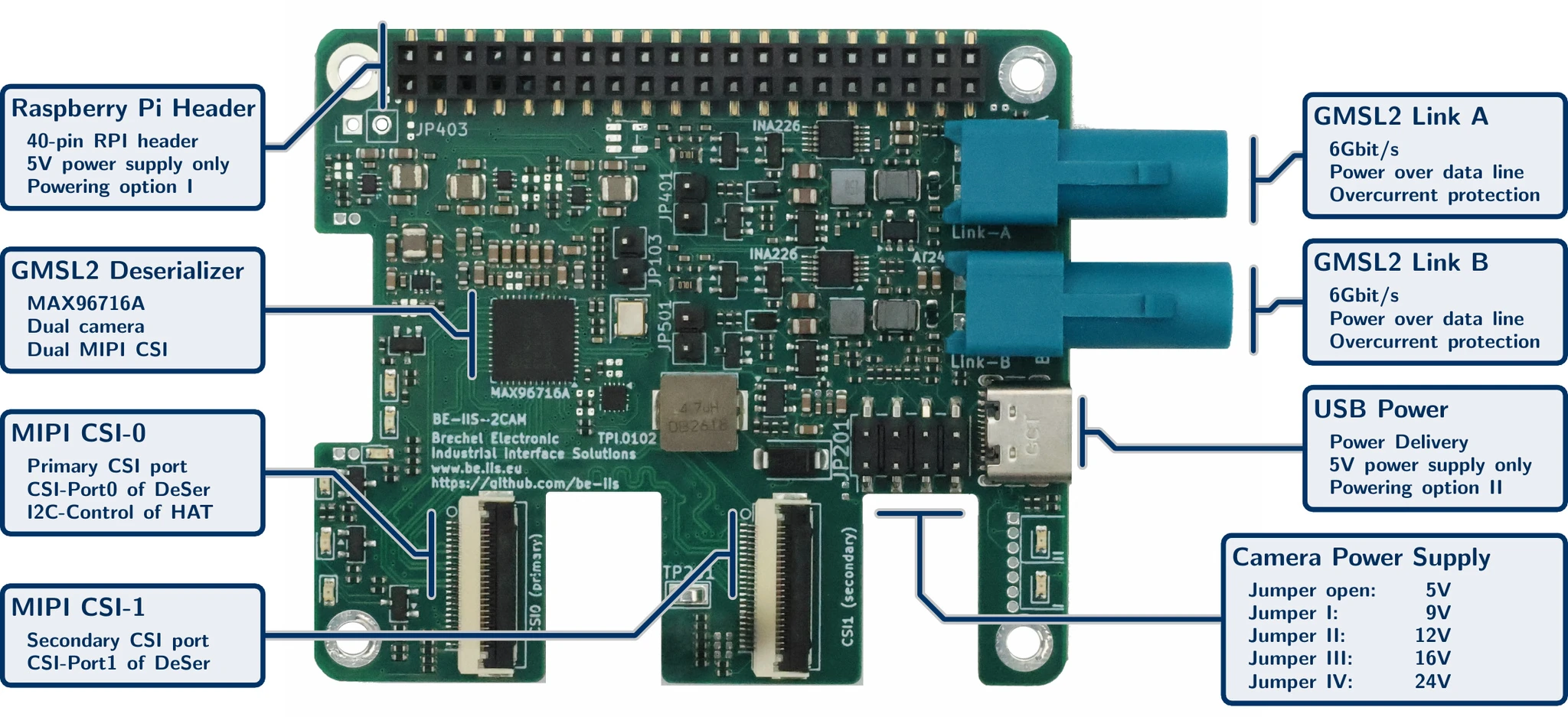

Especificaciones del HAT BE-IIS BE-IIS-2CAM (también conocido como BE-IIS-GMSL2-2CAM):
- Salida de doble cámara MIPI CSI compatible con las interfaces CSI de Raspberry Pi
- Entrada de doble cámara GMSL2
- 2 conectores Rosenberger FAKRA
- Hasta 6 Gbps por conector
- Filtro y protección PoC en cada conector
- Deserializador GMSL2 MAX96716A de Analog Devices
- Otros
- Funcionamiento con uno o dos HAT
- Conector GPIO de 40 pines de Raspberry Pi
- Alimentación
- Dos opciones:
- 5 V a través del conector GPIO
- 5 V a través del puerto USB-C
- Varios voltajes de alimentación de cámara seleccionables mediante puente: 5 V, 9 V, 12 V, 16 V o 24 V
- Dos opciones:
- Dimensiones: formato Raspberry Pi HAT+

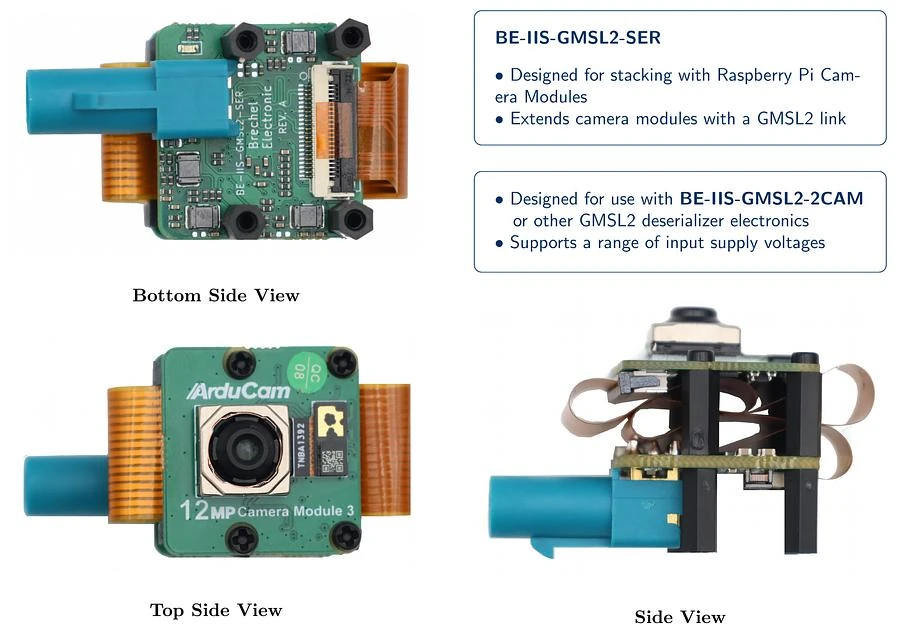

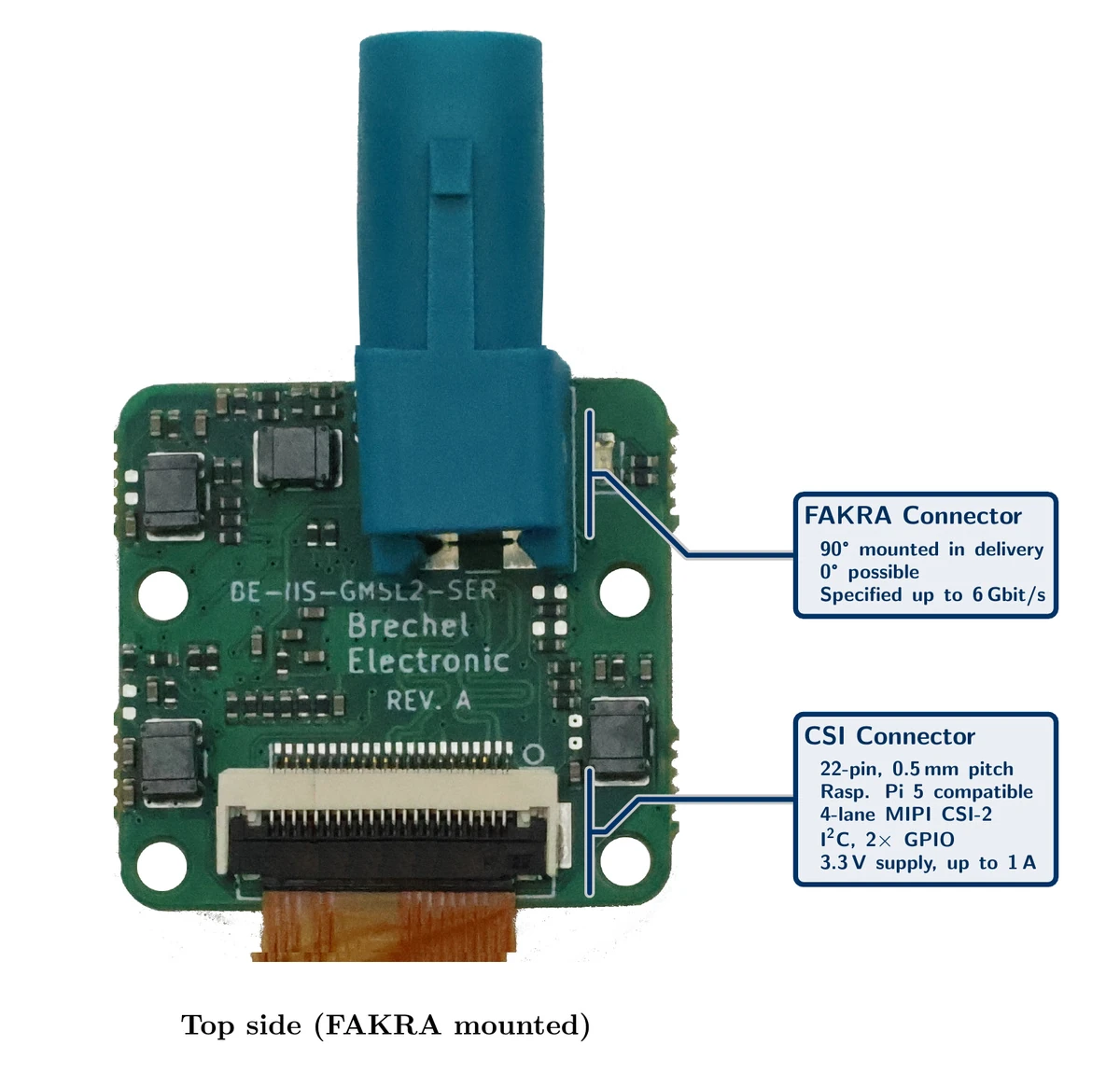

Por otro lado, también se necesita una placa serializadora del lado de la cámara basada en el MAX96717 (BE-IIS-GMSL2-SER), que conecta un módulo de cámara CSI-2 estándar al enlace coaxial GMSL2 y admite control por I2C, señales de reinicio y habilitación de la cámara, y Power over Coax. La plataforma está pensada para la evaluación de GMSL2, la visión industrial, la robótica, el prototipado de cámaras para automoción, la visión estéreo y las aplicaciones con cámaras remotas.
Philipp Brechel explicó a CNX Software que la integración con Linux es una parte importante del proyecto. El sistema funciona con el kernel de Raspberry Pi OS y no requiere recompilar el kernel completo ni instalar una imagen personalizada. Los controladores necesarios se instalan mediante un script de bash. Una vez configurado todo, basta con utilizar herramientas estándar como rpicam-hello para trabajar con las cámaras.
No es la primera vez que el Raspberry Pi 5 recibe una placa adaptadora de cámara GMSL de doble canal, ya que Waveshare lanzó a principios de este año la placa MAX9296-GMSL-DESER-MODULE. Ofrece básicamente la misma funcionalidad, pero se basa en el deserializador MAX9296A, más antiguo, carece de funciones como el modo túnel y su formato no es tan compacto. Si con un solo canal es suficiente, también publicamos una solución de extensión GMSL2 para los SBC de Raspberry Pi compuesta por dos placas compatible con los Camera Modules de Raspberry Pi.

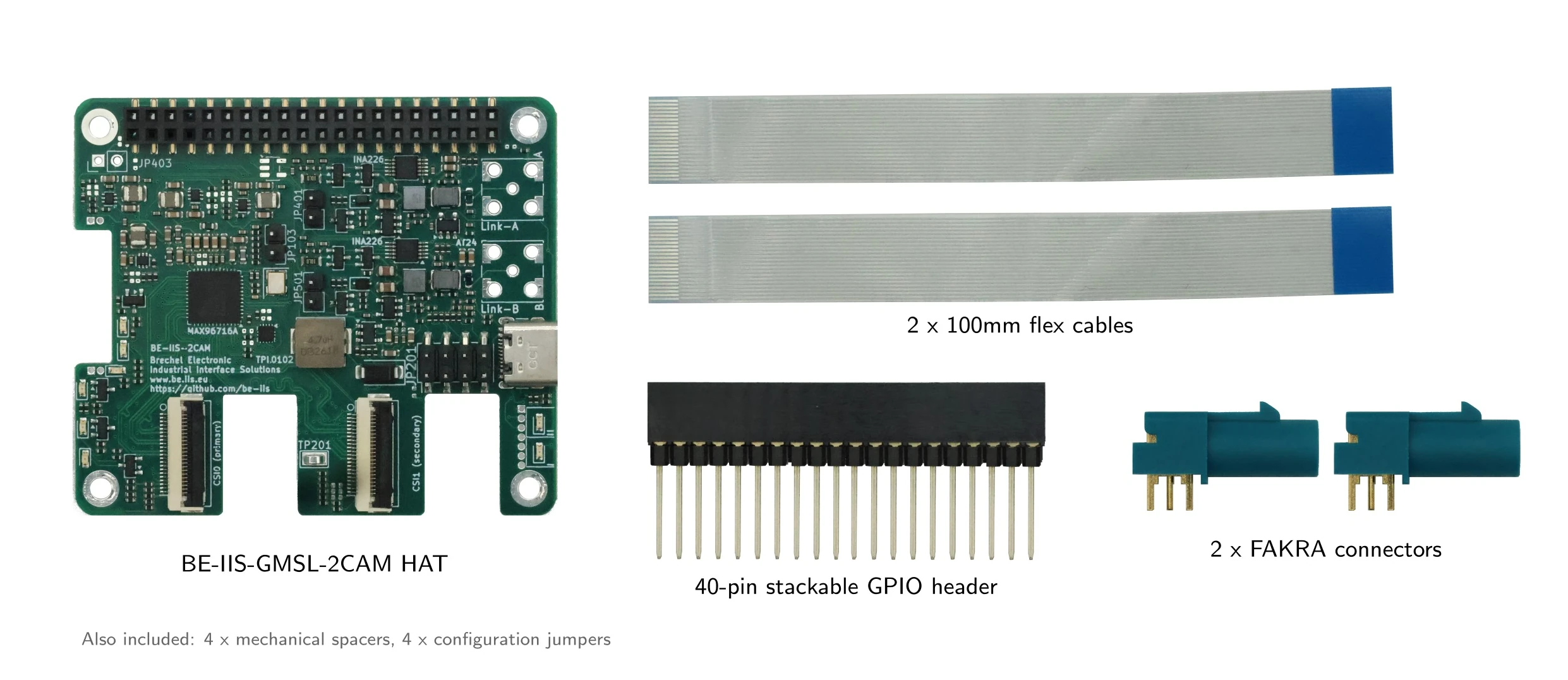

En la página del producto se puede encontrar más información sobre el HAT de cámara GMSL2 doble, incluido el esquema en PDF, los archivos 3D y la lista de materiales. La placa BE-IIS-GMSL2-2CAM se vende con accesorios por 229 dólares en Tindie o por 300 dólares en Lectronz (quizá con algunos impuestos de la UE incluidos). También es posible que se necesiten dos placas serializadoras BE-IIS GMSL2, que se venden por 79 dólares cada una en Tindie o por 100 dólares en Lectronz.
Traducido del artículo en inglés «Raspberry Pi 5 gets dual GMSL2 Camera HAT based on MAX96716A deserializer» de Jean-Luc Aufranc (CNXSoft).
