Módulo SMARC 2.2 y placa de desarrollo con Rockchip RK3576 para aplicaciones de IA en el borde

El MYIR MYC-JR3576 es un módulo de sistema (SoM) con formato SMARC 2.2 que integra un SoC Rockchip RK3576/RK3576J de ocho núcleos Cortex-A72/A53 con una NPU de 6 TOPS, pensado para aplicaciones de inteligencia artificial en el borde.

Ofrece hasta 8 GB de LPDDR5, hasta 64 GB de memoria eMMC, un módulo opcional Wi-Fi 6E con Bluetooth 5.4 y expone todas sus E/S mediante un conector MXM de 314 pines, tal y como define el estándar SMARC 2.2. La compañía lo presenta como la versión con zócalo de su módulo MYC-LR3576 con encapsulado LGA (43 x 45 mm) presentado en 2024, de modo que MYiR pone ahora el mismo procesador a disposición de los clientes tanto en formato soldado como en un factor de forma estándar.

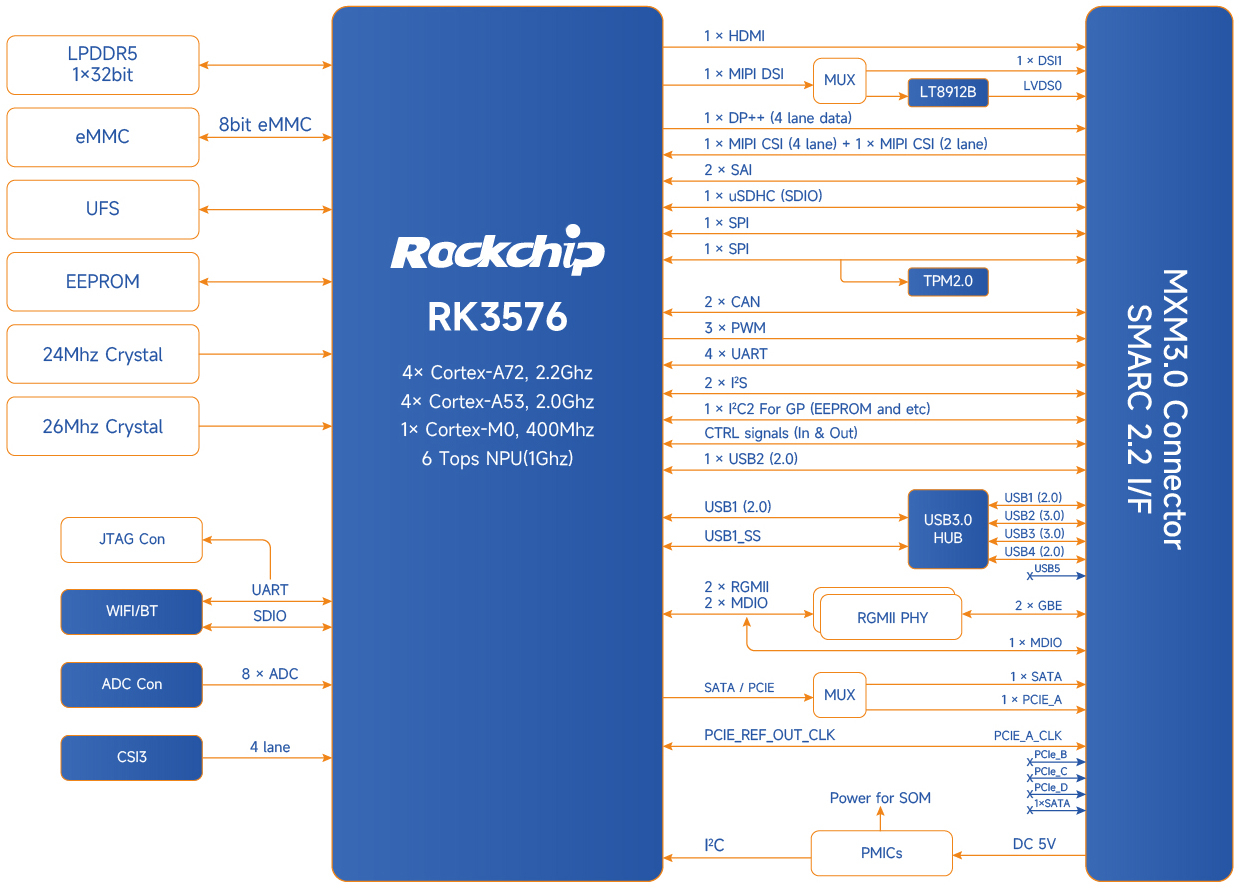

MYC-JR3576: módulo SMARC 2.2 con Rockchip RK3576

Especificaciones del MYIR MYC-JR3576:

• SoC: Rockchip RK3576 (comercial) o RK3576J (industrial)
  • CPU
    • 4x núcleos Cortex-A72 a 2,2 GHz y 4x núcleos Cortex-A53 a 1,8 GHz
    • MCU Arm Cortex-M0 a 400 MHz
  • GPU: ARM Mali-G52 MC3 con soporte de OpenGL ES 1.1, 2.0 y 3.2, OpenCL hasta 2.0 y Vulkan 1.1
  • NPU: acelerador de IA de 6 TOPS (INT8) con soporte de operaciones mixtas INT4, INT8, INT16, BF16 y TF32
  • VPU
    • Decodificador de vídeo: H.264, H.265, VP9, AV1 y AVS2 hasta 8K a 30 fps o 4K a 120 fps
    • Codificador de vídeo: H.264 y H.265 hasta 4K a 60 fps, codificador/decodificador (M)JPEG hasta 4K a 60 fps
• Memoria del sistema: 4 GB u 8 GB de LPDDR5
• Almacenamiento
  • 32 GB o 64 GB de memoria flash eMMC
  • EEPROM de 32 Kbit
• Pantalla: conversor de MIPI DSI a LVDS Lontium LT8912B
• Redes
  • 2x controladores Gigabit Ethernet Motorcomm YT8531SH
  • Módulo opcional Wi-Fi 6E + Bluetooth 5.4 (AzureWave AW-XM729 basado en NXP IW623)
• USB: concentrador USB 3.0
• Conector de borde MXM 3.0 de 314 pines
  • Almacenamiento: SATA III o PCIe 2.1
  • Salida de vídeo
    • LVDS
    • MIPI DSI
    • HDMI
    • DisplayPort
  • Entrada de vídeo: 3x MIPI CSI (2x de 4 carriles y 1x de 2 carriles)
  • Audio: 2x SAI
  • Redes: 2 interfaces Gigabit Ethernet
  • USB
    • 1x USB 2.0 OTG
    • 2x USB 2.0 host
    • 2x USB 3.0 host
  • PCIe: PCIe 2.1 (multiplexado con SATA III)
  • Analógico: 6x SARADC de 12 bits, hasta 1 MS/s (opcional)
  • Otras E/S
    • 2x CAN FD
    • 4x UART, 2x SPI, 4x I2C, 1x SDIO, 3x PWM, 14x GPIO
• Seguridad: TPM 2.0
• Gestión de energía
  • Entrada de 5 V/2 A
  • PMIC RK806S-5
• Dimensiones: 82 x 50 mm (factor de forma SMARC 2.2, PCB de 12 capas)
• Rango de temperatura
  • Grado industrial: de -40 a 85 °C
  • Grado comercial: de 0 a 70 °C

La empresa ofrece un BSP de Linux 6.1 (Debian/Yocto) y soporte de Android 15 tanto para el módulo como para la placa de desarrollo que se describe a continuación. Como es habitual en MYiR, el software no está disponible públicamente y solo se entrega a los clientes; la compañía se limita a enumerar características como Linux 6.1, U-Boot 2017.09 y la lista de controladores de código abierto para la placa.

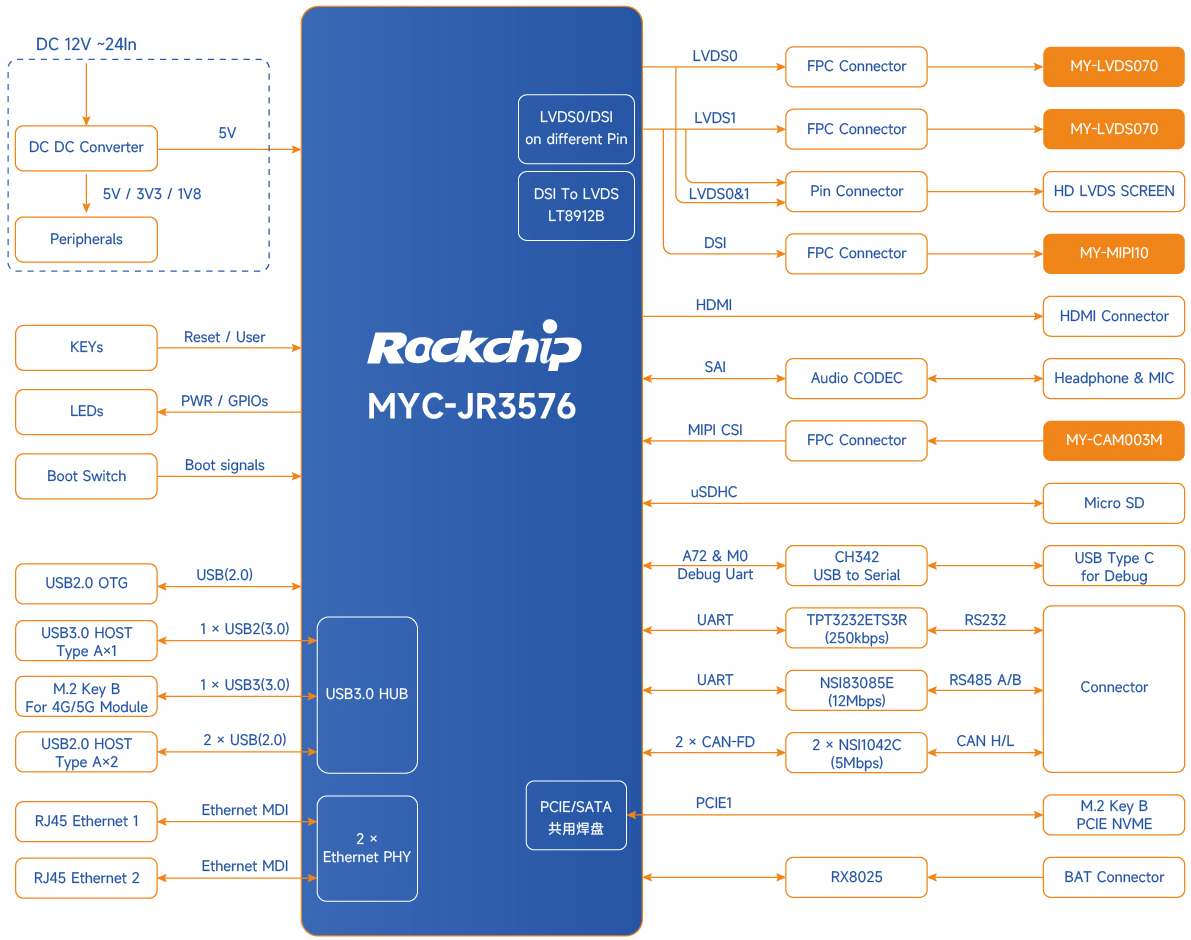

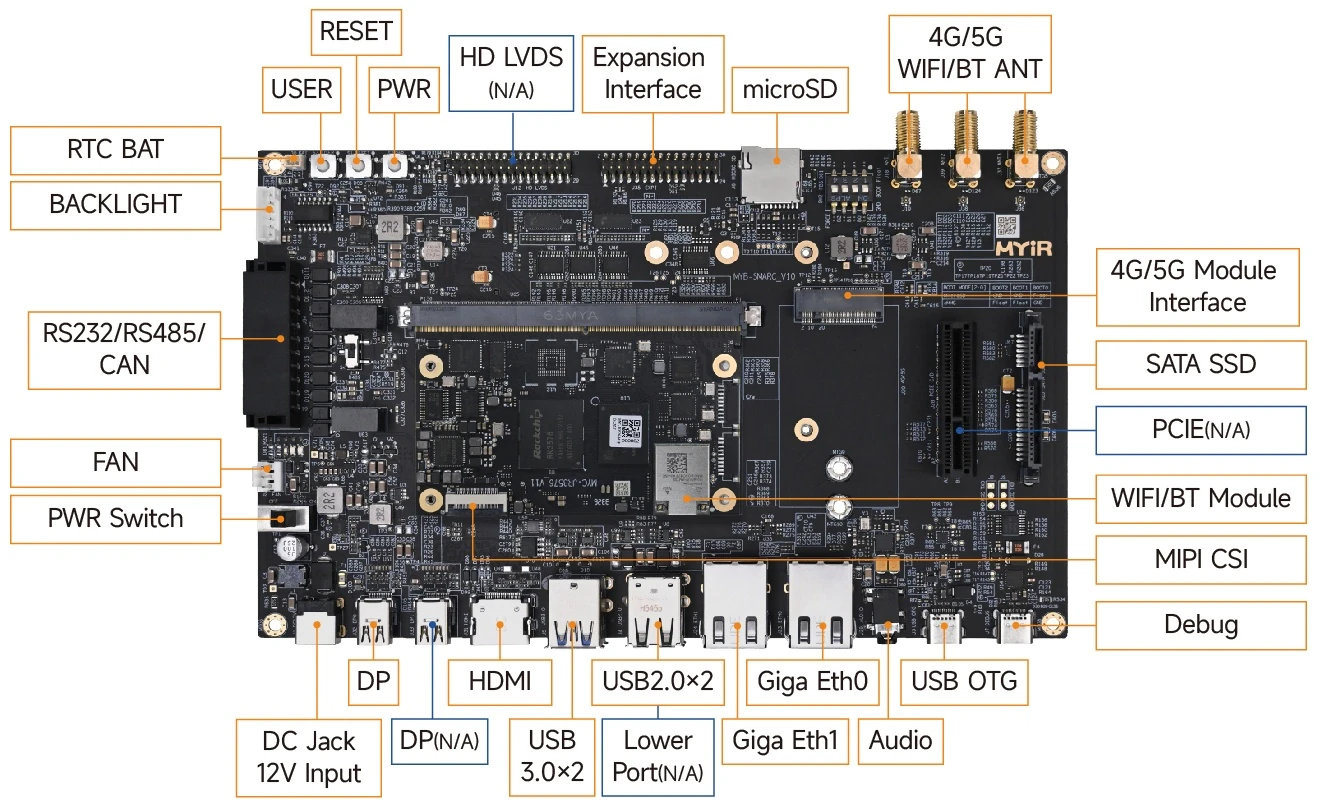

Placa de desarrollo MYD-JR3576

La compañía también comercializa una plataforma de desarrollo SMARC para el módulo.

Especificaciones de la placa de desarrollo MYD-JR3576:

• Almacenamiento
  • Ranura para tarjetas microSD
  • Zócalo M.2 (PCIe) para SSD NVMe
  • Conector para SSD SATA
• Salida de vídeo
  • Puerto HDMI
  • Conector DisplayPort
  • Interfaz de pantalla MIPI-DSI/LVDS
• Cámara: 2 interfaces MIPI-CSI
• Audio: conector jack de entrada/salida de 3,5 mm
• Redes
  • 2 puertos RJ45 Gigabit Ethernet
  • Wi-Fi/Bluetooth en el SoM
  • Zócalo M.2 para módulo celular 4G/5G LTE por USB y 2 ranuras para tarjetas SIM
  • 2 conectores para antenas externas (uno para Wi-Fi y otro para 4G/5G)
• USB
  • 2 puertos USB 3.0 host
  • 2 puertos USB 2.0 host
  • 1 puerto USB 2.0 OTG
• Puertos serie mediante conector dedicado
  • Interfaz RS232 aislada
  • Interfaz RS485 aislada
  • 2 interfaces CAN FD aisladas
• Depuración: puerto de depuración USB Type-C
• Varios
  • Interruptor de encendido
  • 3 botones: reset, usuario y encendido/apagado
  • 3 LED: alimentación, estado del sistema y usuario
  • Conector para ventilador
• Alimentación: +12 V/2 A mediante conector de alimentación
• Dimensiones: 206 x 126 mm (PCB de 6 capas)
• Rango de temperatura
  • Grado industrial: de -40 a 85 °C
  • Grado comercial: de 0 a 70 °C
  • Nota: el módulo Wi-Fi funciona en el rango de -20 a 70 °C

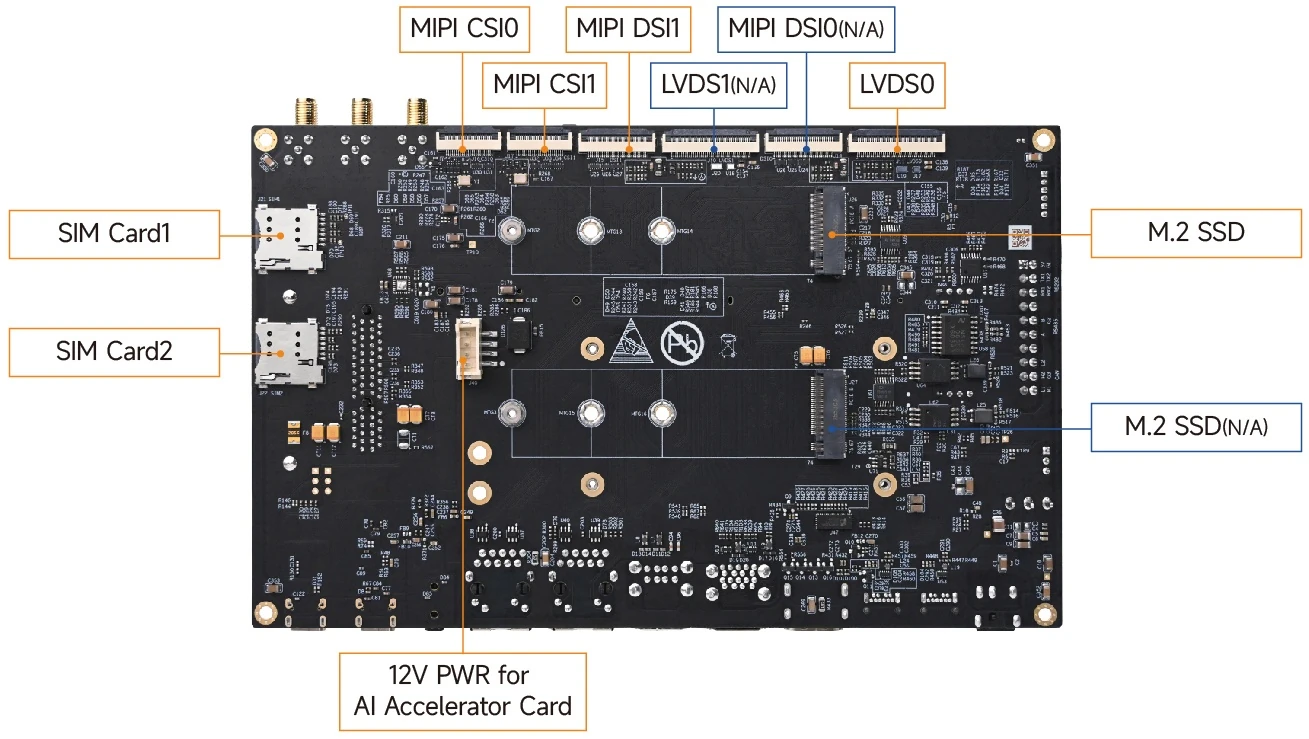

Cabe señalar que los puertos marcados como «N/A» en la placa base no están soportados por el módulo Rockchip RK3576 y existen en la placa de desarrollo SMARC para dar cabida a otros módulos compatibles.

En los últimos dos años hemos publicado artículos sobre varios módulos de sistema con Rockchip RK3576, entre ellos el Geniatech SOM-3576 (con conector de borde MXM 3.0 de 314 pines, aunque no se anuncia como compatible con SMARC), los módulos inspirados en la Raspberry Pi CM5 Radxa CM4 y Geniatech XPI-3576-CM5, el módulo LGA Boardcon LGA3576 y otros. Sin embargo, el MYiR MYC-JR3576 es el primer módulo de sistema SMARC con Rockchip RK3576 del que hablamos aquí, y una rápida búsqueda en la web revela otras alternativas, como el Advantech AOM-5841 y el Vantron VT-SBC-SMARC-3576.

MYiR Tech es una de las pocas compañías que publica precios para hardware de grado industrial:

• MYC-JR3576-64E8D-220-C (RK3576, 8 GB/64 GB, 0 a +70 °C): 209 dólares
• MYC-JR3576J-32E4D-160-I (RK3576J, 4 GB/32 GB, -40 a +85 °C): 192 dólares
• Kit de desarrollo MYD-JR3576: 293 o 279 dólares según el módulo elegido

Los módulos y los kits de desarrollo ya están disponibles y el precio de muestra se aplica a las dos primeras unidades. Encontrará más detalles, incluidos resúmenes de producto, archivos STEP en 3D y enlaces de compra, en la página del producto.

Traducido del artículo en inglés «Rockchip RK3576-powered SMARC 2.2 system-on-module and development board target Edge AI applications» de Jean-Luc Aufranc (CNXSoft).
