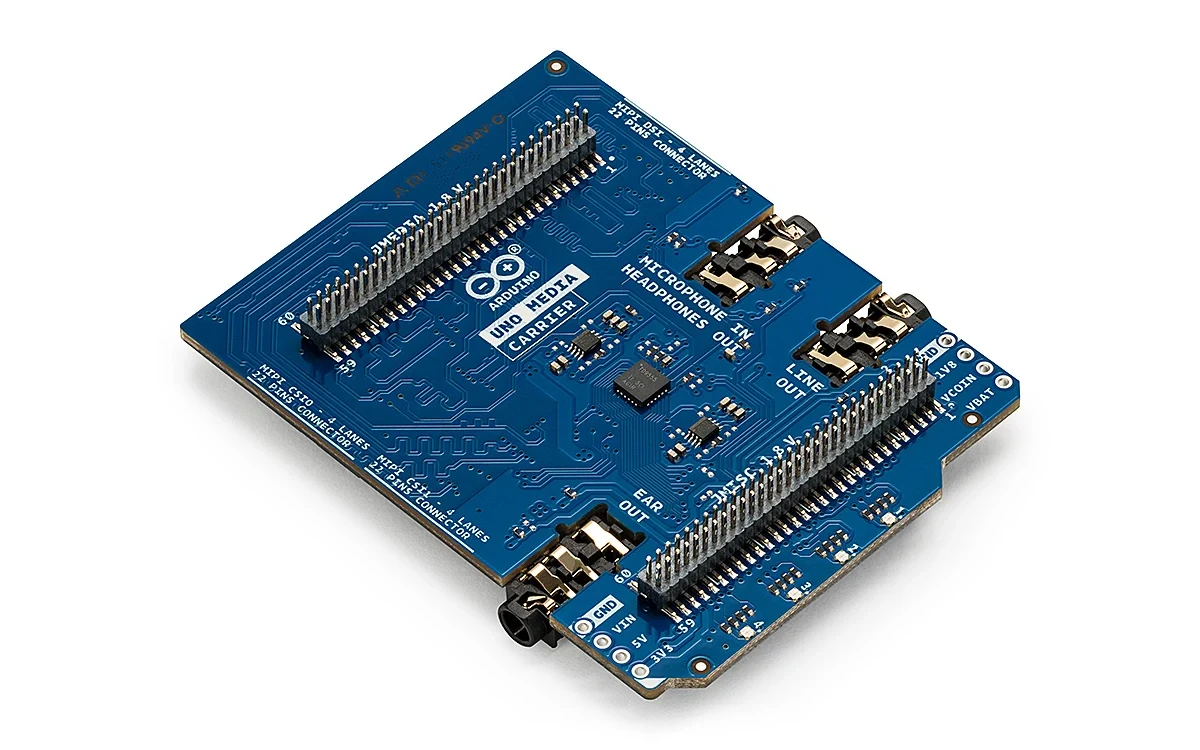

La placa Arduino UNO Media Carrier añade tres conectores de audio, un conector de pantalla MIPI DSI, dos conectores de cámara MIPI CSI y unos cuantos LED RGB a las SBC Arduino UNO Q y Arduino VENTUNO Q.

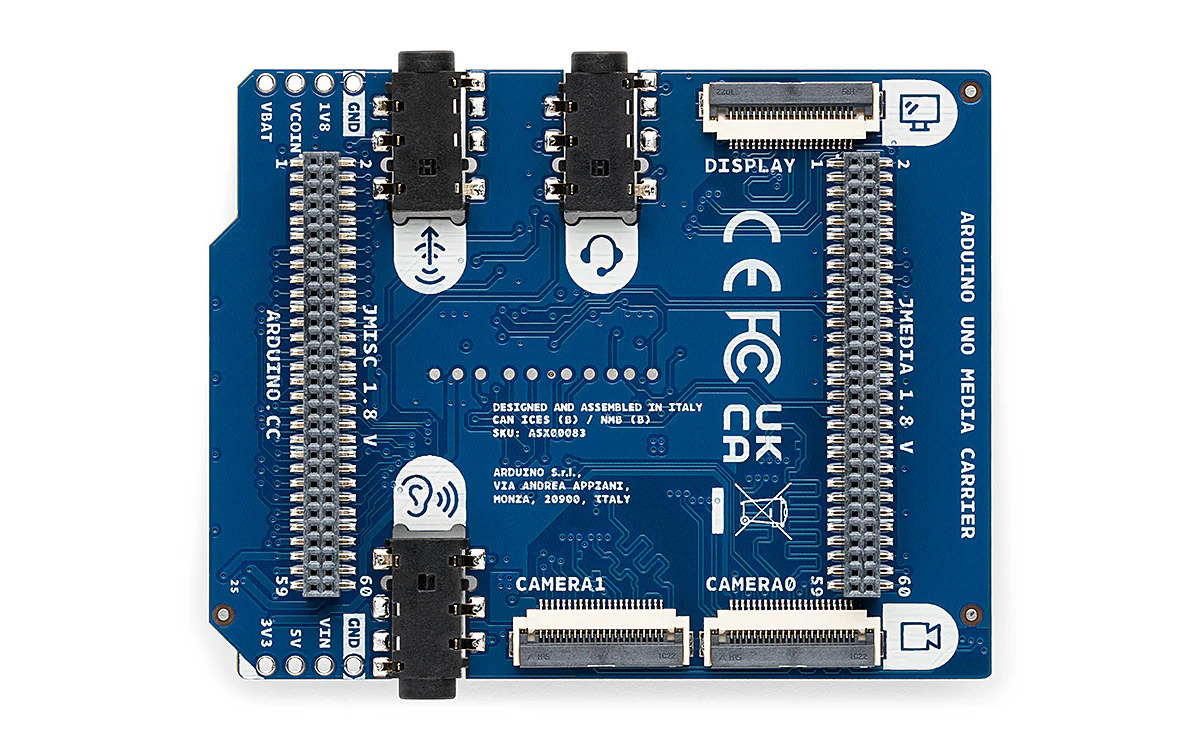

Ambas placas «Q» de Arduino ya exponen interfaces MIPI CSI/DSI y de audio, pero solo a través de los conectores de 60 pines JMEDIA y JMISC, que no resultan nada cómodos. La placa Arduino UNO Media Carrier lo soluciona con conectores MIPI de 22 pines y jacks de audio de 3,5 mm.

Especificaciones de la Arduino UNO Media Carrier (ASX00083):

SBC compatibles: Arduino UNO Q y Arduino VENTUNO Q
Interfaz de pantalla: conector MIPI DSI de 22 pines compatible con módulos de pantalla MIPI-DSI estándar (compatible con las pantallas táctiles Waveshare de 5, 8 y 10,1 pulgadas)
Interfaz de cámara: 2 conectores MIPI-CSI de 22 pines compatibles con módulos de cámara IMX219 como el Raspberry Pi Camera Module 2
Audio
- Jack de audio de 3,5 mm (MIC-IN/salida de auriculares)
- Jack de audio de 3,5 mm Line Out
- Jack de audio de 3,5 mm Ear Out
Interfaces de host
- Conector hembra JMEDIA de 60 pines (passthrough)
- Conector hembra JMISC de 60 pines (passthrough)
- E/S disponibles
- I2C: CCI I2C (1,8 V, a través de JMEDIA) y MCU I2C4 (3,3 V, a través de JMISC)
- PSSI: interfaz de cámara paralela de 8 bits (a través de JMISC)
- GPIO: GPIO del SoC (1,8 V) y GPIO del MCU (3,3 V) a través de JMISC
Otros: 4 LED RGB
Alimentación
- Fuente principal: placa host a través de los conectores JMEDIA y JMISC
- VIN (DC_IN): 7-24 V CC mediante cabezal J13 de 4 pines
- VCOIN: entrada de 3,0 V CC para el RTC de la placa host (máx. 3,6 V) mediante cabezal J10 de 4 pines
Dimensiones: 68,58 x 53,34 mm
Rango de temperatura: de -10 a 60 °C

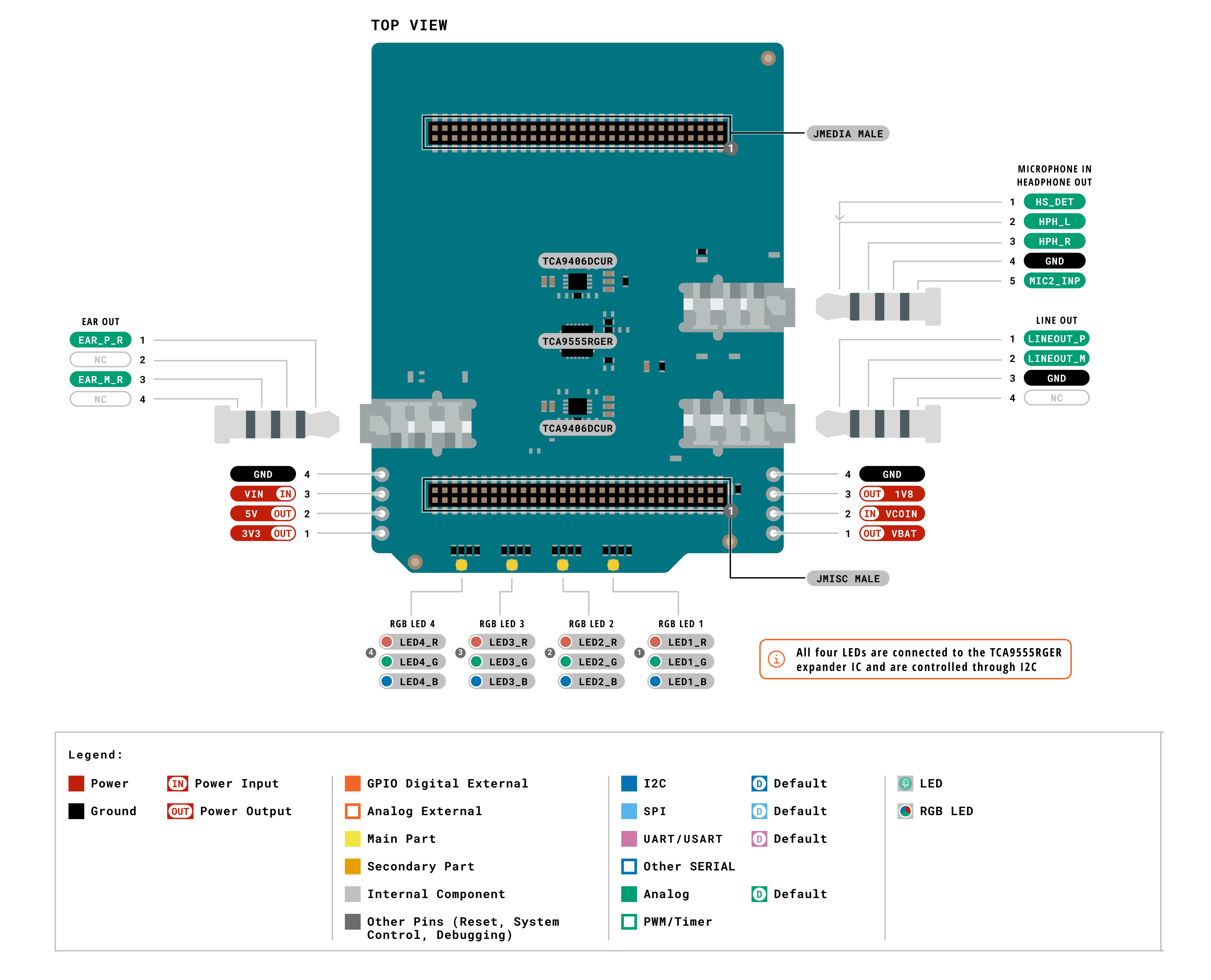

Arduino ofrece diagramas de pines, una hoja de datos, esquemas en PDF, archivos CAD de Altium y archivos STEP de esta placa de hardware abierto en su web de documentación.

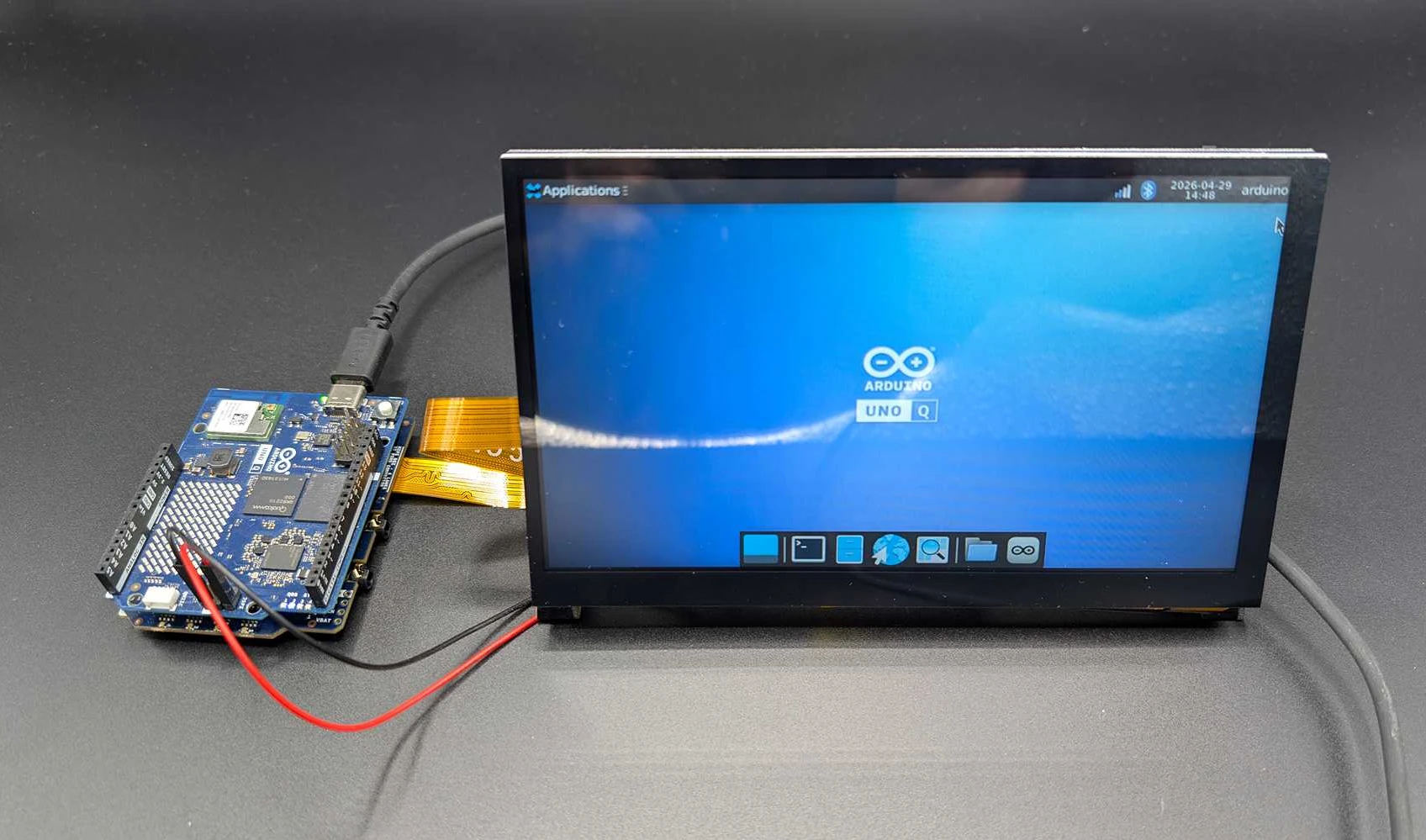

La documentación incluye además dos tutoriales: un manual de usuario genérico y un tutorial del modo Kiosk que explica cómo conectar y configurar la UNO Q y la Media Carrier con una pantalla táctil de Waveshare.
