La placa Waveshare ESP32-C5 Pico lleva el SoC ESP32-C5 —con WiFi 6 de doble banda, Bluetooth LE y radio 802.15.4 (Zigbee/Thread)— al formato de la Raspberry Pi Pico.

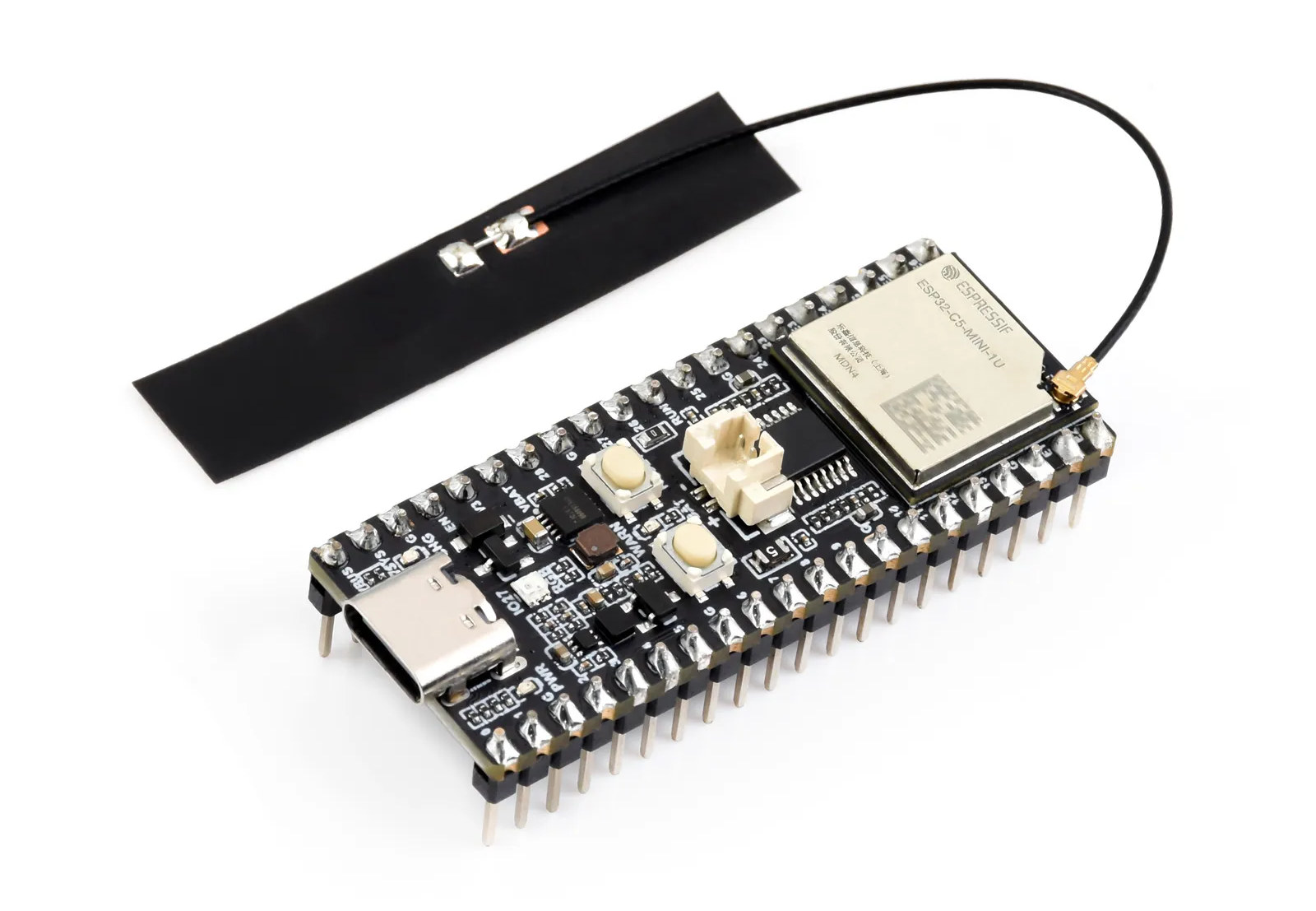

La placa incorpora un módulo de la serie ESP32-C5-MINI-1 con antena PCB o antena externa, dos cabeceras GPIO de 20 pines, un puerto USB-C para alimentación y programación, botones de Reset y Boot, y algunos LED. También admite la carga y descarga de baterías de iones de litio.

Especificaciones de la Waveshare ESP32-C5 Pico:

Módulo inalámbrico – ESP32-C5-MINI-1 o ESP32-C5-MINI-1U
- MCU inalámbrico – Espressif Systems ESP32-C5HF4
  - CPU
    - Procesador RISC-V de 32 bits de un solo núcleo a hasta 240 MHz
    - Núcleo RISC-V de bajo consumo a 48 MHz que actúa como procesador principal en aplicaciones sensibles al consumo de energía
  - Memoria – 384 KB de SRAM integrada
  - Almacenamiento – 320 KB de ROM y 4 MB de flash SPI
  - Inalámbrico
    - WiFi 6 (802.11ax) de doble banda (2,4/5 GHz) con retrocompatibilidad con WiFi 4 (802.11b/g/n)
    - Modos WiFi: estación, SoftAP, SoftAP + estación y modo promiscuo
    - Bluetooth 5.0 Low Energy (LE) compatible con Mesh, con velocidades de hasta 2 Mbps
    - Radio 802.15.4 para Zigbee 3.0, Thread 1.3 y Matter de hasta 250 Kbps
- ESP32-C5-MINI-1 – antena PCB
- ESP32-C5-MINI-1U – conector de antena IPEX (la antena se incluye con el kit)
USB – puerto USB tipo C para alimentación/carga y programación
Expansión

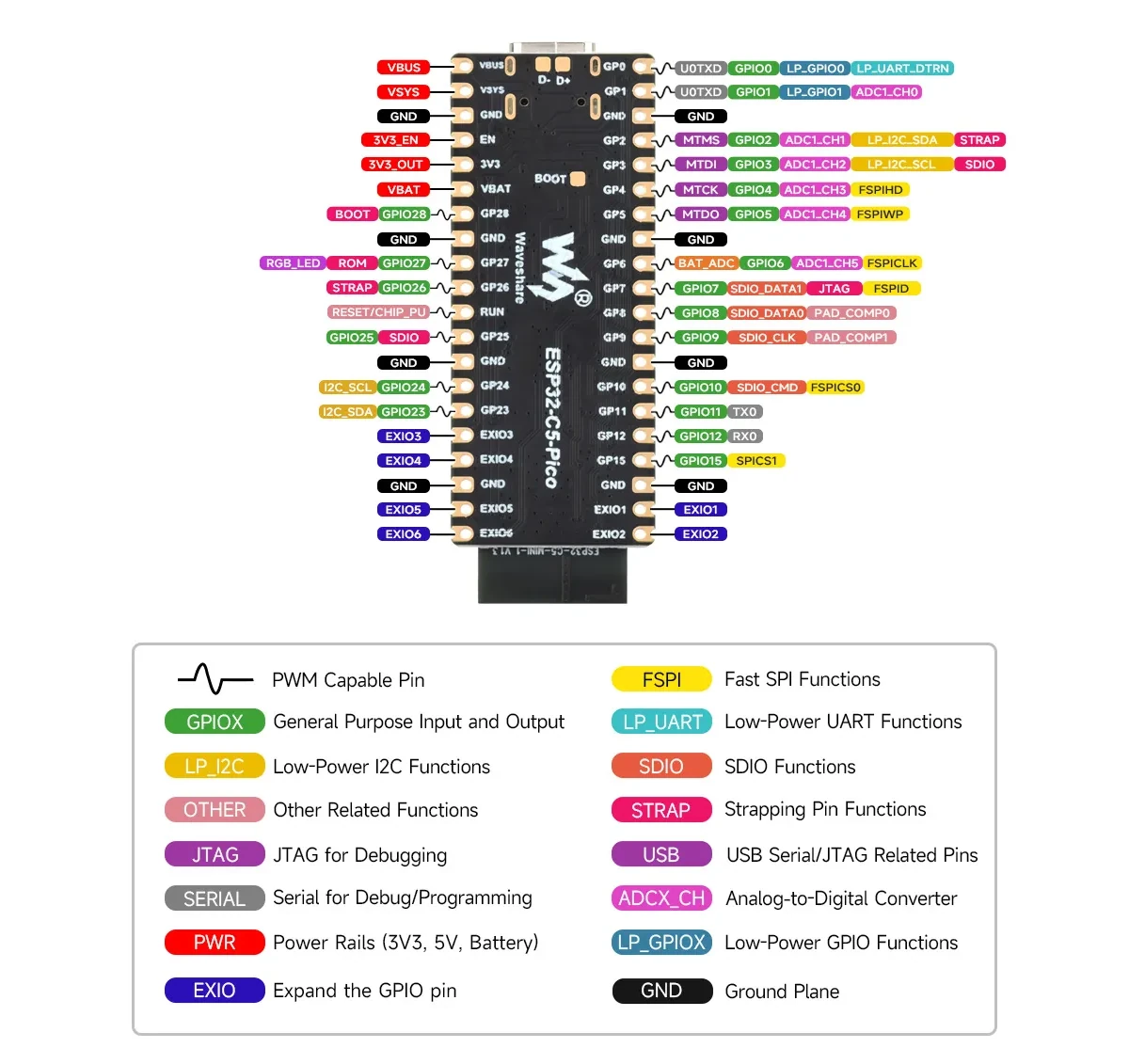

- 2 cabeceras de 20 pines compatibles con Raspberry Pi Pico con hasta 26 GPIO, 20 PWM, I2C, SPI, UART, SDIO, JTAG, serie, 4 ADC, VBUS, VSYS, VBAT, 3,3 V y GND
- Nota: 6 pines GPIO a través del expansor de GPIO TCA9554PWR
Varios
- Botones de Boot y Reset
- LED de alimentación, de carga y de aviso de polaridad inversa
- LED RGB
Alimentación
- 5 V mediante el puerto USB-C o el pin VBUS
- Soporte de batería de litio de 3,7 V mediante conector de batería de 2 pines
- Convertidor CC-CC síncrono reductor MP1605GTF-Z con entrada de 2,3–5,5 V
- Cargador conmutado de baterías de iones de litio ETA6098 de Eta Solutions (Yutai Semiconductor)
Dimensiones
- Variante ESP32-C5-MINI-1 – 56,85 x 21 mm
- Variante ESP32-C5-MINI-1U – 51 x 21 mm

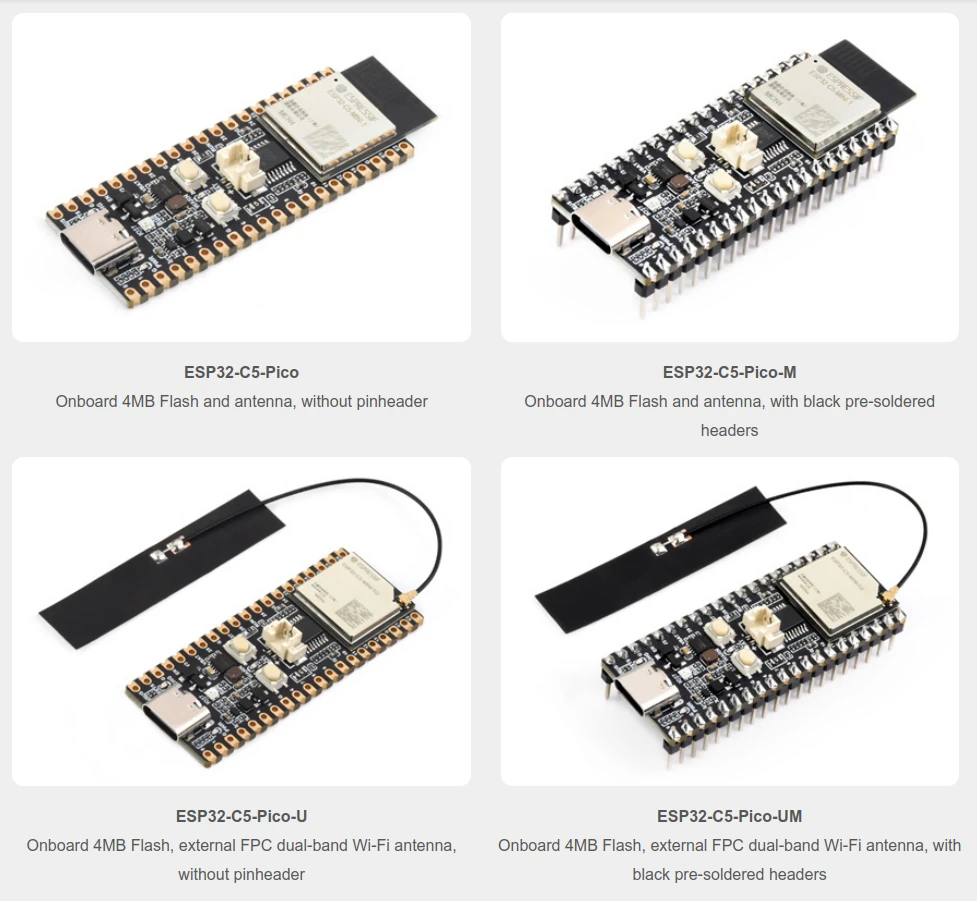

Se ofrecen cuatro variantes de la placa:

ESP32-C5-Pico – antena PCB y cabeceras sin soldar
ESP32-C5-Pico-M – antena PCB y cabeceras presoldadas
ESP32-C5-Pico-U – antena externa y cabeceras sin soldar
ESP32-C5-Pico-UM – antena externa y cabeceras presoldadas

La compañía ofrece soporte para el IDE de Arduino y el framework ESP-IDF. Encontrará más detalles técnicos, esquemas en PDF, hojas de datos e instrucciones para empezar en el sitio web de documentación.

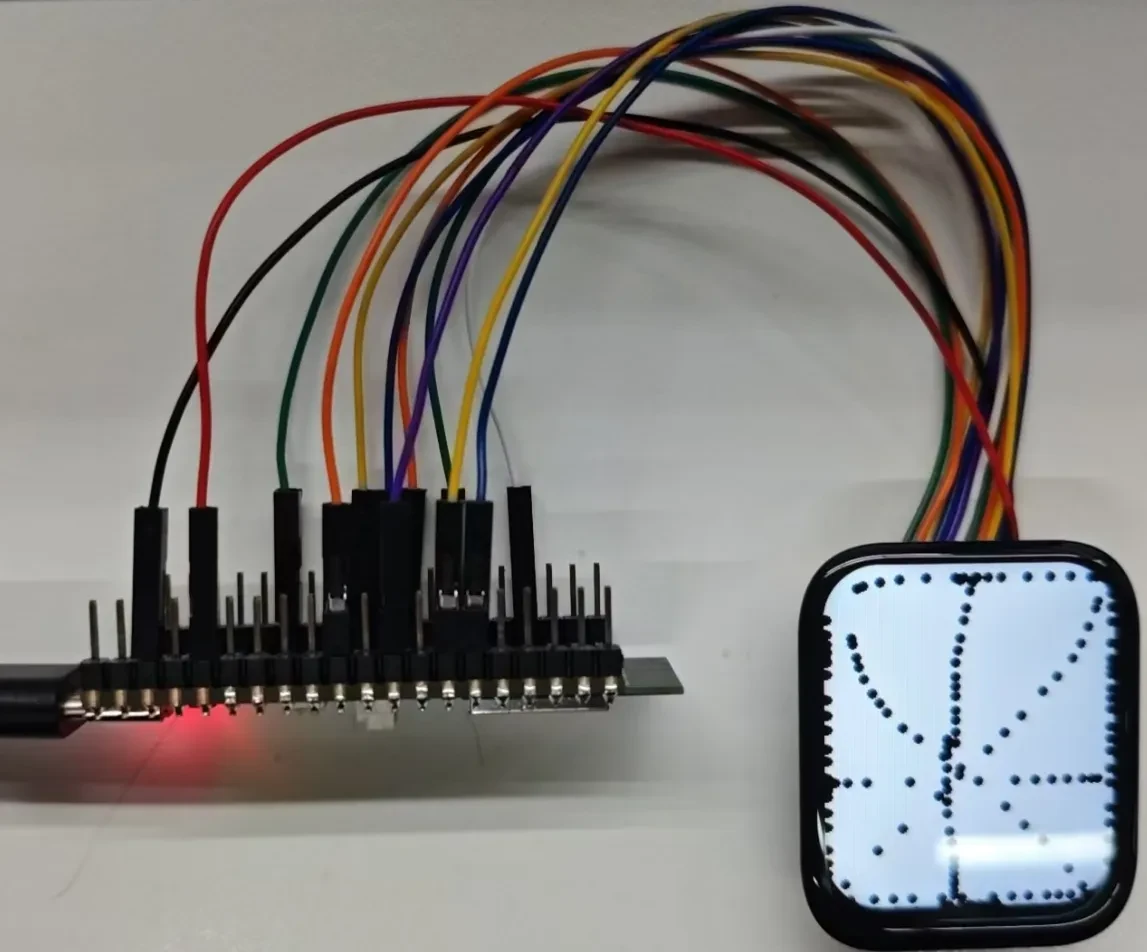

Antes, la empresa compartía el código mediante archivos comprimidos, pero ahora los ejemplos de código para Arduino/ESP-IDF y otros recursos para la placa ESP32-C5 Pico están disponibles en GitHub. Los ejemplos de código cubren la información de la placa, el LED RGB integrado, el expansor de E/S, el WiFi de doble banda, UART y la conexión de una pequeña pantalla táctil LCD externa de 1,83 pulgadas y de un transceptor SPI CAN (basado en MCP2515).
