Diseñada por ACE Design Studio en China, la Pi-Ener-lite es una placa UPS dedicada creada específicamente para la serie Raspberry Pi Zero. Incorpora un soporte estándar para baterías de iones de litio 18650 de polo plano y cambia automáticamente a la alimentación por batería cuando se pierde la corriente externa, a la vez que admite carga y descarga simultáneas.

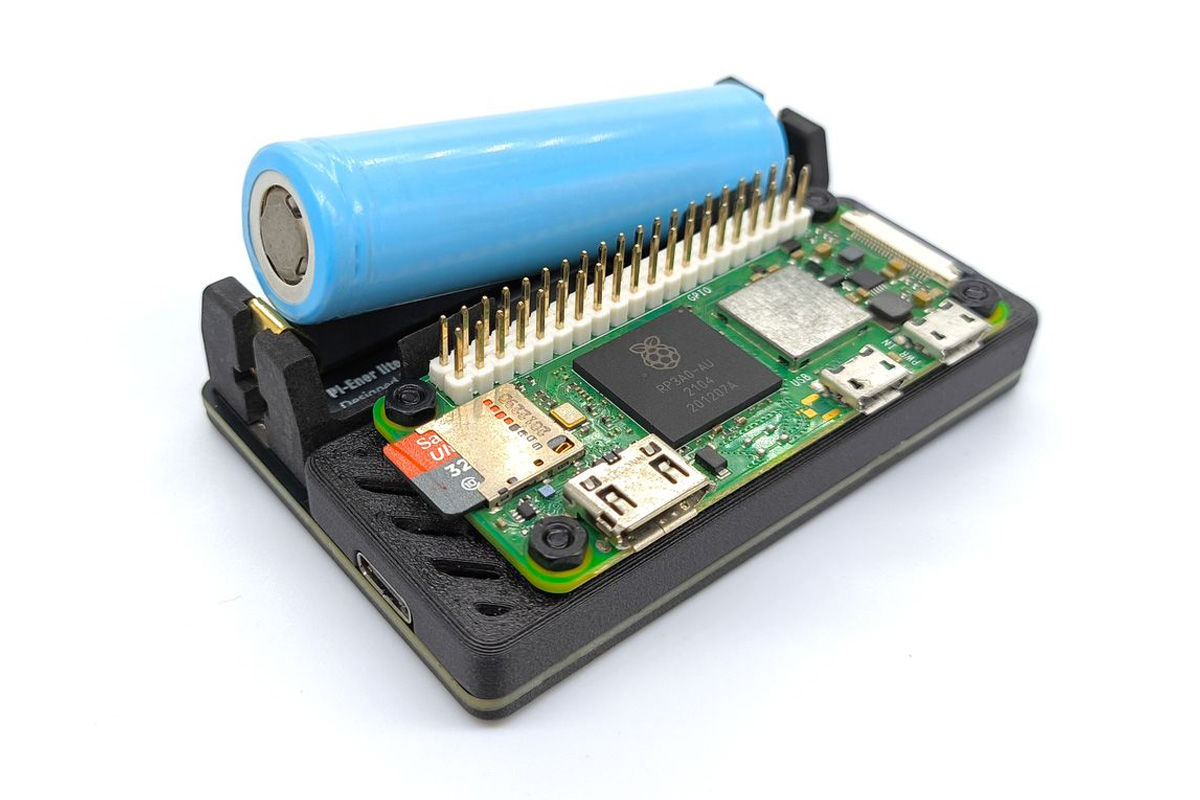

La Pi-Ener-lite se conecta a la parte inferior de la Raspberry Pi Zero mediante siete pines pogo con muelle que se encargan tanto del suministro de energía como de la comunicación de datos por I2C, dejando libre el conector GPIO superior para otros HAT o expansiones.

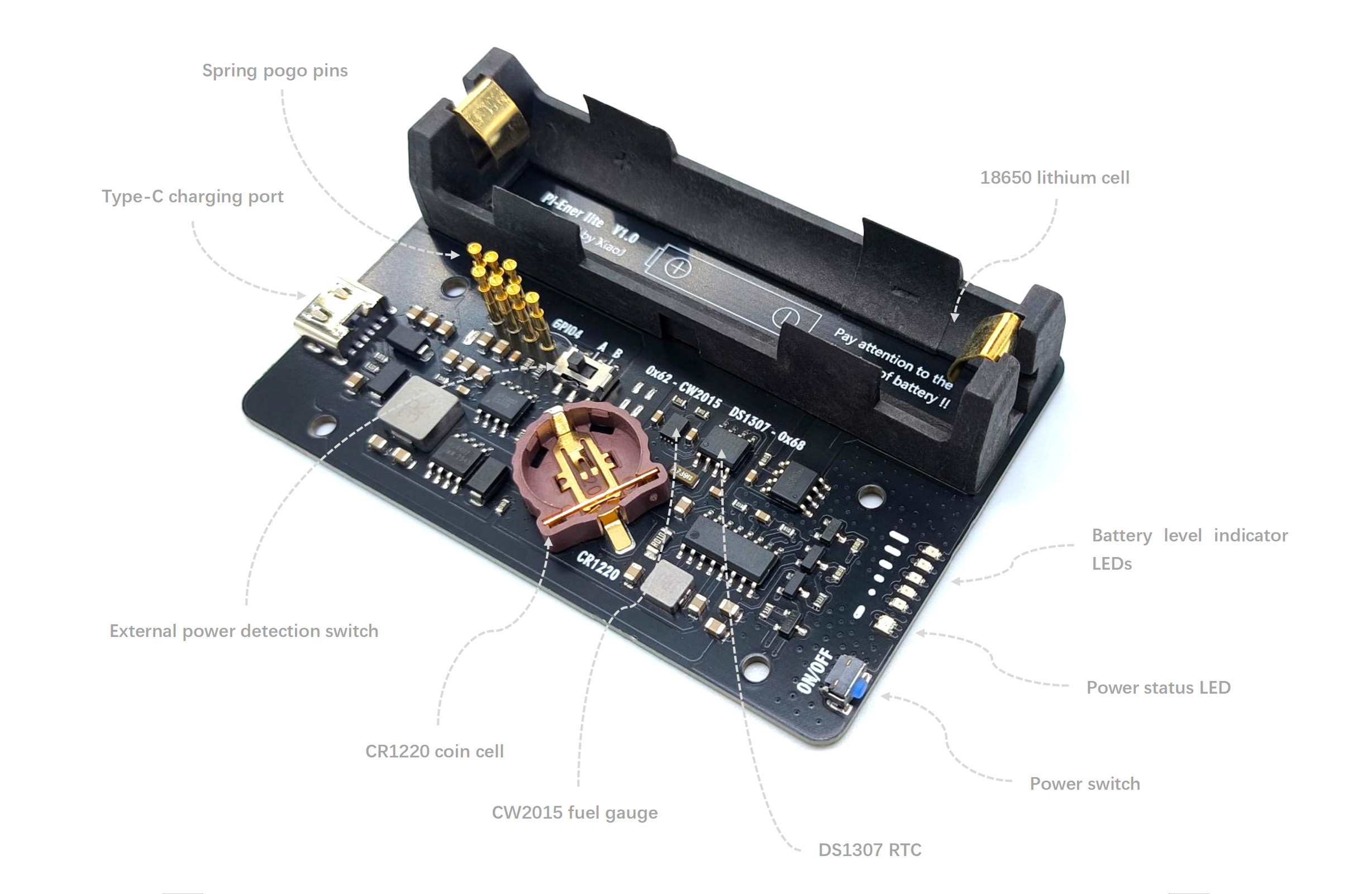

Especificaciones de la Pi-Ener-lite:
- Compatibilidad – SBC de la serie Raspberry Pi Zero
- USB – 1 puerto USB tipo C para la carga
- Varios
- Interruptor de encendido
- Chip de reloj en tiempo real (RTC) DS1307 con soporte para pila de botón CR1220
- 7 pines pogo con muelle para el suministro de energía y los datos I2C
- Gestión de energía
- Soporte de batería – Celda de iones de litio 18650 estándar de polo plano; admite carga y descarga simultáneas
- Corriente de carga – 1 A a 5 V
- Corriente de salida – 2,5 A a 5,1 V
- Chip medidor de batería CW2015 para el seguimiento del estado de la batería (error de medición: ±2 % en el estado de carga, ±3 mV en el voltaje)
- Detección de inserción de alimentación externa
- Protecciones – Contra sobrecarga, sobredescarga, sobrecorriente y cortocircuito
- Dimensiones – Por determinar

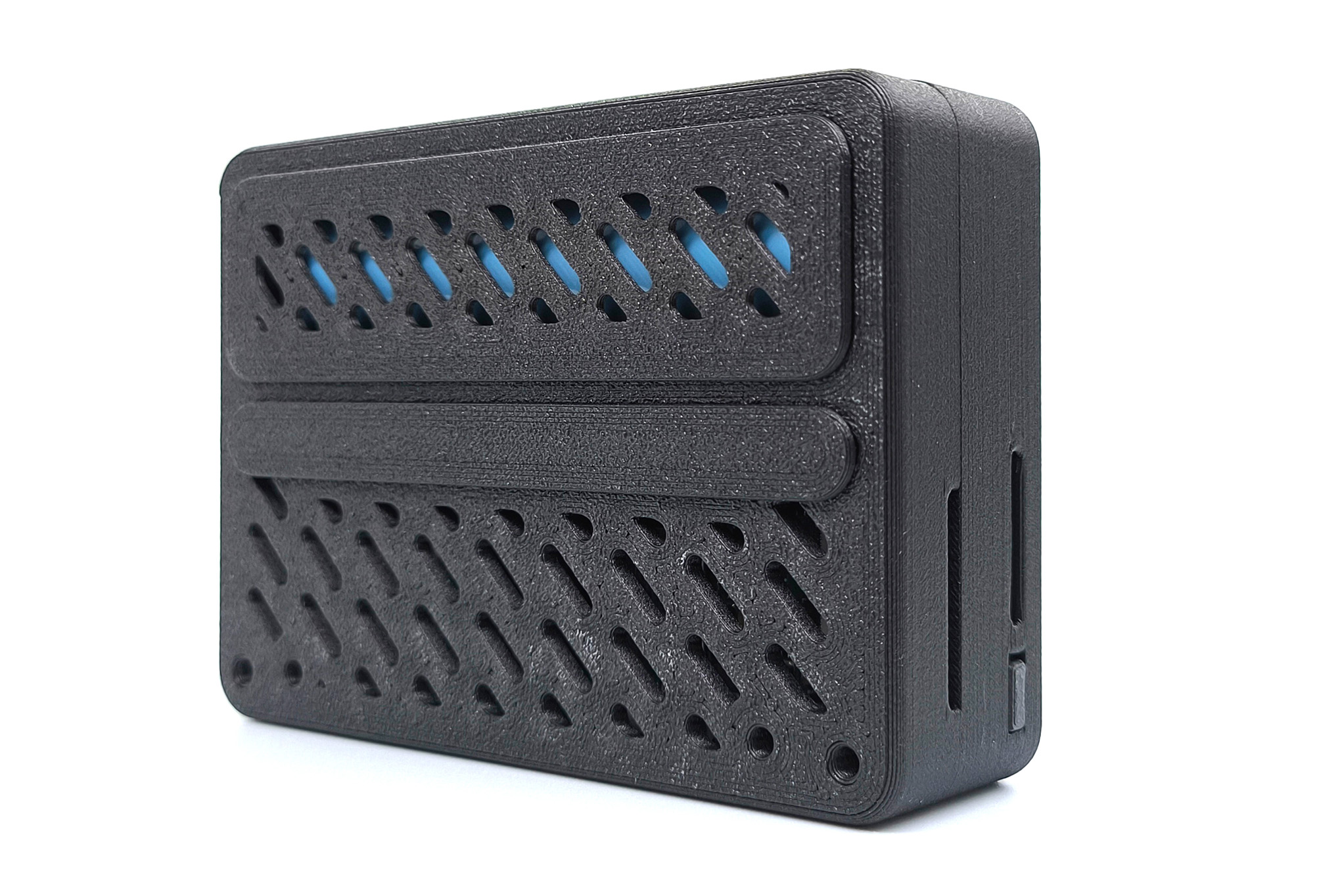

La placa utiliza I2C para comunicarse con la Pi Zero y obtener los datos del medidor de batería y del RTC. El desarrollador proporciona un repositorio de GitHub con código Python y documentación para leer los datos de la batería y configurar el RTC, además de archivos STL para una carcasa imprimible en 3D.
Otra solución UPS basada en Raspberry Pi Zero es la PiSugar3, que utiliza una batería de polímero de litio (LiPo) en lugar de la celda 18650 estándar que emplea la Pi-Ener-lite. También hemos cubierto otras placas UPS basadas en 18650, como la Waveshare UPS HAT (E) y la SupTronics X1202 UPS HAT, que suelen estar diseñadas para las Raspberry Pi 4 y 5 más grandes y se conectan a través del conector GPIO de 40 pines.
ACE Design Studio vende la placa UPS Pi-Ener-lite en Tindie por 35 dólares, más gastos de envío a partir de 9 dólares. El paquete incluye la placa UPS y las piezas de la carcasa impresa en 3D. No incluye la Raspberry Pi Zero, la batería 18650 ni la pila de botón CR1220.
