LILYGO T-32C3: un pequeño módulo ESP32-C3 WiFi y BLE IoT con flash de 4 MB

Poco a poco estamos empezando a ver más hardware basado en procesador ESP32-C3 RISC-V, y LILYGO T-32C3 es un módulo compacto basado en orocesador WiFi & Bluetooth LE que incluye flash de 4MB y antena PCB.

Espero que T-32C3 se encuentre eventualmente en el relojes inteligentes y placas de desarrollo, y se une a otras módulos ESP32-C3 de AI Thinker.

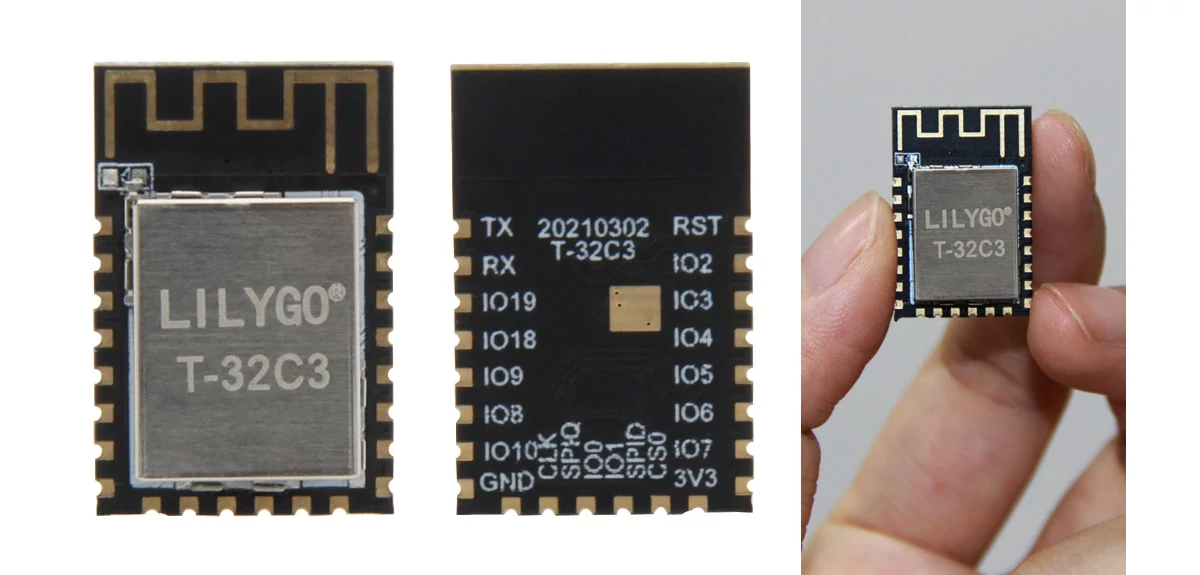

LILYGO TTGO T-32C3
Especificaciones del módulo LILYGO T-32C3:

  • SoC: procesador Espressif ESP32-C3 RISC-V a 160 MHz con SRAM de 400 KB, ROM de 384 KB, SRAM RTC de 8 KB, WiFi 4 de 2,4 GHz, Bluetooth 5.0 LE & amp; Malla
  • Almacenamiento: flash de 4 MB
  • Antena PCB incorporada
  • E / S: 22 orificios engastados con GPIO, 3x ADC, SPI, UART, I2C, Boot, Reset, 5V, 3.3V, GND
  • Dimensiones: 23 x 11 x 3,5 mm (PCB de 4 capas)

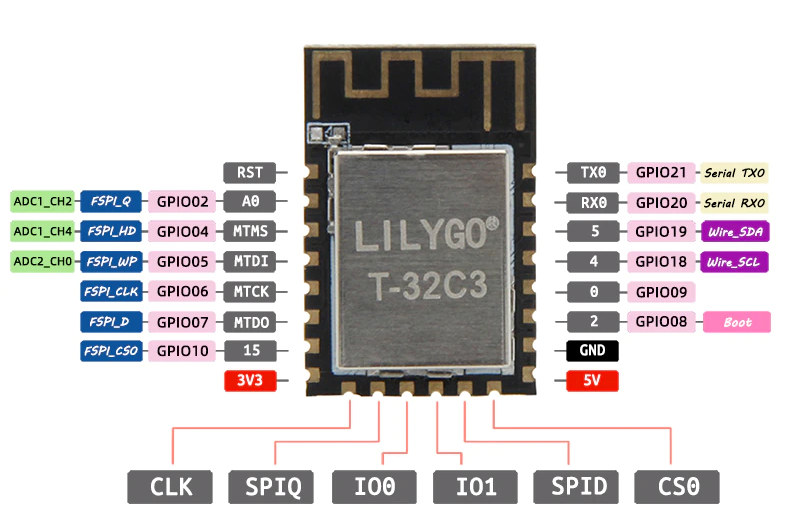

LILYGO T-32C3 pinout map
Pinout map

Tenga en cuenta que la interfaz USB no figura en las especificaciones, pero las señales USB DN y DP se encuentran en GPIO18 y GPIO19, por lo que USB también debería ser compatible.

No hay wiki para T-32C3, pero debería poder usar el marco ESP-IDF o incluso el núcleo ESP32 Arduino 2.0.0 que se publicó hace unos días con compatibilidad con ESP32-C3 (y ESP32-S2). Espressif publicó una guía de introducción para su propio ESP32-C3 hace un rato.

Si desea obtener el módulo T-32C3, puede hacerlo en Aliexpress por $2.88 más gastos de envío.

Como nota al margen, siempre existe el riesgo de ser uno de los primeros en adoptar, y varias personas que compraron Placa de desarrollo NodeMCU ESP32-C3S_Kit con módulo AI Thinker ESP32-C3 tengo problemas al usar la consola serie:

Hola a todos. Tengo un “ESP32-C3F-Kit” con un puente USB CH340 y un gran problema: si enciendo el monitor en serie, la placa se detiene. Usando los esquemas de PCB pude ver el problema: la salida CH340 RTS está conectada a través de una resistencia de 4.7k a ESP 32 EN y la salida de CH340 DTR está conectada a través de una resistencia de 4.7k a ESP 32 GPIO9. Si enciende el monitor en serie, el CH340 emite BAJO en RTS y DTR y el ESP32-C3 no funciona debido a BAJO en EN. Una solución es colocar resistencias de 2.2k entre EN y V3.3 y GPIO9 y V3.3. Pero hay otro problema. La impresión de PCB es incorrecta, los esquemas son correctos. El pin GPIO9 es el pin etiquetado como «IO10». Ahora tengo que presionar los botones en la placa para iniciar la programación flash como con mis placas ESP32, pero el monitor en serie está funcionando. Otra solución es quitar las dos resistencias de 4.7k de la placa ESP32-C3F-Kit. Espero que el fabricante lo haga pronto.

De hecho, estoy esperando muestras de AI Thinker, tanto las placas ESP32-C3 como Unisound US516P6, y me dijeron que enviarían todo una vez que tuvieran placas con la solución. Todavía estoy esperando…

Traducido del artículo en inglés «LILYGO T-32C3 – A small ESP32-C3 WiFi & BLE IoT module with 4MB flash«.
