M5Stack ha lanzado la serie PaperDIY, una versión actualizada de su kit de desarrollo M5Paper con ESP32 de 2020, que ahora incorpora un microcontrolador ESP32-S3 y una pantalla de papel electrónico de 4,7 pulgadas con 16 niveles de gris.

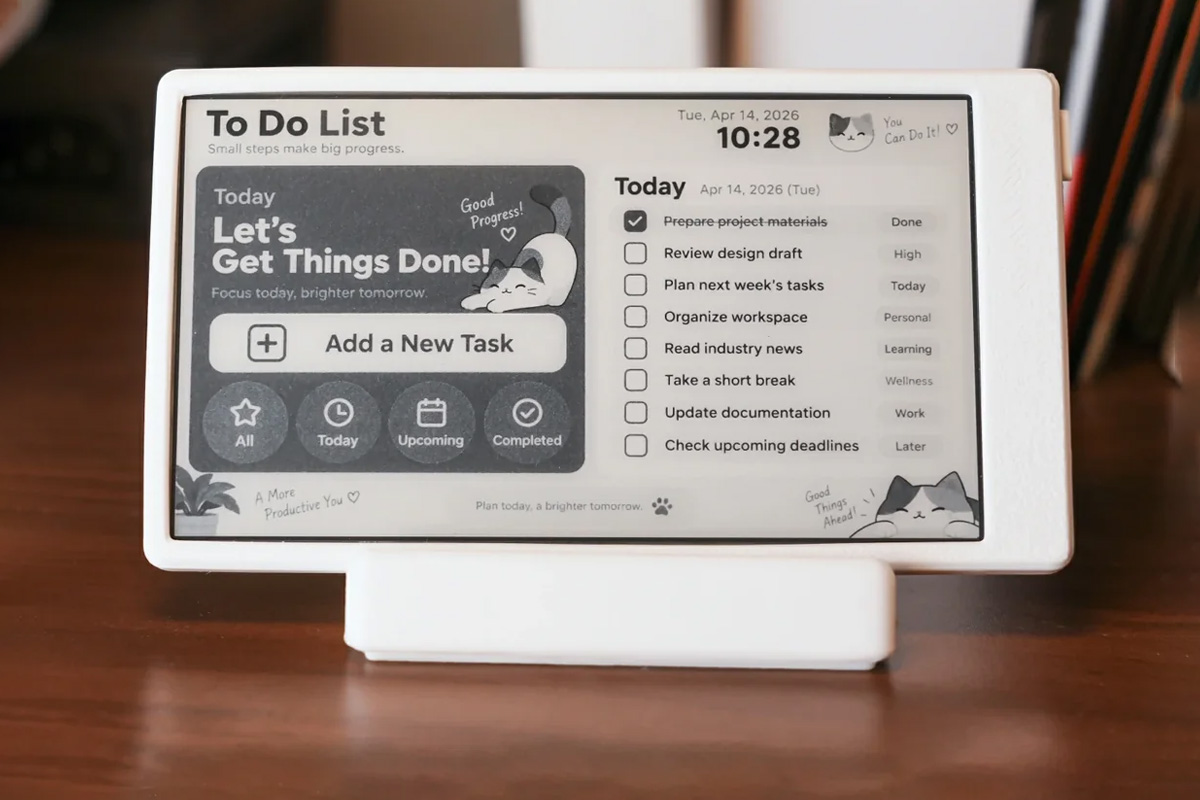

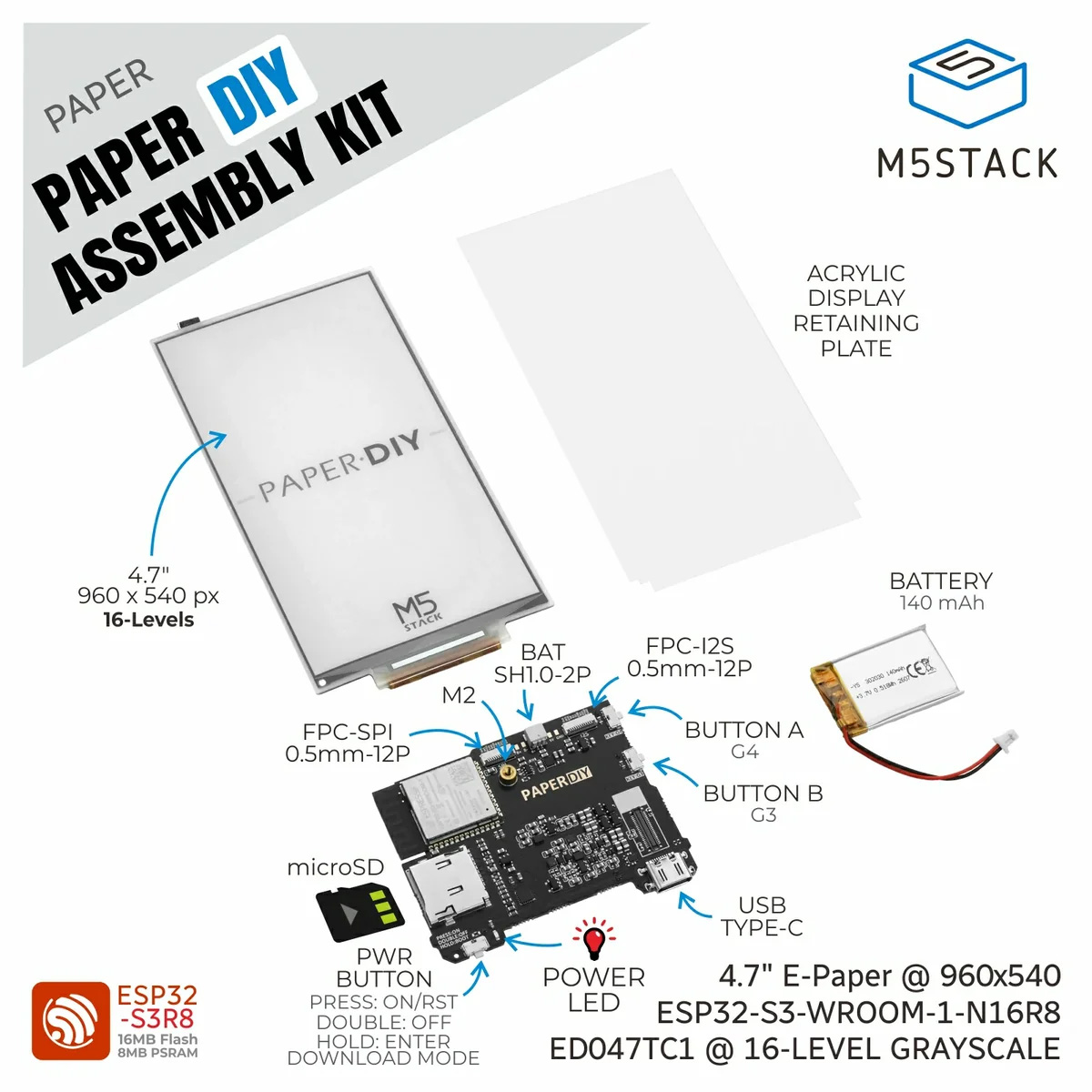

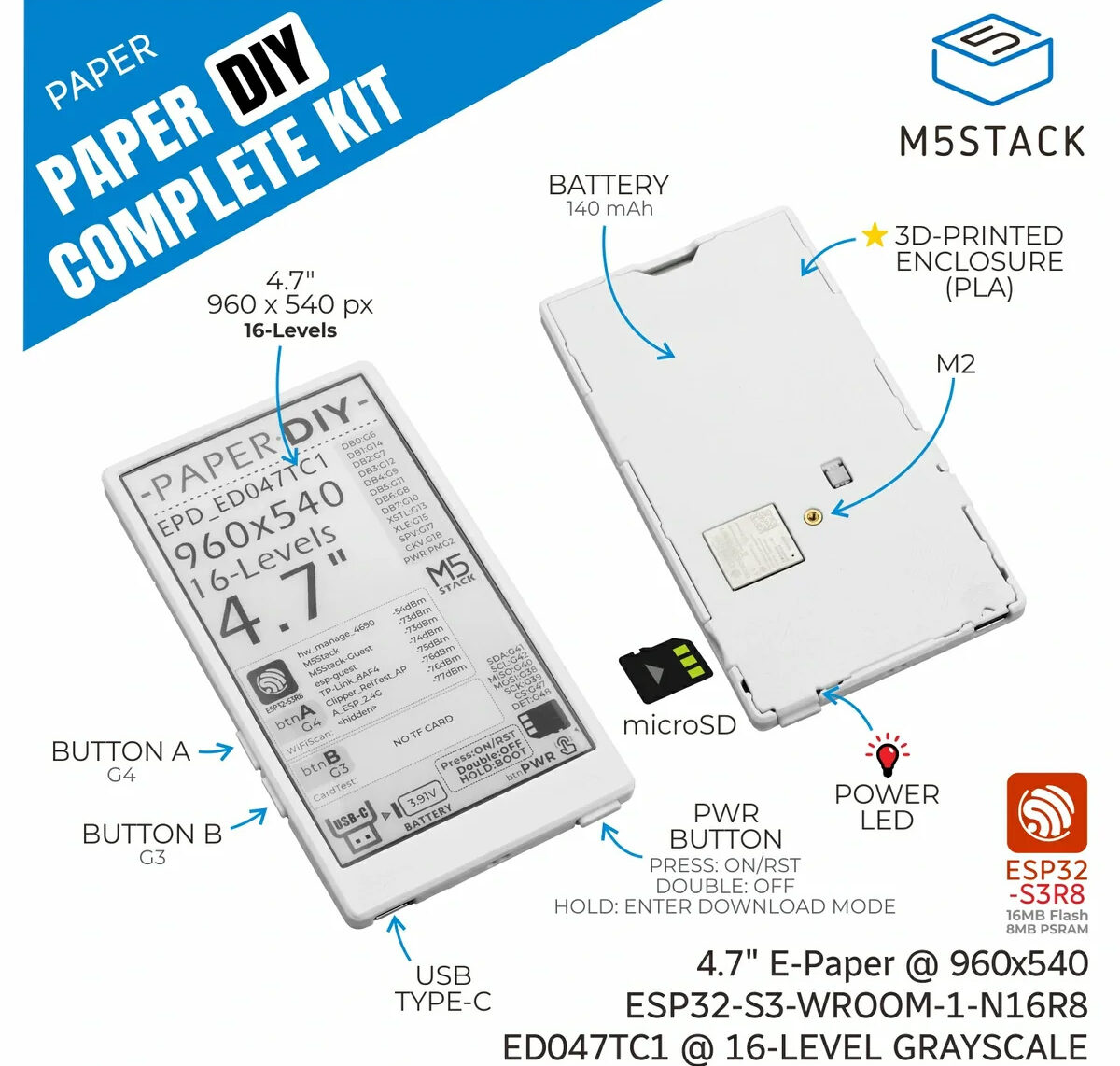

Se comercializa en dos versiones: el PaperDIY Complete Kit, que llega montado de fábrica dentro de una carcasa impresa en 3D, y el PaperDIY Assembly Kit, diseñado para integrarse en proyectos personalizados. Ambas placas incluyen también una ranura para tarjetas microSD que amplía el almacenamiento, una batería integrada de 140 mAh y un chip propio de gestión de energía de bajo consumo, el M5PM1.
Especificaciones del M5Stack PaperDIY:
- Módulo principal: Espressif Systems ESP32-S3-WROOM-1-N16R8
- SoC: ESP32-S3
- CPU: procesador de doble núcleo LX7 a hasta 240 MHz
- Memoria: 512 KB de SRAM y 8 MB de PSRAM Octal
- Almacenamiento: 384 KB de ROM
- Conectividad inalámbrica: Wi-Fi 4 802.11b/g/n y Bluetooth 5.0 LE
- Almacenamiento: 16 MB de flash
- Antena de PCB
- SoC: ESP32-S3
- Almacenamiento: ranura para tarjetas microSD
- Pantalla: panel e-paper ED047TC1 de 4,7 pulgadas (960 × 540) con 16 niveles de escala de grises e interfaz paralela de 8 bits para el control directo de la pantalla, protegido por una placa acrílica
- USB: puerto USB Type-C para alimentación y programación
- Expansión: 2 interfaces FPC de 0,5 mm y 12 pines (que exponen las señales I2S y SPI)
- Varios
- 1 botón de encendido
- Pulsación simple (encendido / reinicio)
- Doble pulsación (apagado)
- Pulsación prolongada (entrar en modo descarga)
- 2 botones de usuario
- 1 botón de encendido
- Alimentación
- 5 V a través del puerto USB Type-C
- Contactos de alimentación de 5 V
- Batería de litio integrada de 140 mAh y 3,7 V con conector SH1.0-2P
- Circuito integrado de gestión de energía M5PM1 (supervisa la batería y la tensión del USB y controla el circuito elevador de la pantalla e-paper)
- Consumo: 40,95 mA a 4,2 V, con picos de hasta 161 mA
- Dimensiones y peso
- Assembly Kit: 115,3 × 62,5 × 5,5 mm; 26,4 gramos
- Complete Kit: 120 × 68,2 × 6,3 mm; 43,1 gramos; carcasa impresa en 3D (PLA)
- Temperatura de funcionamiento: de 0 °C a 40 °C
En el apartado de software, M5Stack ofrece soporte para el IDE de Arduino y proporciona las bibliotecas M5Unified y M5GFX para el control del hardware y de la pantalla, además de una biblioteca M5PM1 independiente para la gestión de energía. La compañía también publica el código fuente del firmware de fábrica basado en ESP-IDF, que incluye ejemplos de monitorización de la batería, escaneo de redes Wi-Fi, acceso a la tarjeta microSD y manejo de los botones. M5Stack señala que, por ahora, es posible flashear el dispositivo mediante su WebBurner, aunque todavía no menciona compatibilidad con la programación gráfica de UiFlow. En la documentación hay disponibles recursos adicionales, como esquemas, asignación de pines, hojas de datos y archivos de diseño de la carcasa.
Como comentábamos, el M5Paper original se lanzó en 2020 con una pantalla e-paper en escala de grises de 4,7 pulgadas muy similar, además de soporte táctil, sensores y una batería de mayor capacidad, pero se basaba en un ESP32 genérico. El nuevo PaperDIY prescinde de la pantalla táctil y de los sensores, y da el salto al ESP32-S3. También hemos visto un producto parecido de LILYGO, el T5 4.7-inch E-Paper S3 Pro, que utiliza la misma pantalla ED047TC1 y el mismo ESP32-S3, pero con opciones de expansión distintas, entre ellas una carcasa opcional para batería 18650.
Aviso importante sobre los tornillos: la documentación incluye una «Nota sobre las especificaciones de los tornillos» para los orificios de montaje M2 del Complete Kit: los tornillos deben tener una longitud de rosca inferior a 3 mm. Utilizar tornillos más largos hará que presionen la pantalla e-paper y la dañarán de forma permanente.
El PaperDIY Assembly Kit de M5Stack está disponible en AliExpress y en la tienda oficial de la empresa por 25 dólares. El Complete Kit cuesta 29,90 dólares en la tienda oficial, pero actualmente está agotado.
Traducido del artículo en inglés «M5Stack PaperDIY Kits pair an ESP32-S3 MCU with a 4.7-inch e-Paper display» de Debashis Das.
