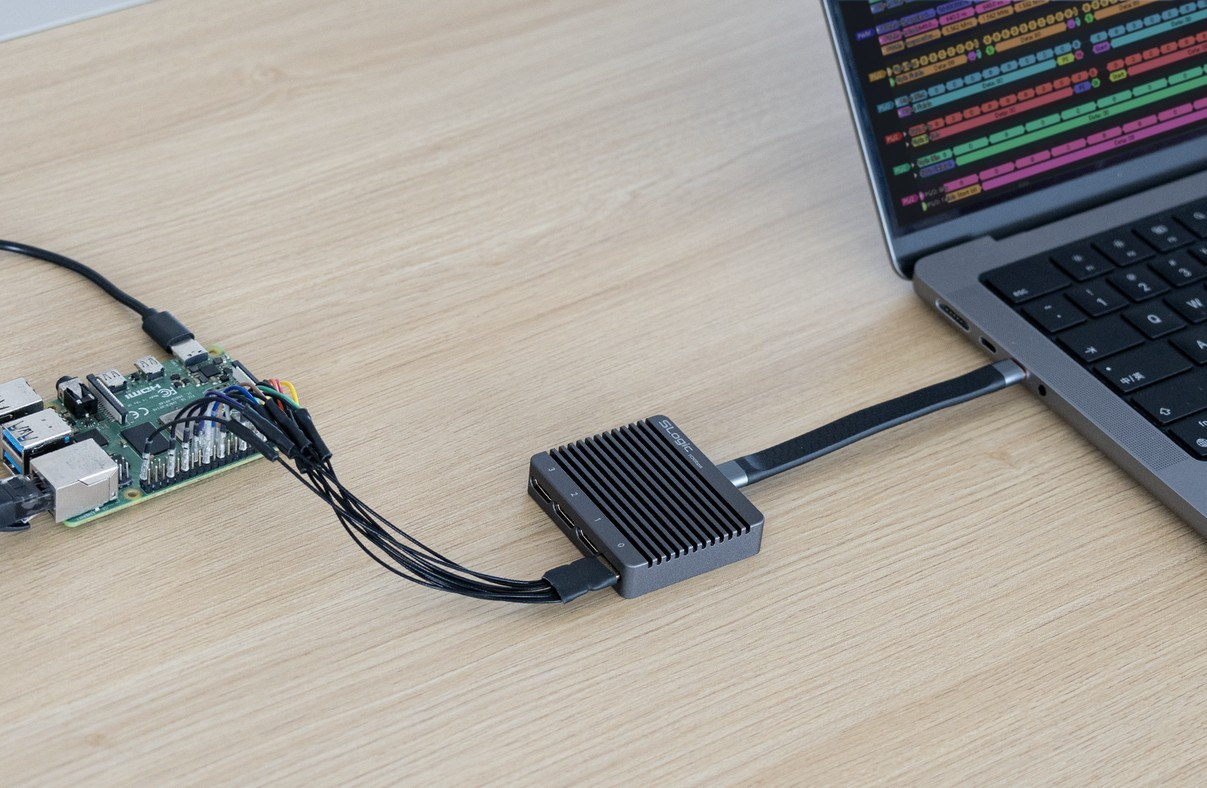

Sipeed acaba de lanzar lo que, según afirma, es el primer analizador lógico USB 3.2 de 10 Gbps del mundo. El SLogic32U3 es el sucesor del analizador lógico SLogic16U3 de 3,2 Gbps presentado en 2025.
El analizador lógico USB-C SLogic32U3 admite hasta 32 canales a través de cuatro conectores mini HDMI, un ancho de banda de señal de 350 MHz, hasta 1400 MS/s por canal con cuatro canales, o 200 MS/s por canal con 32 canales, y se ofrece con un módulo ADC opcional.
Especificaciones del SLogic32U3:
- FPGA: no especificado (posiblemente de GOWIN)

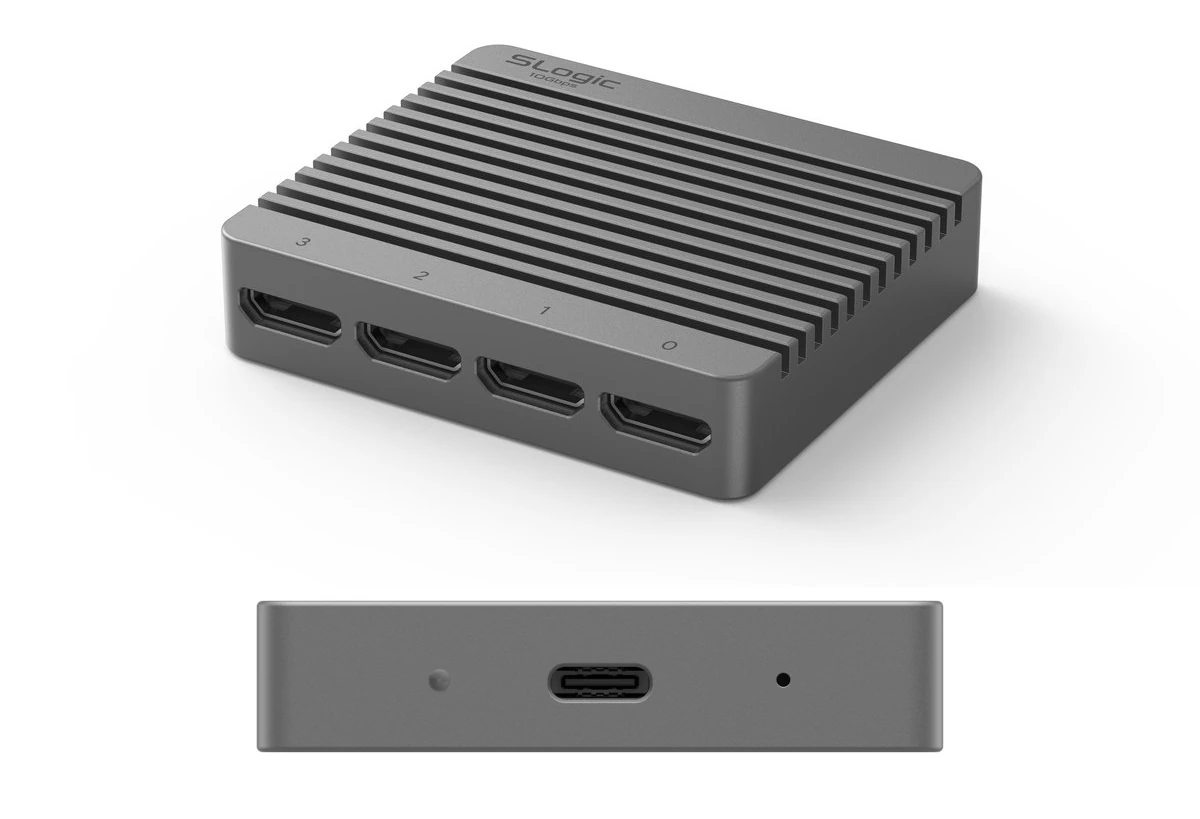

- Canales de entrada: 32 canales digitales mediante 4 puertos mini HDMI, cada uno con 8 canales
- Frecuencias de muestreo
- 1400 MS/s con 4 canales
- 800 MS/s con 8 canales
- 400 MS/s con 16 canales
- 200 MS/s con 32 canales
- Ancho de banda de señal digital: 350 MHz
- Búfer FIFO de flujo (stream): 2 Gbit DDR3
- Modo de captura: stream (lectura en tiempo real); la profundidad la limita la memoria o el disco del PC
- Tensión de entrada de señal: 0–10 V
- Tensión de umbral ajustable: 0–6 V en pasos de 0,1 V
- Impedancia de entrada: 100 kΩ (entrada digital)
- Tipos de disparo: combinaciones multicanal y multiborde (SLogicView, sigrok-cli)
- Módulo ADC opcional: 4 canales, 8 bits, 100 MSa/s, ancho de banda analógico de 10 MHz, entrada segura de ±15 V
- Protocolos compatibles: más de 150, incluidos SPI, I²C, UART, JTAG, CAN y Modbus
- Interfaz de host
- Puerto USB 3.2 Gen2 x1 Type-C (10 Gbps)
- Velocidad de flujo real: 800 MB/s (6,4 Gbps)
- Varios
- Cable coaxial apantallado de 15 cm + hilo de puente de PTFE
- Compatibilidad sencilla con OTA (ausente en los anteriores analizadores lógicos de Sipeed)
- Alimentación: por USB, 5 V a 65 mA
- Dimensiones: 59 × 51 × 13 mm (carcasa de aluminio mecanizada por CNC)

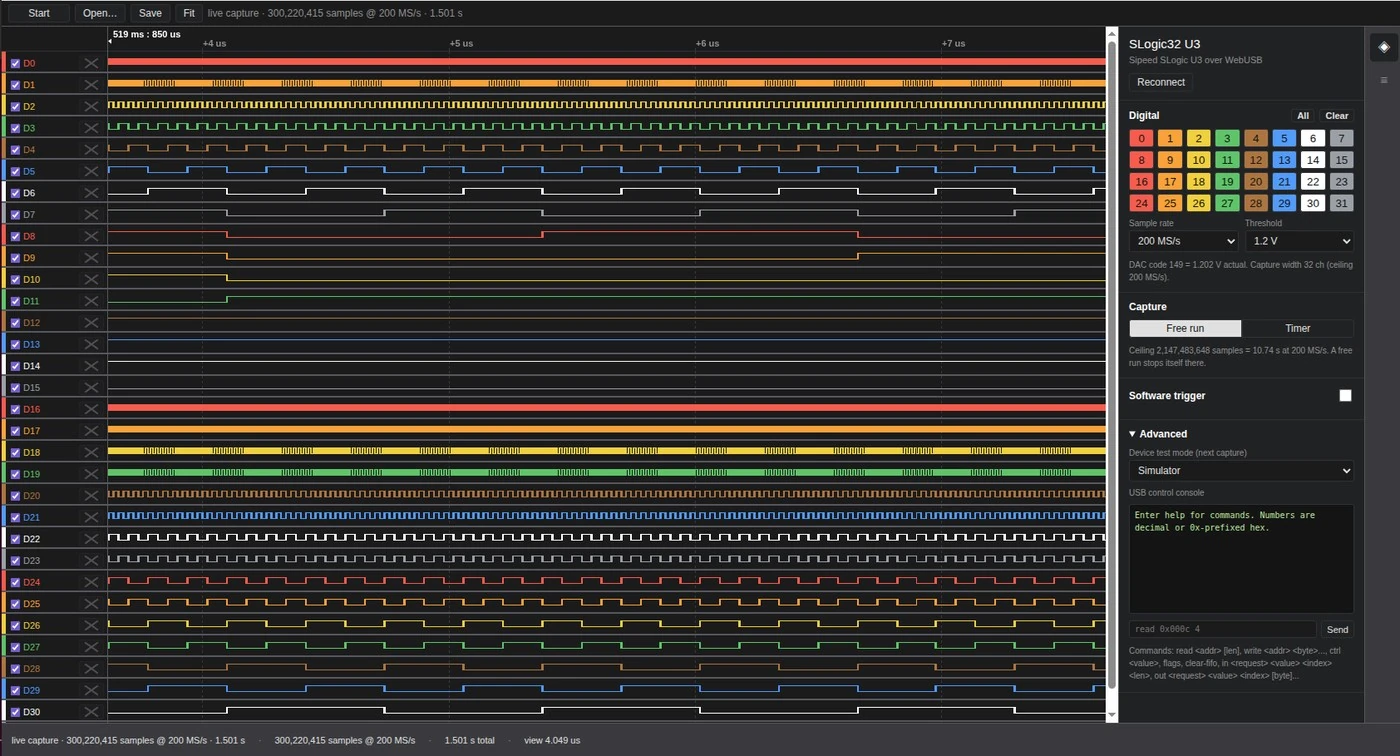

Sipeed afirma que el SLogic32U3 funciona en Windows 10/11 de 64 bits, Linux de 64 bits x86, macOS (Apple Silicon) y Android (navegador). La mayoría de la gente utilizará probablemente el software SLogicView desarrollado por Sipeed, pero el analizador lógico también es compatible con ngscopeclient, sigrok-cli/Pulseview, SLogicWeb y la aplicación de la comunidad ALL LOGIC. Encontrarás los enlaces de descarga de todas las variantes en GitHub, excepto la versión web de SLogicView.
Encontrarás documentación detallada del hardware y del software en la wiki.
Tras varios meses de adelantos, Sipeed acaba de lanzar el analizador lógico USB 3.2 SLogic32U3 en Kickstarter con un objetivo de financiación de 50 000 HKD (unos 6400 USD) que se superó en un par de horas. Las recompensas comienzan en 129 USD para una unidad SLogic32U3 de early bird. El envío añade entre 60 y 140 HKD según el país de destino. Si todo sale según lo previsto, los patrocinadores deberían recibir sus recompensas a finales de noviembre de 2026.
Traducido del artículo en inglés «Sipeed SLogic32U3 – A high-speed 10 Gbps USB 3.2 logic analyzer (Crowdfunding)» de Jean-Luc Aufranc (CNXSoft).
