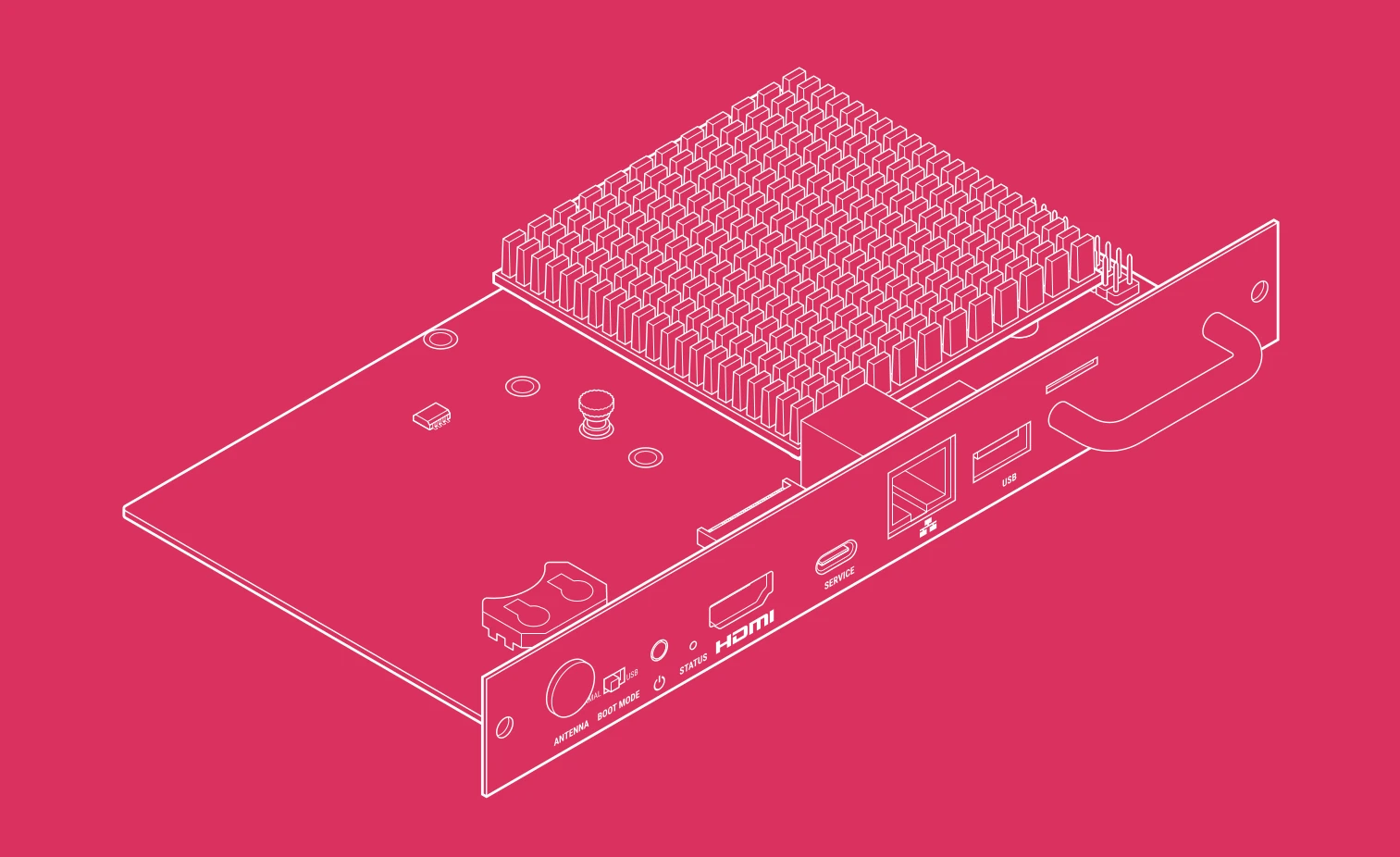

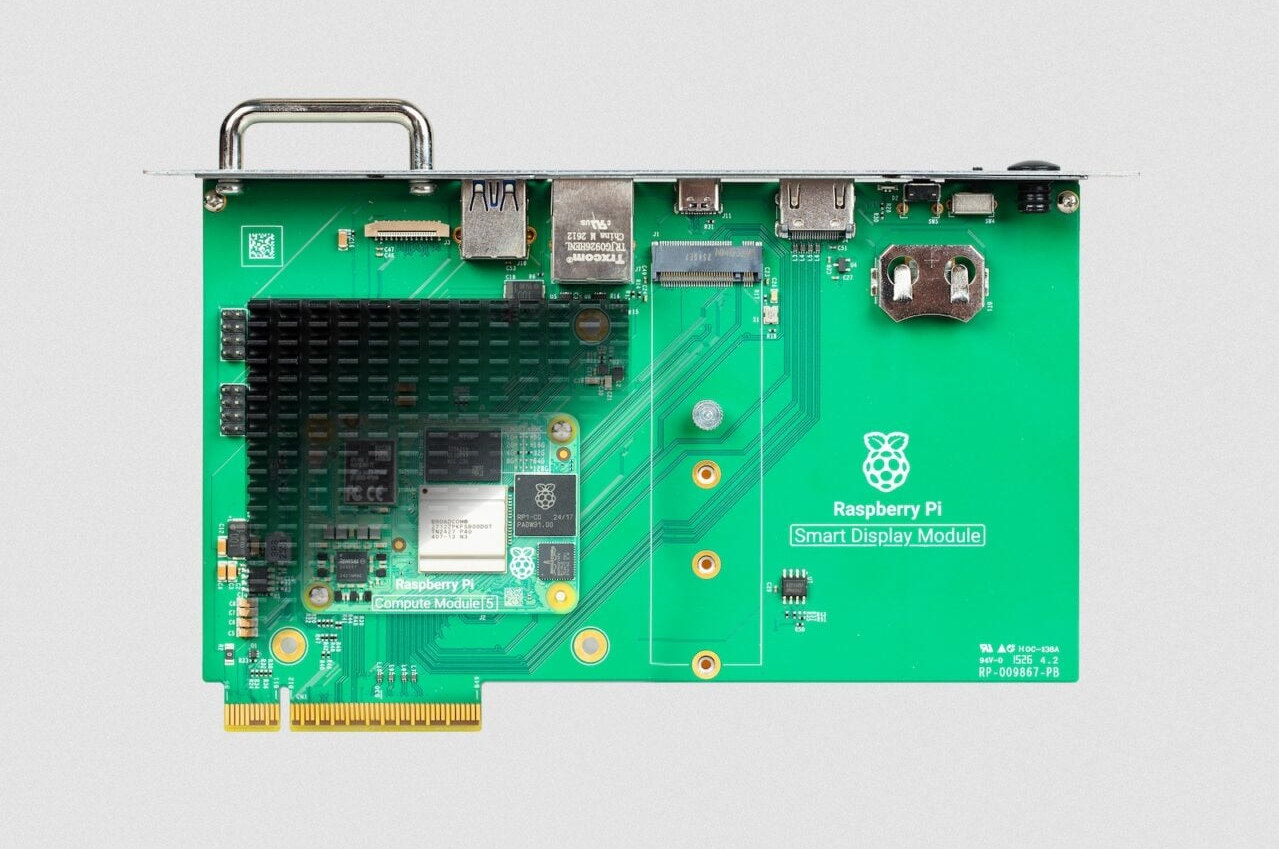

El Raspberry Pi Smart Display Module es una placa portadora para el CM5 compatible con la especificación Intel Smart Display Module (SDM), en concreto con el formato SDM-L (frente a la opción más pequeña SDM-S).

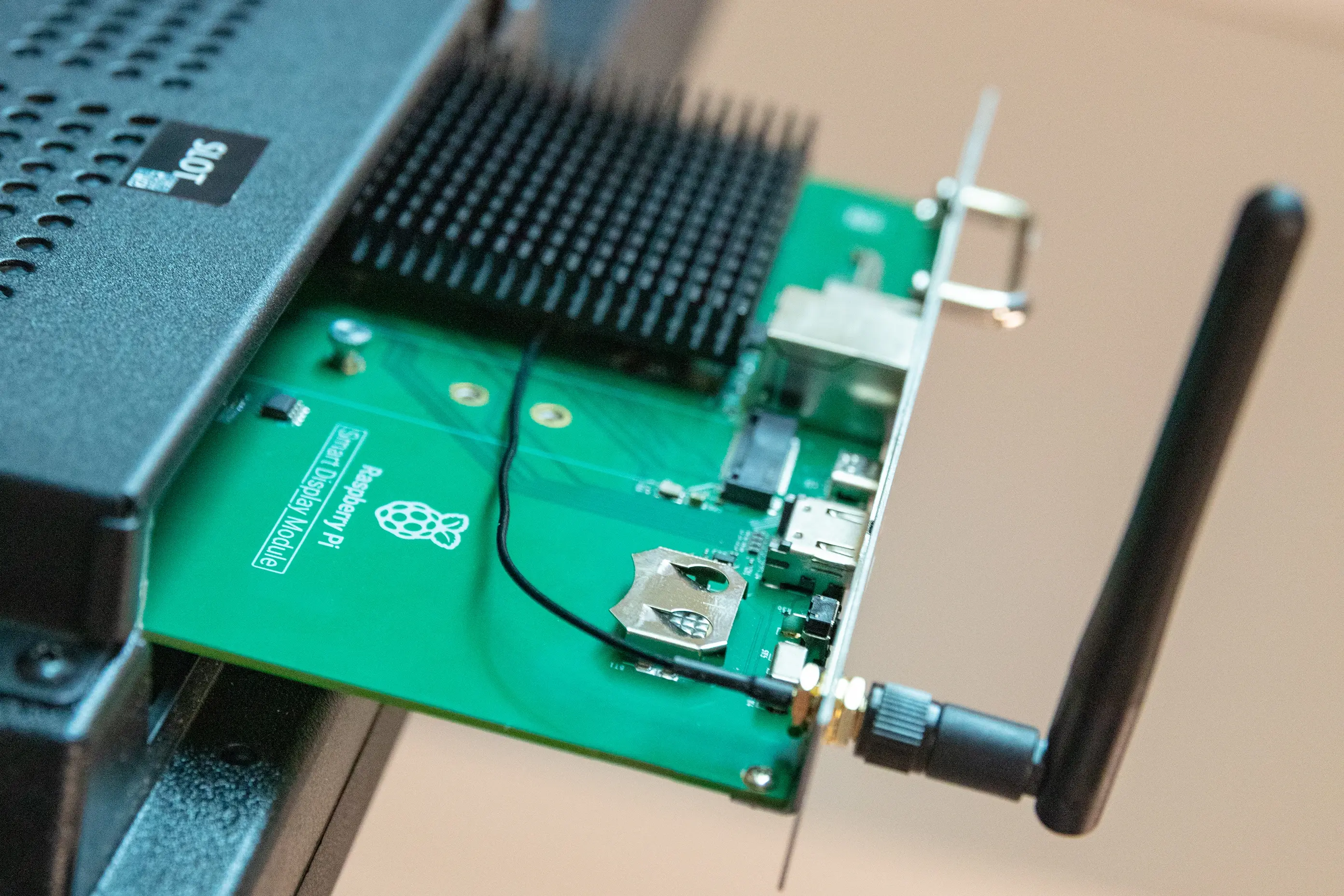

El estándar Intel SDM lleva años entre nosotros: ya lo tratamos en 2018, cuando cubrimos el módulo Axiomtek SDM300s (SDM-S). Estas tarjetas están pensadas para insertarse en pantallas de señalización digital, kioscos, sistemas de punto de venta y equipos similares que sean compatibles. Incorporan un conector de borde PCIe estándar de 98 pines con USB 3.0, HDMI 1.4/2.0 y señalización I2C/UART/SPI, además de puertos Ethernet, HDMI y USB, y una ranura de expansión M.2.
Especificaciones del Raspberry Pi Smart Display Module:
- Compatible con el Raspberry Pi Compute Module 5
- Salida de vídeo – Puerto HDMI 2.0 de tamaño completo
- Cámara – Conector MIPI DSI/CSI-2 de 22 vías (interno)
- Conectividad de red
- Puerto Gigabit Ethernet RJ45
- WiFi 5 y Bluetooth 5.2 (en el CM5) con antena U.FL
- USB
- Puerto USB 3.0 Type-A
- Puerto USB 2.0 Type-C, únicamente para programar el Compute Module 5
- Conector de borde Intel SDM estándar (PCIe x8 de 96 pines)
- HDMI 2.0
- USB 3.0
- 2× I2C
- SPI general
- UART
- Expansión – Ranura PCIe M.2 con clave M compatible con módulos 2230, 2242, 2260 y 2280 (normalmente almacenamiento o acelerador de IA)
- Otros
- Interruptor de modo de arranque
- Botón de encendido externo
- Indicador LED
- Zócalo para pila del RTC (CR2032)
- Anclaje para el kit de antena de Raspberry Pi
- Alimentación – +12 V y +3,3 V a través del conector SDM (por confirmar)
- Dimensiones – 193 x 115 x 25 mm
- Peso – 225 gramos totalmente montado; 146 gramos como módulo independiente
- Ciclo de vida – Disponible hasta al menos enero de 2036
El Raspberry Pi Smart Display Module se suministra con un disipador pasivo de aluminio, cuatro tornillos M3 para fijar el disipador, dos tornillos M2 para fijar el Compute Module 5 y un tornillo de sujeción para asegurar una tarjeta M.2.
No existe software específico para la placa portadora CM5 SDM, por lo que lo más probable es que la mayoría instale Raspberry Pi OS junto con la solución de CMS para señalización digital que prefiera. Aunque Raspberry Pi no incluye ninguna pantalla recomendada, el módulo se desarrolló en colaboración con Sharp Display Solutions Europe, por lo que cabe esperar que sus productos se hayan probado con él. Entre ellos figuran pantallas de gran formato de la línea Sharp MESSAGE, la segunda generación de la serie M y la sexta generación de la serie P.
El Raspberry Pi Smart Display Module se vende por 30 dólares, más impuestos y gastos de envío, a través de distribuidores autorizados. Puedes consultar más detalles en la página del producto.
Traducido del artículo en inglés «$30 Raspberry Pi Smart Display Module for CM5 targets digital signage displays and kiosks» de Jean-Luc Aufranc (CNXSoft).
