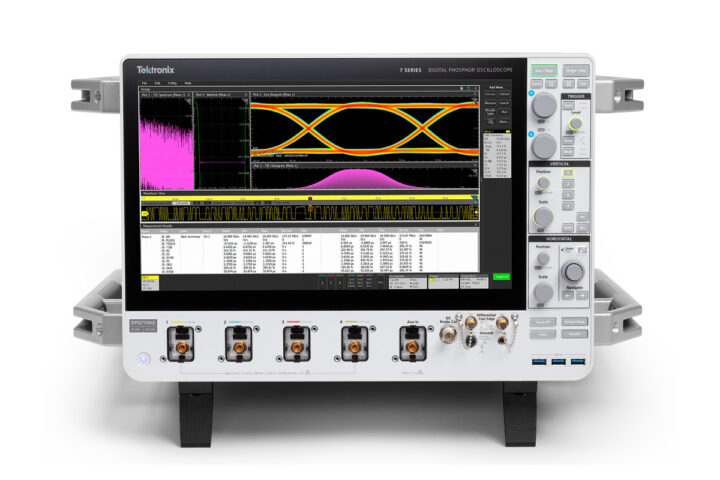

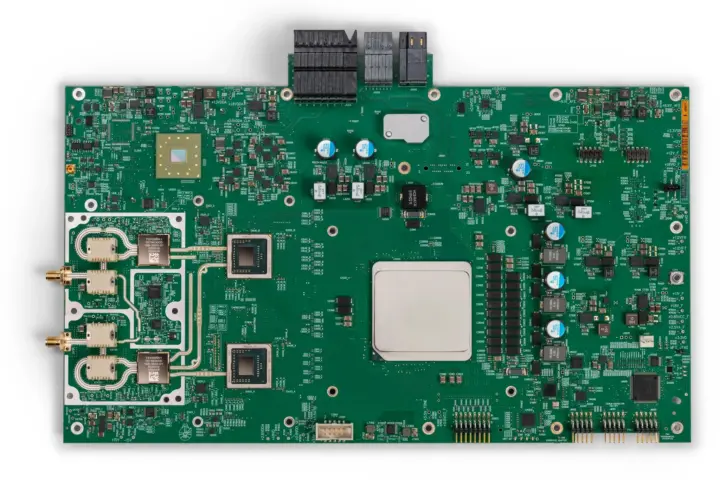

Tektronix ha presentado la serie 7 DPO (Digital Phosphor Oscilloscope), y la compañía asegura que el modelo DPO718AX es el primer osciloscopio de altas prestaciones del mundo con 8 canales y hasta 25 GHz de ancho de banda analógico por canal (con un muestreo de 125 GS/s). La nueva familia está pensada para ensayos de conformidad de interfaces serie de alta velocidad, análisis de RF de banda ancha e investigación en física de alta energía.
Con un procesador AMD EPYC Embedded 3351 de 12 núcleos acompañado de 96 GB de RAM, 1,6 TB de almacenamiento, una GPU NVIDIA T1000 y una pantalla táctil de 15,6 pulgadas, el osciloscopio se parece más a un PC de gama alta ejecutando Linux (o Windows 10 LTSC). También incorpora un puerto SFP+ de 10 Gbps con tecnología TekHSI para transferir grandes volúmenes de datos de formas de onda a un PC externo, con un rendimiento que Tektronix cifra hasta 11 veces superior.
Especificaciones clave de la serie 7 DPO de Tektronix:
- SoC – Procesador AMD EPYC Embedded 3351 de 12 núcleos a 3 GHz
- GPU – GPU NVIDIA T1000 con 896 núcleos NVIDIA CUDA
- Memoria del sistema – 96 GB de RAM
- Almacenamiento
- SSD NVMe extraíble de más de 1,6 TB (SSD con un sistema operativo Linux cerrado)
- Opcionalmente, SSD secundario con Windows 10 LTSC 2021
- Pantalla – TFT en color de 15,6 pulgadas (396 mm), multitáctil capacitiva y resolución de 1920 x 1080
- Salida de vídeo
- DisplayPort hasta 2560 x 1440 a 60 Hz en Windows
- HDMI hasta 1920 x 1200 a 60 Hz en Windows
- Características del osciloscopio
- Canales

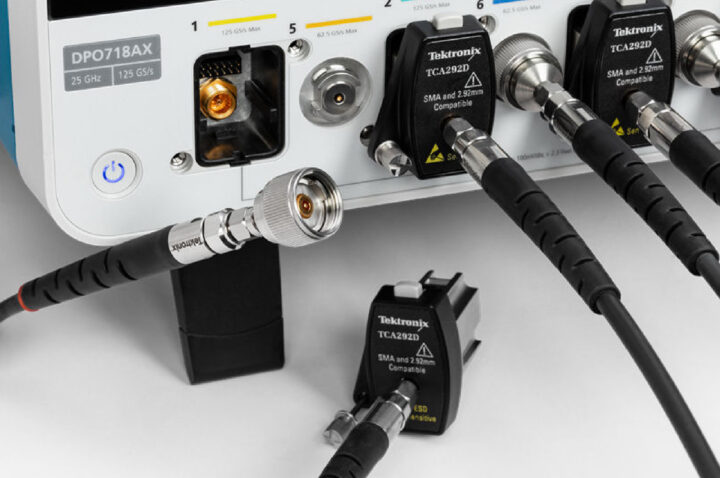

- DPO714AX – 4x TekConnect con adaptadores de entrada de 50 Ω y 2,92 mm
- DPO718AX – 8 canales mediante 4x TekConnect y 4 entradas Planar Crown de 50 Ω y 2,92 mm
- Auxiliar – 1x Aux In (TekConnect)
- Ancho de banda – 8, 10, 13, 16, 20 o 25 GHz (ampliable)
- Frecuencia de muestreo (tiempo real) – 125 GS/s en 4 canales, o 62,5 GS/s en 8 canales
- Resolución vertical – ADC de 12 bits con un elevado número efectivo de bits (ENOB)
- Longitud de registro – 500 Mpoints de serie, 1 o 2 Gpoints en opción
- Velocidad de captura de formas de onda – Hasta 150.000 wfms/s con FastAcq; más de 30.000.000 wfms/s de velocidad de disparo máxima con FastFrame
- Análisis de datos – Incluye un detector de errores de bit integrado de 26,6 Gbps para flujos de datos NRZ (requiere las opciones 7-ERRDET y 7-ST1)
- Generador de señales – Generador de funciones arbitrarias (AFG) de 100 MHz opcional con 13 tipos de forma de onda predefinidos
- Contador de frecuencia – Se incluye un contador de frecuencia de disparo de 11 dígitos sin coste adicional al registrar el producto
- Reducción de ruido – Tecnología QuietChannel con ecualización lineal de tiempo continuo (CTLE) activa y 7 ajustes de refuerzo
- Canales

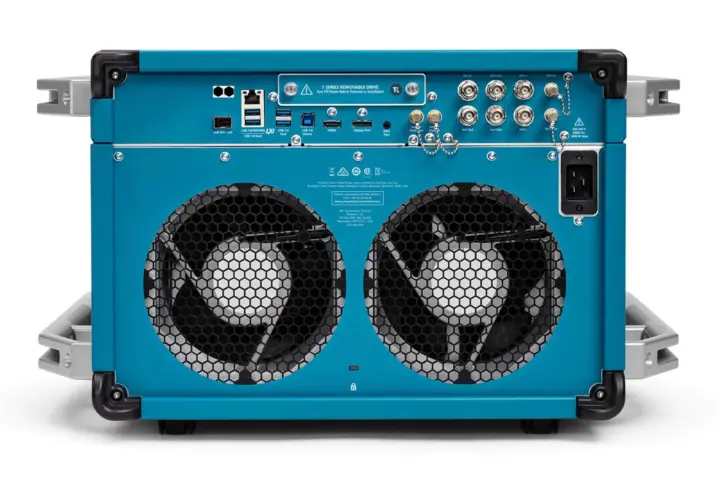

- Conectividad de red
- Puerto 10GbE SFP+ (compatible con la transmisión de datos de alta velocidad TekHSI)
- Puerto Gigabit Ethernet RJ45
- USB
- 7x puertos host USB 3.0 SuperSpeed (3 frontales y 4 traseros)
- 1x puerto dispositivo USB 3.0 (trasero)
- Otras E/S – Sample Clock In/Out (SMA), Ext Ref In (BNC), Ref Clock Out (BNC), Sync In/Out, Aux Out (BNC), Aux In (TekConnect)
- Alimentación – 100-240 V CA a 50/60 Hz; consumo máximo de 1600 W
- Dimensiones – 327 x 560 x 620 mm (con asas)
- Peso – 38,1 kg (84 libras)
Los DPO de la serie 7 de Tektronix funcionan con un sistema operativo embebido cerrado estándar basado en Linux, con la opción de instalar Windows 10 LTSC 2021 en un SSD extraíble secundario. Para el control remoto y la transferencia de datos utiliza el framework TekHSI basado en gRPC, que descarga los datos a un PC externo con una velocidad hasta 20 veces superior a la de las conexiones Ethernet VXI-11 (VISA).
El control remoto está disponible a través de e*Scope desde un navegador web estándar, mientras que la biblioteca de E/S TekVISA y los controladores de instrumento IVI-COM permiten la comunicación por LAN o USBTMC. El osciloscopio también es compatible con TekDrive para compartir archivos en la nube y con SignalVu-PC para el análisis de señales vectoriales.

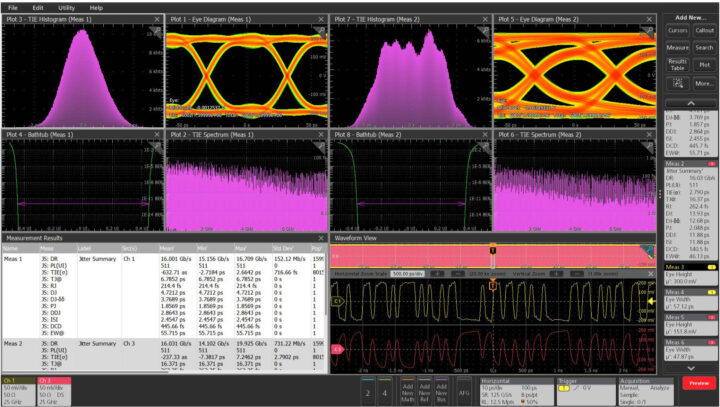

También existe la posibilidad de añadir software de análisis avanzado, como la opción 7-DJA para análisis avanzado de jitter y diagramas de ojo, y las opciones 7-SIM o 7-SIMA para el modelado de integridad de señal. Un traductor de interfaz programática (PI) ofrece compatibilidad con los comandos de automatización de la antigua serie DPO70000C/DX/SX.
Los DPO de la serie 7 de Tektronix ya se pueden configurar y pedir, con un precio de partida de nada menos que 178.000 dólares para el DPO714AX de 4 canales, mientras que el DPO718AX de 8 canales arranca en 308.000 dólares. Se trata únicamente del coste del hardware; las licencias de software opcionales para ensayos de conformidad, SignalVu-PC y funciones de análisis avanzado se facturan aparte. Hay más información sobre los DPO en su página de producto y en la nota de prensa.
Vía Hackster.io
Traducido del artículo en inglés «High-end 8-channel oscilloscope features 12-core AMD EPYC CPU, 96GB RAM, 15.6-inch display, and more» de Debashis Das.
