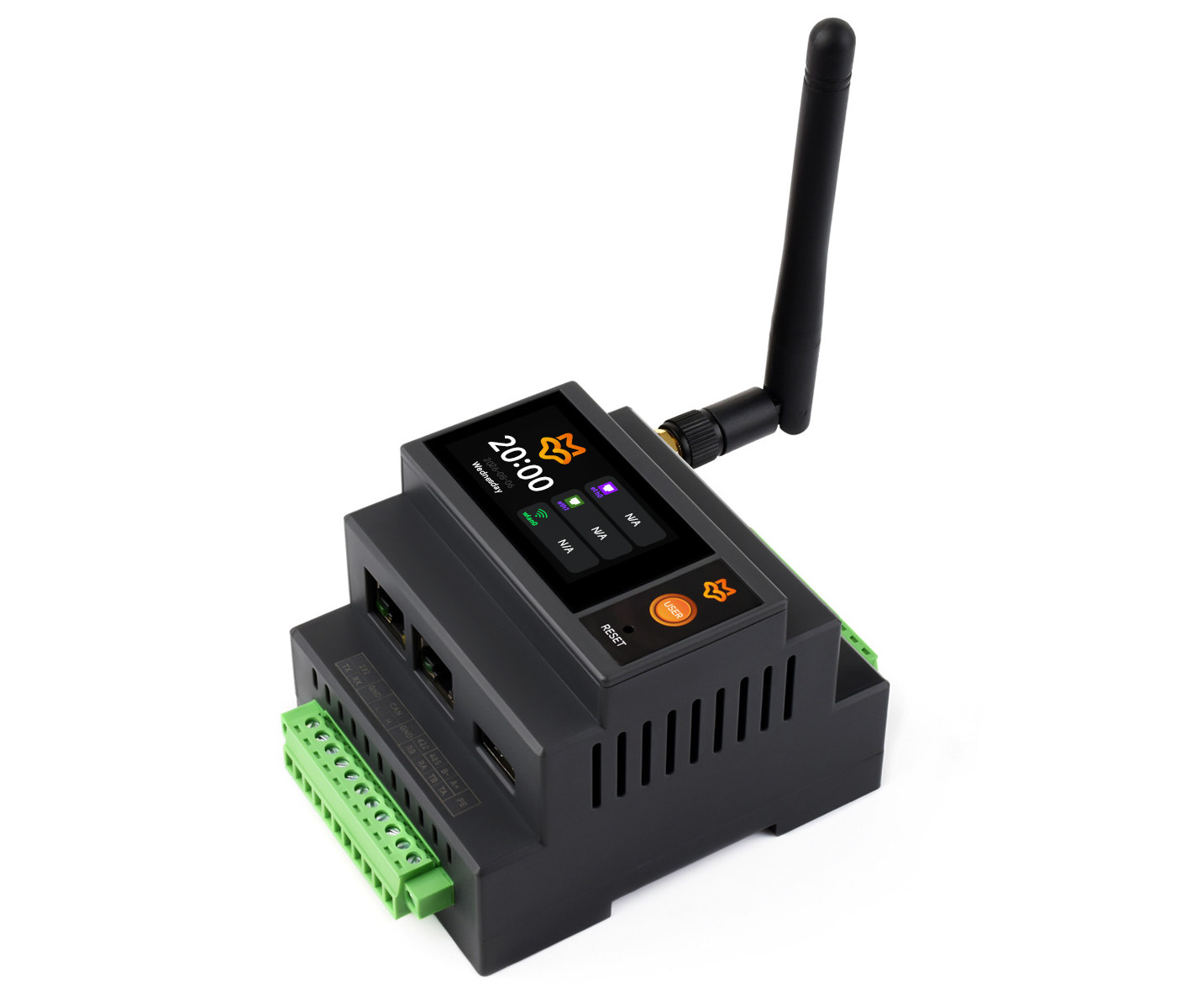

El Luckfox Lyra PLC es un controlador lógico programable basado en Linux, alimentado por un SoC Rockchip RK3506B de tres núcleos Arm Cortex-A7, equipado con doble Ethernet, conectividad inalámbrica Wi-Fi 6 y Bluetooth 5.2, una pantalla LCD táctil de 1,9 pulgadas y una amplia gama de entradas y salidas.
La mayoría de las E/S se distribuyen a través de dos bloques de terminales de 11 polos con un RS232, dos RS422/RS485, un bus CAN y dos relés, además de conectores más pequeños para I2C, GPIO y depuración. El sistema puede alimentarse mediante USB-C (solo 5 V), a través de los pines del bloque de terminales que admiten una entrada de 7 V a 24 V CC, o con un módulo PoE opcional.
Especificaciones del Luckfox Lyra PLC:
- SoC – Rockchip RK3506B
- CPU
- 3 núcleos Arm Cortex-A7 a hasta 1,2 GHz
- Núcleo Arm Cortex-M0 en tiempo real
- GPU – Solo GPU 2D
- Sin VPU ni NPU
- CPU
- Memoria del sistema – 512 MB de DDR3L
- Almacenamiento – 8 GB de memoria flash eMMC
- Pantalla – LCD táctil de 1,9 pulgadas con resolución de 320 x 170
- Red
- 2 puertos Ethernet RJ45 de 10/100 Mbps
- Wi-Fi 6 de 2,4 GHz y Bluetooth 5.2 LE mediante antena externa
- USB – Puertos USB 2.0 OTG (1x USB-A, 1x USB-C)
- E/S

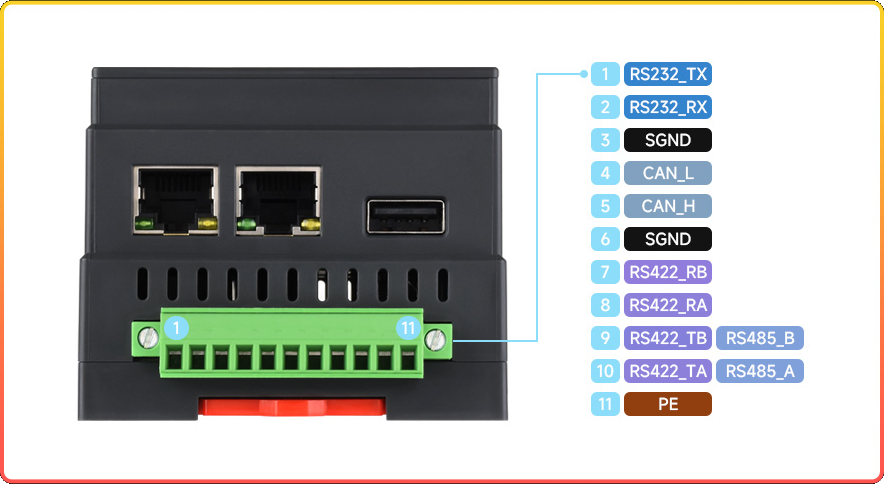

- Bloque de terminales de 11 polos con 1x bus CAN, 1x RS232, 1x RS422/RS485

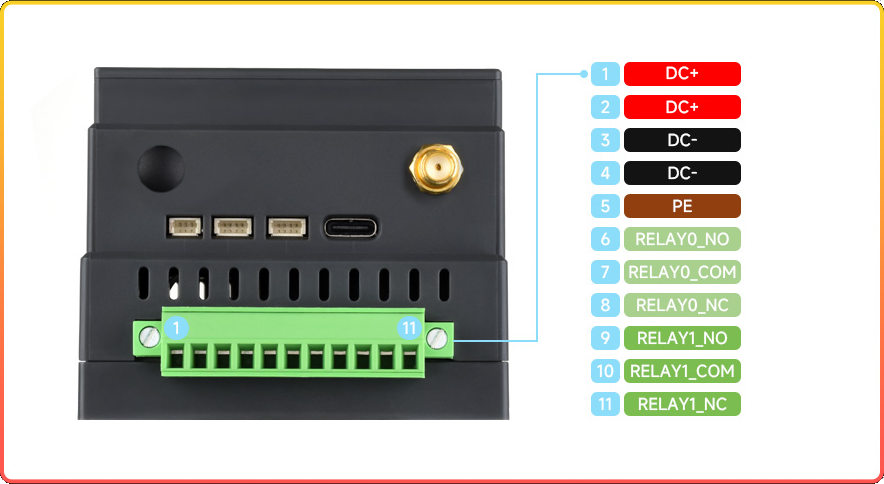

- Bloque de terminales de 11 polos
- 2 relés
- 1x normalmente abierto (NO)
- 1x normalmente cerrado (NC)
- Clasificación de contactos del relé – ≤10 A 250 V CA o ≤10 A 30 V CC
- Alimentación – 7-24 V CC
- 2 relés

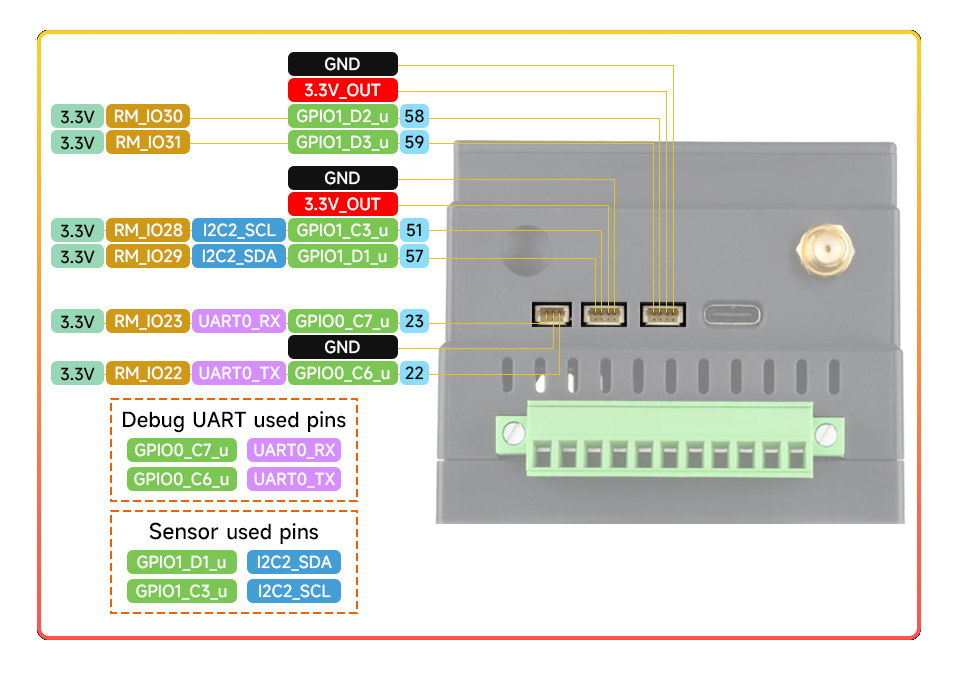

- Conector I2C de 4 pines
- Conector GPIO de 4 pines
- Depuración – Conector serie de depuración de 3 pines
- Varios
- Botones de reinicio y de usuario
- Interruptores de resistencia de terminación de 120 Ω
- RTC integrado y sensor de temperatura y humedad
- Carcasa montable en carril DIN
- Fuente de alimentación
- 5 V mediante el puerto USB-C
- 7-24 V CC mediante el bloque de terminales
- Entrada PoE opcional IEEE 802.3af
- Dimensiones – Cabe en un volumen de 87,80 x 71,84 x 60,50 mm

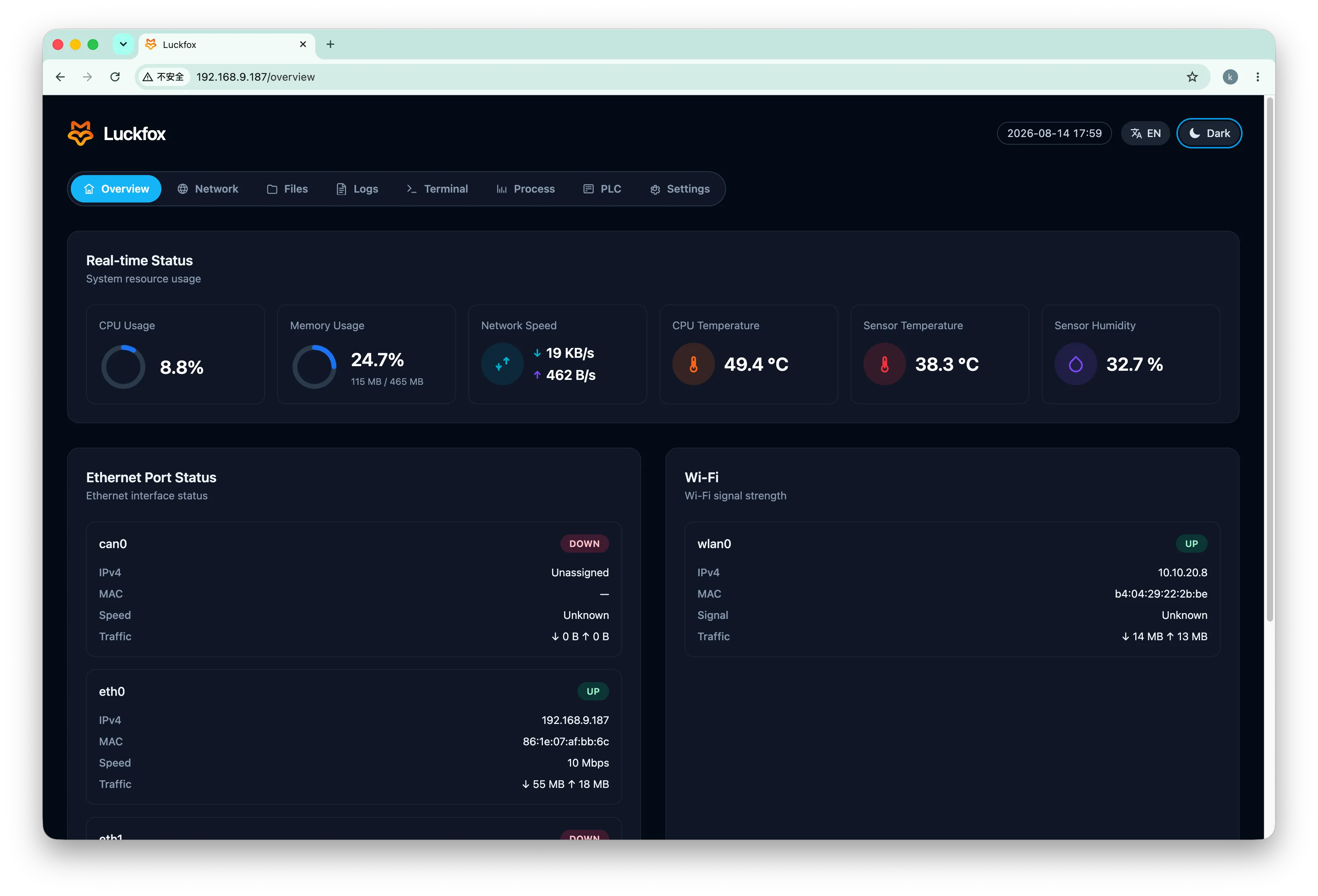

El Luckfox Lyra PLC ejecuta una imagen de sistema operativo basada en Debian 12 sobre Linux 6.1 y admite la instalación de Node-RED, OpenPLC y otro software. Se configura principalmente a través de un panel web con las siguientes funciones/secciones:
- Resumen – CPU, memoria, temperatura, tráfico de red, estado de Ethernet y Wi-Fi
- Red – WAN/LAN, Wi-Fi, hora, mDNS, enrutamiento, cortafuegos, reenvío de puertos y red remota
- Archivos – Examinar, subir, descargar, renombrar y eliminar archivos en el almacenamiento interno o USB
- Registros – Ver y descargar los registros de arranque
- Terminal – Ejecutar comandos desde un terminal en el navegador
- Procesos – Gestionar procesos y servicios del sistema
- PLC – Configurar hardware, dispositivos, relés, enlaces, recopilación, informes y puentes de protocolo
- Ajustes – Autenticación, TLS, claves SSH, contraseña del sistema, actualizaciones, watchdog, copia de seguridad, reinicio y apagado

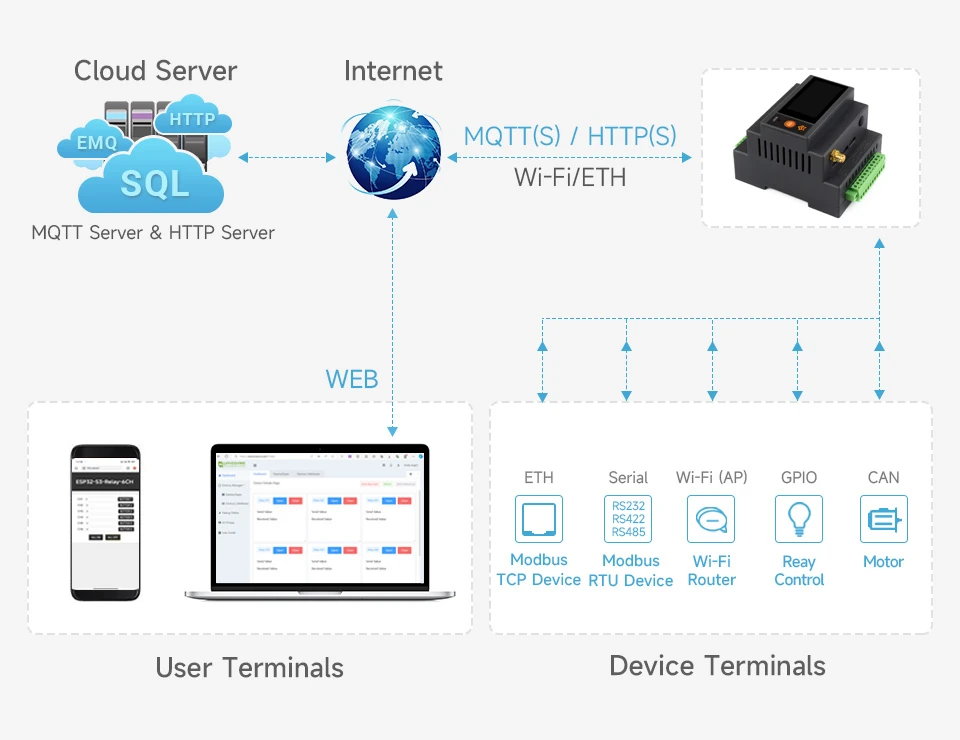

La compañía también destaca una serie de funciones de PLC que utilizan RS232, RS485/RS422, CAN, I2C, Modbus RTU/TCP y control de relés. El sistema puede publicar o recibir datos mediante los protocolos MQTT, TCP, UDP o HTTP, y puede utilizarse como pasarela para puentes CAN-serie, CAN-Ethernet y serie-Ethernet. La información para empezar se puede encontrar en la wiki del sitio web de Luckfox.
Hay muchos PLC basados en Linux en el mercado, incluidos el JetHome JetHub D1, un PLC basado en Raspberry Pi 4 de Industrial Shields, el OpenEmbed EdgeLogix-1145 (CM5) y muchos otros. El Luckfox Lyra PLC parece una opción económica sin resultar tan «de juguete» como el M5Stack StampPLC.
Encontramos por primera vez el Luckfox Lyra PLC en AliExpress por 100,99 $ (o 107,99 $ con PoE), pero también se vende en la tienda de Waveshare por 83,99 $/89,99 $, y es posible que pronto aparezca en la tienda de Amazon de la compañía. Como nota al margen, Rockchip no quiere correr riesgos con las sanciones, por lo que se asegura de que los productos finales con sus chips no se vendan a jurisdicciones de riesgo, y el aviso que aparece a continuación se muestra tanto en AliExpress como en Waveshare.
Prohibido por el fabricante Rockchip: no tenemos permitido enviar este producto ni ofrecer soporte técnico a los siguientes países/regiones: Rusia, Bielorrusia, Cuba, Irán, Corea del Norte, Siria, Crimea y las regiones de Donetsk y Luhansk de Ucrania. (Los países o regiones pueden cambiar según las actualizaciones o revisiones de las normas de control de exportaciones).
Traducido del artículo en inglés «Luckfox Lyra PLC – A Linux-based Rockchip RK3506B industrial controller with RS232, RS422, RS485, CAN bus, and relays» de Jean-Luc Aufranc (CNXSoft).
