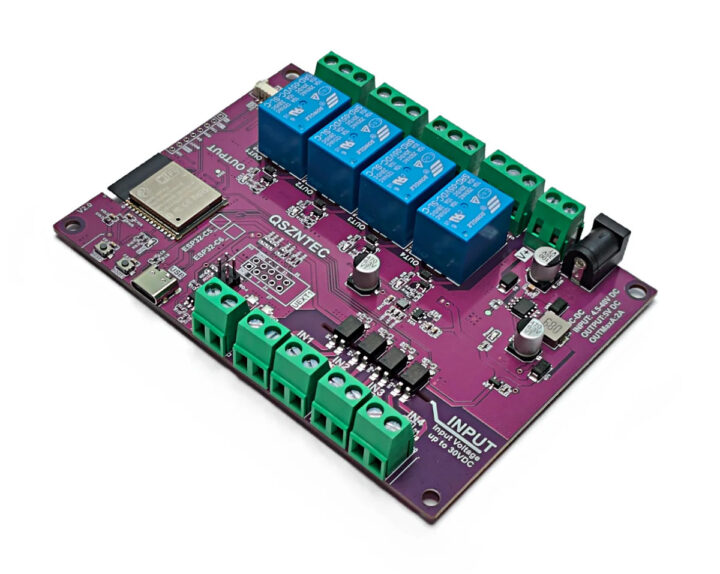

La placa Maker Go ESP32-C5-EVB es una placa basada en ESP32-C5 con cuatro relés, cuatro entradas optoaisladas, comunicación RS-485 y soporte de conectividad Wi-Fi 6, Bluetooth Low Energy 5.0 y Thread/Zigbee.
Es una variante de la placa Maker Go ESP32-C6-EVB lanzada en 2024 que sustituye el módulo ESP32-C6 por un módulo ESP32-C5 y el conector GPIO por un bloque de terminales para RS-485. La Maker Go ESP32-C6-EVB era en su mayor parte un clon de la Olimex ESP32-C6-EVB, y aunque Olimex ya lanzó su propia ESP32-C5-EVB, esta tiene un diseño diferente con relés de doble canal.

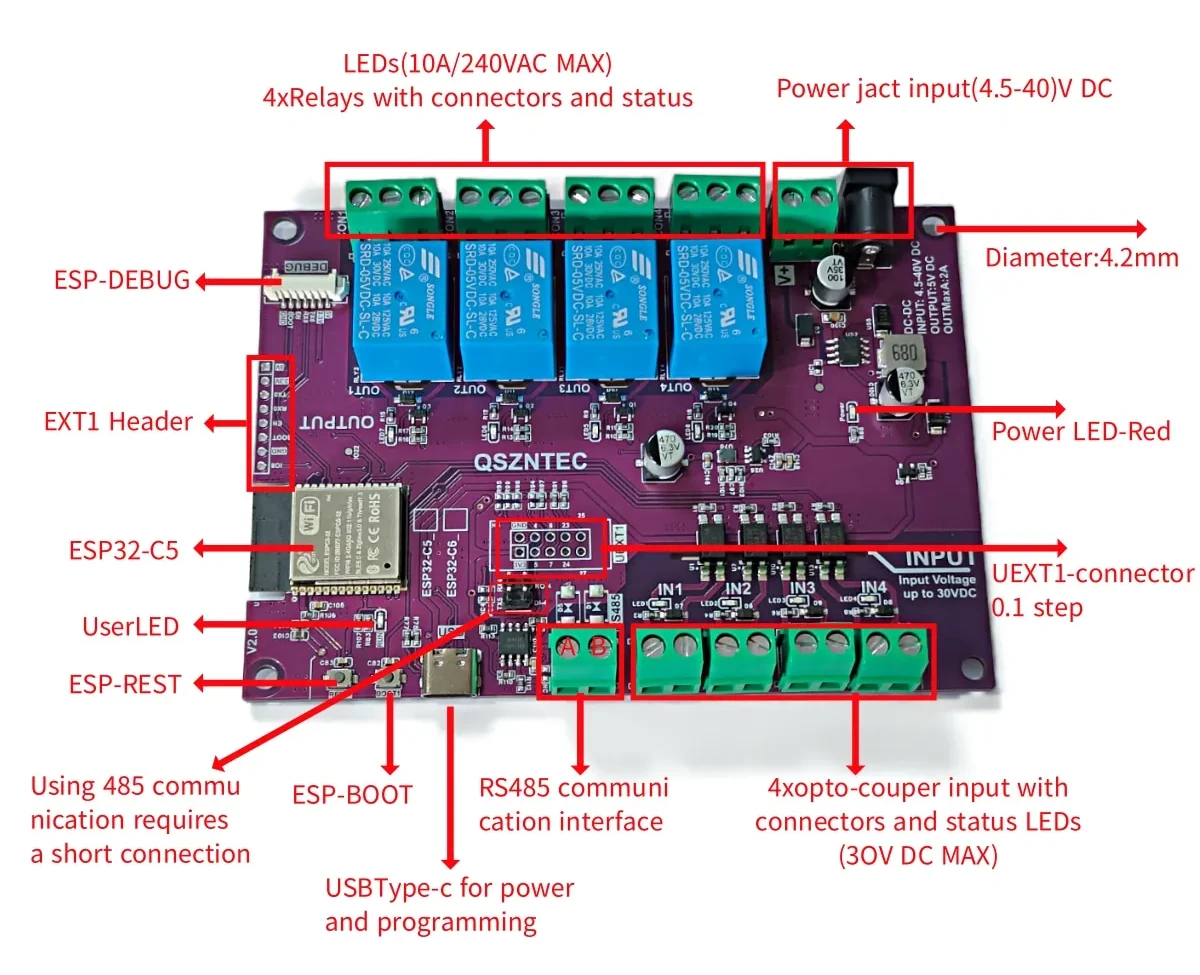

Especificaciones de la placa Maker Go ESP32-C5-EVB:
- Módulo inalámbrico – Módulo DOIT ESPC5-32
- SoC – Espressif Systems ESP32-C5
- CPU
- Procesador RISC-V de 32 bits de un solo núcleo a hasta 240 MHz
- Núcleo RISC-V de bajo consumo a 40 MHz que actúa como procesador principal para aplicaciones sensibles al consumo de energía
- Memoria – 384 KB de SRAM integrada, soporte de PSRAM externa
- Almacenamiento – 320 KB de ROM, soporte de flash externa
- Conectividad
- Wi-Fi 6 802.11ax de doble banda en las bandas de 2,4 GHz y 5 GHz, con soporte del estándar 802.11b/g/n Wi-Fi 4 para compatibilidad con versiones anteriores
- Bluetooth 5.0 Low Energy (LE)
- Radio 802.15.4 para Zigbee 3.0, Thread 1.3 y Matter
- CPU
- Almacenamiento – 4 MB de flash SPI
- Antena de PCB
- SoC – Espressif Systems ESP32-C5
- USB – Puerto USB Tipo C para programación y depuración JTAG
- E/S y expansión
- 4x relés (10A/240VCA) con bloques de terminales de 3 pines
- 4x entradas optoaisladas para tensión continua de hasta 30 VCC
- Bloque de terminales RS485
- 2x conectores UEXT
- Depuración/Programación – Conector ESP-DEBUG compatible con ESP-PROG
- Varios
- Botones de reset y de usuario
- LED de usuario
- Alimentación – Entrada de 4,5 – 40 V CC mediante conector jack de CC o bloque de terminales de 2 pines
- Dimensiones – 12,2 x 8,7 cm
La empresa proporciona esquemas PDF y sketches de Arduino para RS485, relés y entradas optoaisladas en una wiki de ICBBuy, donde la placa también se conoce como ESP32-C5-EVBPlus.

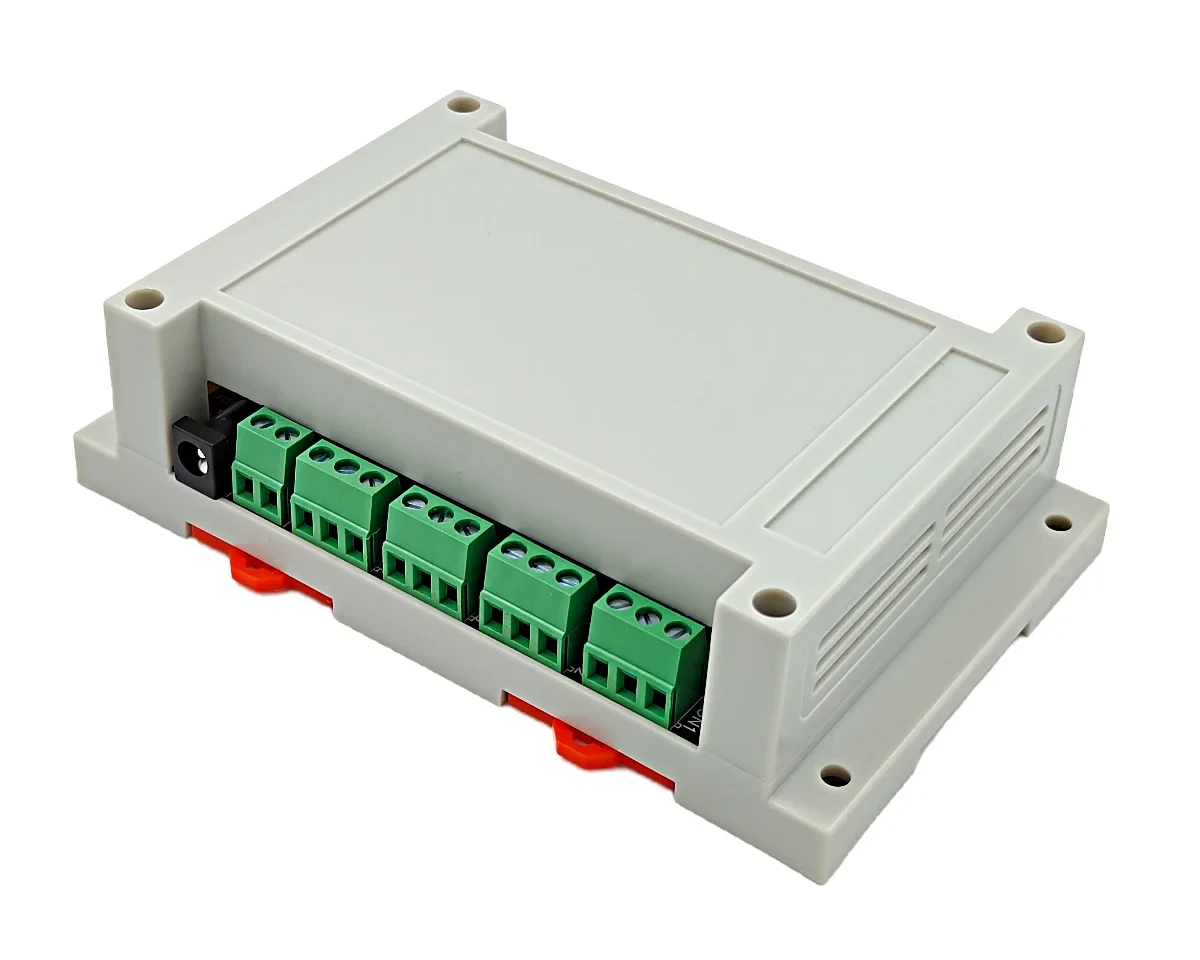

Con la placa también se ofrece una carcasa/caja montable en carril DIN, y parece ser la misma que se utilizaba con el modelo anterior ESP32-C6-EVB.
Encontré por primera vez la placa Maker Go ESP32-C5-EVB en AliExpress por 21,15 $. Sin embargo, ese precio corresponde solo a la placa, y la empresa vende la carcasa para carril DIN por 7,12 $. Alternativamente, encontrarás la placa y un combo placa+carcasa en Tindie por 14,95 $ y 20,95 $, respectivamente.
Traducido del artículo en inglés «Maker Go ESP32-C5-EVB board features RS-485 interface, four relays, four opto-isolated inputs» de Jean-Luc Aufranc (CNXSoft).
