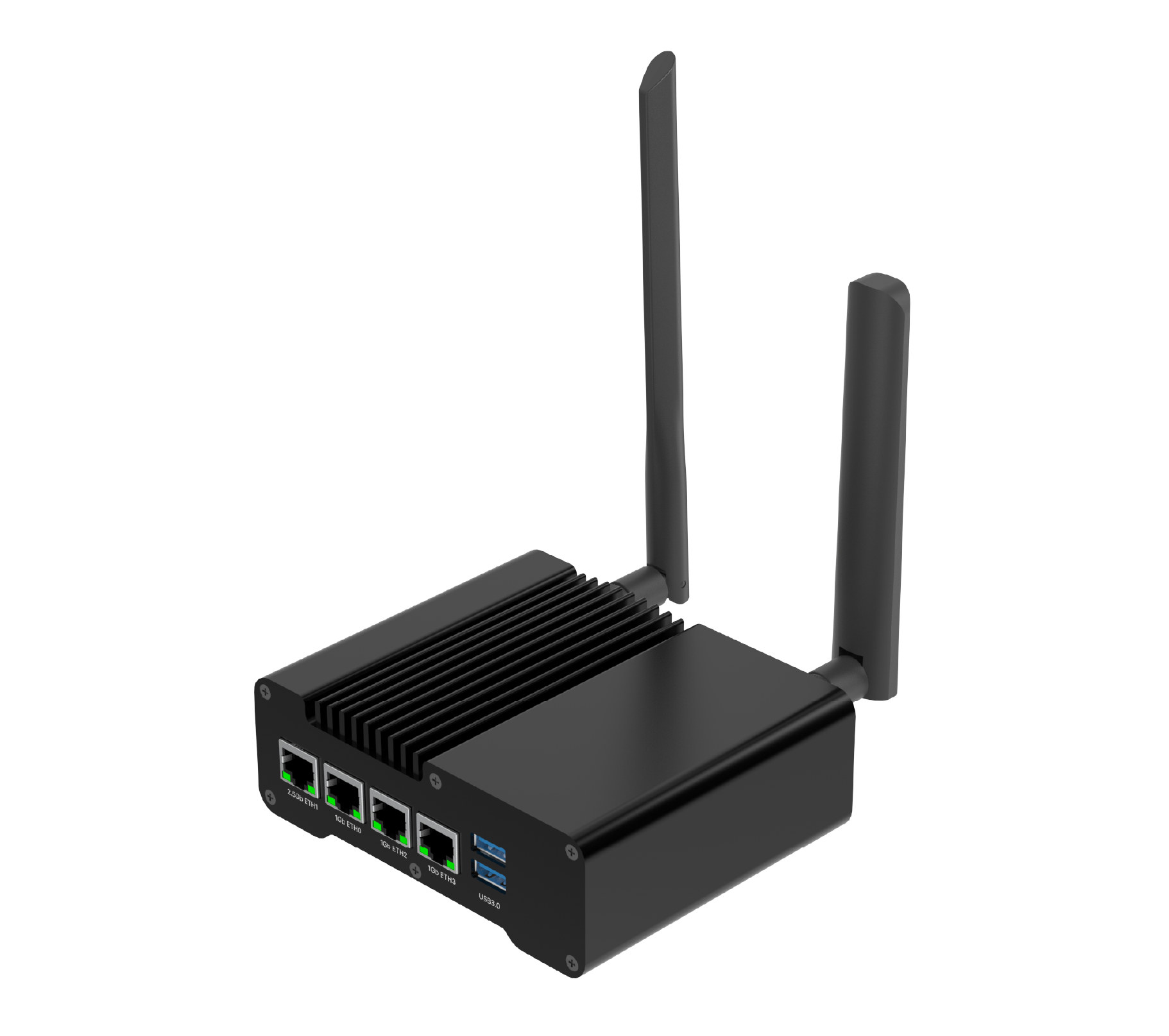

RAKwireless acaba de lanzar el WisGate Connect Router RAK7392 (que no debe confundirse con el anterior WisGate Connect RAK7391), un router y gateway perimetral de grado industrial construido alrededor del Raspberry Pi Compute Module 4/5 (CM4/CM5). El sistema incluye tres puertos Ethernet Gigabit, un puerto 2.5GbE, expansión inalámbrica mediante una ranura mini PCIe y conectores WisBlock para módulos de sensores y E/S.
El gateway está diseñado para aplicaciones de IoT industrial como computación perimetral (edge computing), VPN, conversión Modbus a MQTT y reenvío de paquetes LoRaWAN, eliminando la necesidad de múltiples placas y adaptadores USB en despliegues complejos.
Especificaciones del WisGate Connect Router RAK7392:
- Opciones de SoM (una u otra)
- Raspberry Pi CM4 – procesador Broadcom BCM2711 de cuatro núcleos Cortex-A72 a 1,5 GHz
- Raspberry Pi CM5 – procesador Broadcom BCM2712 de cuatro núcleos Cortex-A76 a 2,4 GHz
- El almacenamiento y la memoria dependerán del módulo
- Almacenamiento – zócalo para tarjeta microSD solo para módulos CM4/CM5 Lite
- Redes
- 3 puertos Ethernet Gigabit (eth1, eth2, eth3)
- 1 puerto Ethernet 2,5 Gigabit (eth0, conectado a través del conmutador PCIe)
- Rendimiento agregado de más de 4 Gbps entre los cuatro puertos
- Inalámbrico – Wi-Fi 5 opcional (802.11 b/g/n/ac) y Bluetooth 5.0, si el módulo de computación seleccionado lo admite
- USB
- 2 puertos USB 3.0 Tipo-A
- Puerto USB Type-C de depuración/UART de consola
- Puerto USB Type-C para flashear la eMMC mediante rpiboot
- Expansión
- Ranura mini PCIe compatible con módulos LoRa, tarjetas perimetrales mioty o módulos Zigbee/Z-Wave
- Ranura de sensores WisBlock
- Ranura de E/S WisBlock (I2C y GPIO)
- Varios
- Chip criptográfico ATECC608
- 2 recortes para antenas SMA (para Wi-Fi y la radio de expansión MiniPCIe)
- Reloj en tiempo real (RTC) PCF85063AT con zócalo de batería de respaldo CR2032 (admite wake-up/watchdog)
- Botón de reinicio e interruptor de flasheo
- Alimentación
- Entrada – 12 VCC mediante conector de barril de 2,1 x 5,5 mm; incluye protección contra sobretensiones
- Consumo – aproximadamente 5–7 W en modo típico con CM4 (se recomienda una fuente de alimentación de 25 W)
- Dimensiones – 132 x 109 x 45 mm
- Rango de temperatura – -20 °C a 85 °C (0 °C a 70 °C para USB 3.0 y el zumbador)
- Gabinete – gabinete compacto de aluminio que actúa como disipador pasivo

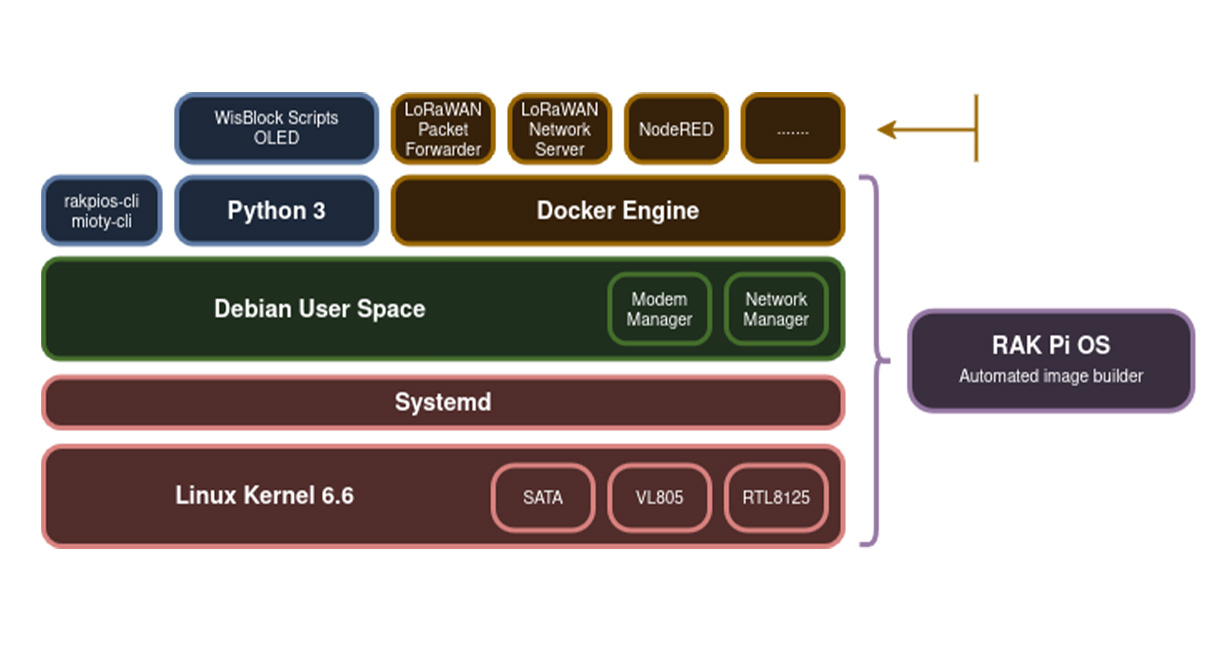

En el lado del software, RAKwireless ofrece RAKPiOS, una bifurcación personalizada de Raspberry Pi OS que viene preconfigurada con todos los controladores de dispositivo necesarios, mejoras de seguridad y un entorno Docker preinstalado. La conectividad de red la gestiona NetworkManager, lo que facilita la configuración de IP estáticas, credenciales Wi-Fi o APN celulares mediante nmcli o archivos de conexión estándar.
La compañía también ofrece documentación de hardware y software para el RAK7392, que incluye la hoja de datos con los detalles de hardware y la distribución de pines, una guía de inicio rápido para flashear RAKPiOS y configurar las conexiones Ethernet, Wi-Fi y celulares, y una guía de servicios con plantillas Docker para reenviadores de paquetes LoRaWAN, ChirpStack, The Things Stack, Grafana e InfluxDB. La documentación también enumera los módulos CM4/CM5 compatibles y las tarjetas de expansión mPCIe. También puedes leer nuestra reseña anterior del gateway WisGate Connect (RAK7391) para comprender mejor las capacidades y el software utilizado en este tipo de gateway/router.

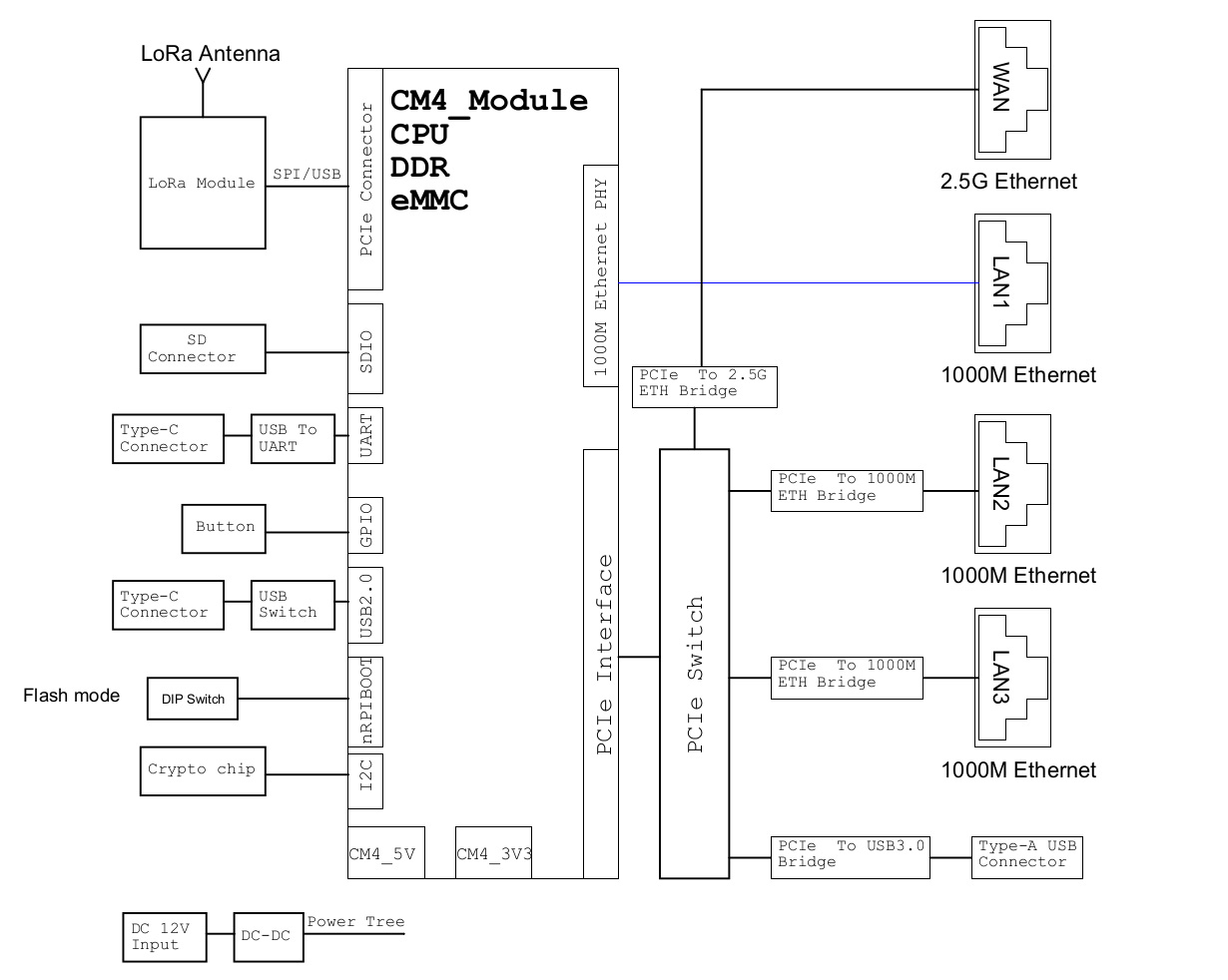

Vale la pena señalar que el RAK7392 tiene tres puertos GbE y un puerto 2.5GbE. De esos tres, un puerto GbE se conecta directamente al CM4, mientras que los otros tres puertos Ethernet y los dos puertos USB 3.0 comparten la única vía PCIe Gen 2 del CM4 a través de un conmutador PCIe. Como resultado, los puertos no pueden alcanzar todos sus velocidades máximas al mismo tiempo. RAKwireless informa de unos 1,8–2,0 Gbps en el puerto 2.5GbE y de más de 4 Gbps de rendimiento combinado en los cuatro puertos Ethernet.
Ya existen muchos gateways y routers industriales basados en Raspberry Pi CM4/CM5 con conectividad LoRaWAN (a menudo como opción), incluidos el gateway IoT SRG-CM4 de AAEON con doble Ethernet Gigabit e interfaces industriales serie/DI/DO, el controlador IoT perimetral reComputer R1025-10 de Seeed Studio para carril DIN, el sistema industrial CM4-IO-POE-4G-Box de Waveshare con CAN/RS232/RS485 y conectividad celular opcional, y el gateway para exteriores EDATEC ED-GWL2110, entre otros.
| Característica | WisGate Connect Router RAK7392 | Seeed reRouter CM4 | Placa router CM4 de Waveshare | Gateway celular Sixfab |
|---|---|---|---|---|
| CM4 para Raspberry Pi | Sí | Sí | Sí | Sí |
| Ruta de migración a CM5 | Sí | Limitada | Limitada | Varía |
| Cuatro puertos Ethernet | Sí | No | Varía | Varía |
| Interfaz 2.5GbE | Sí | No | Algunos modelos | Varía |
| Expansión MiniPCIe | Sí (USB + SPI) | Limitada | Parcial | Centrada en celular |
| Soporte de concentrador para LoRa | Sí | Limitado | Limitado | Limitado |
| Despliegue con Docker | Nativo vía RAKPiOS | Configurado por el usuario | Configurado por el usuario | Configurado por el usuario |
| Expansión WisBlock | Sí | No | No | No |
| Expansión GPIO / E/S industrial | Sí | Limitada | Limitada | Limitada |
| Aplicaciones de gateway de protocolos | Sí | Parciales | Parciales | Parciales |
| Alojamiento MQTT / Node-RED | Sí | Sí | Sí | Sí |
| Uso como dispositivo VPN | Sí | Sí | Sí | Sí |
| Plataforma host de gateway para LoRaWAN | Sí | Limitada | Limitada | Limitada |
| Computación perimetral industrial | Sí | Moderada | Moderada | Moderada |
| Alojamiento de aplicaciones Linux personalizadas | Sí | Sí | Sí | Sí |
| Despliegue objetivo | Redes + computación perimetral + expansión inalámbrica | Redes + proyectos perimetrales | Hardware de red CM4 | Conectividad celular |
Router WisGate Connect RAK7392 frente a una placa router CM4 típica (fuente: RAKwireless)
El WisGate Connect Router RAK7392 se vende por $535 en AliExpress o en la tienda de RAKwireless como unidad completa con un módulo Raspberry Pi CM4. La configuración exacta de RAM y almacenamiento del router no se menciona claramente, por lo que deberás ponerte en contacto con la compañía para obtener más detalles. RAKwireless también menciona que el hardware está diseñado para funcionar con el CM5, pero por ahora no hay opción de compra del CM5.
Traducido del artículo en inglés «Raspberry Pi CM4/CM5-based WisGate Connect Router RAK7392 offers 2.5GbE, mini PCIe, and WisBlock expansion» de Debashis Das.
