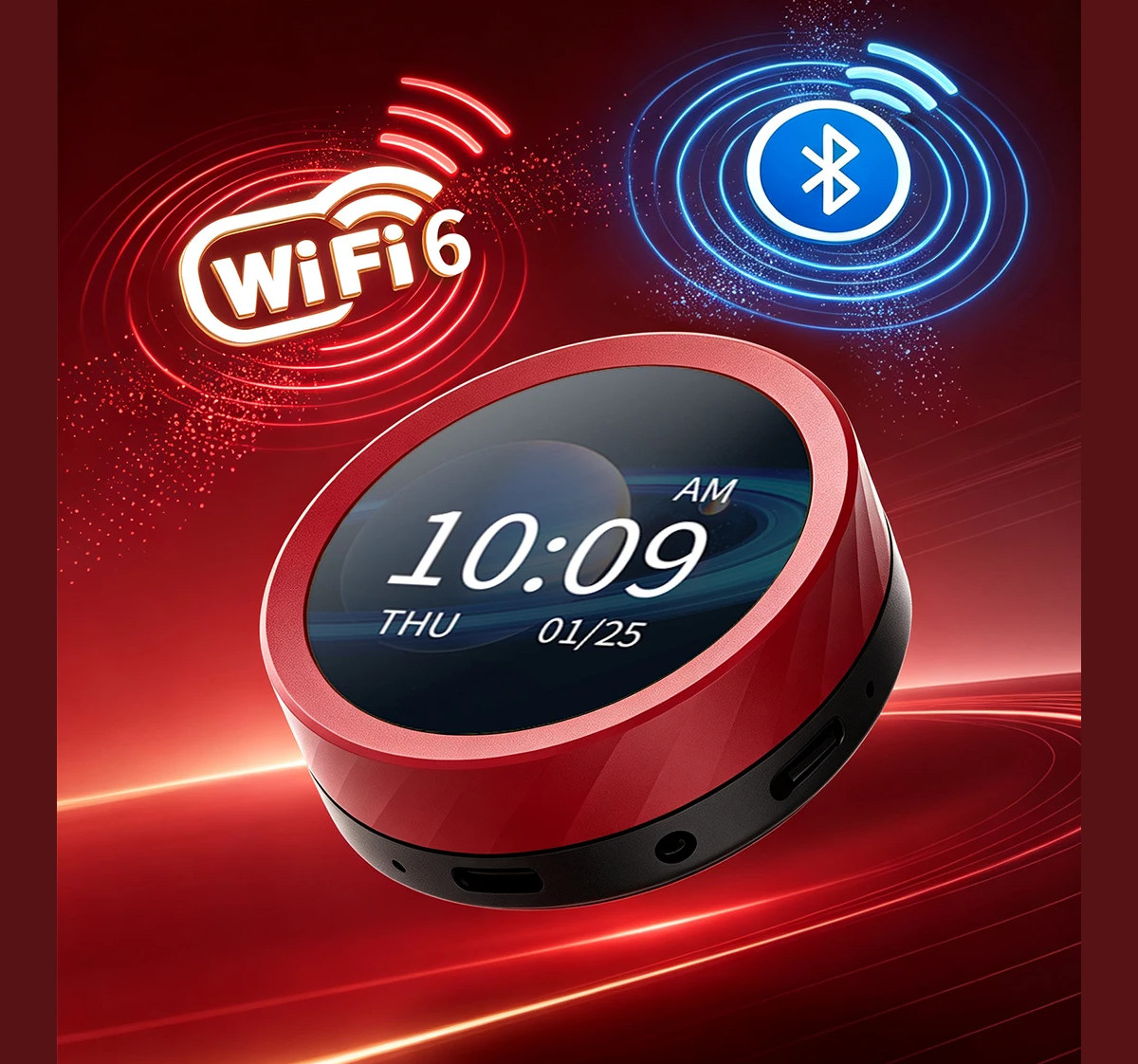

Tras nuestra publicación sobre la placa de desarrollo con pantalla ESP32-S31 de 4,3 pulgadas, un lector de Facebook nos señaló el codificador rotativo GUITION JC3636F118C-I-YR1, que integra una pantalla táctil de 1,8 pulgadas.
Parece tratarse de una actualización de un modelo anterior basado en ESP32-S3, que ahora incorpora un SoC ESP32-S31NRV16 con Wi-Fi 6, Bluetooth 5.4 y 802.15.4, además de 16 MB de PSRAM. El mando rotativo también incluye 16 MB de flash SPI, un altavoz, un micrófono y una batería recargable opcional.
Especificaciones del GUITION JC3636F118C-I-YR1:
- SoC – ESP32-S31NRV16
- CPU
- Núcleo RISC-V HP (alto rendimiento) RV32IMAFCP a 320 MHz con FPU, SIMD, etc.
- Núcleo MCU RISC-V LP (bajo consumo)
- Memoria – 512 KB de SRAM, 32 KB de SRAM de bajo consumo, 16 MB de PSRAM
- Conectividad inalámbrica
- Wi-Fi 6 de 2,4 GHz (802.11ax)
- Bluetooth 5.4 con compatibilidad con LE Audio, localización de dirección, Bluetooth Mesh 1.1 y Classic (BR/EDR)
- Radio 802.15.4 para Zigbee, Thread y Matter
- CPU
- Almacenamiento
- 16 MB de flash
- Ranura para tarjeta microSD (para la configuración del Wi-Fi, reproducción de música o vídeo MJPEG, etc.)
- Pantalla
- Pantalla TFT redonda de 1,8 pulgadas y 262 000 colores con resolución de 360×360
- Controlador SPI ST77916
- Controlador táctil capacitivo CST816
- Retroiluminación regulable
- Audio
- Altavoz integrado (PCM5100APWR)
- Micrófono MEMS integrado (MSM261D4030H1CPM)
- Control – Mando CNC con respuesta háptica (CI controlador háptico DRV2605LDGSR)
- USB – Puerto USB Type-C (sensible a la orientación)
- Inserción inversa (muesca del Type-C hacia arriba) para transferir archivos
- Inserción normal (muesca del Type-C hacia abajo) para programar el firmware
- Alimentación
- 5 V a través del puerto USB-C
- Batería recargable opcional (no se indica la capacidad)
- Consumo – Aproximadamente 1,3 vatios
- Dimensiones – 66 mm de diámetro × 22 mm
- Peso – Aproximadamente 160 gramos

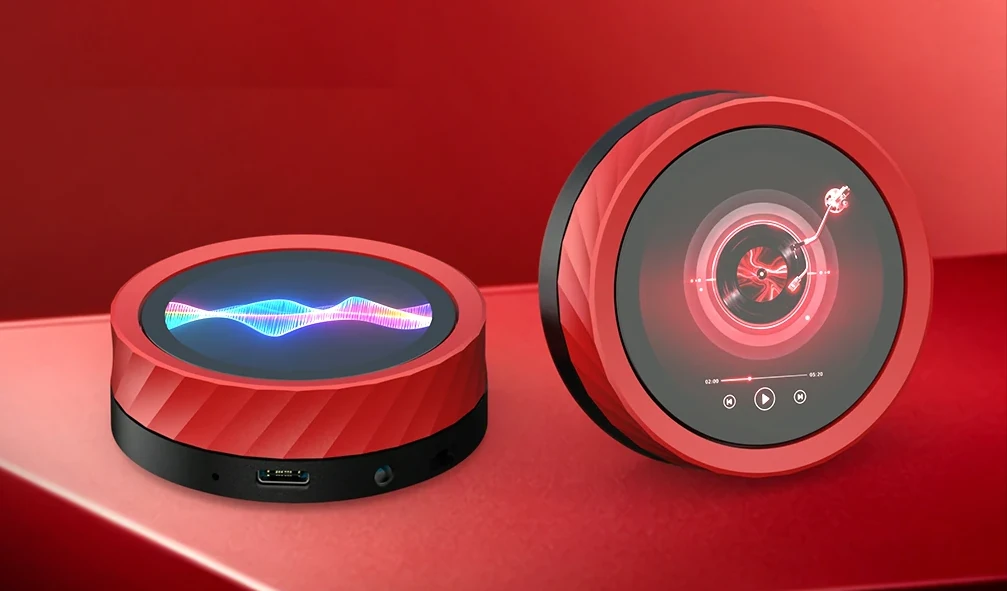

El GUITION JC3636F118C-I-YR1 se entrega con un firmware preinstalado que incluye reloj, temporizador de cuenta atrás, reproductor de música, reproductor de vídeo MJPEG y AVI, función de marco de fotos, analizador de espectro durante la reproducción de audio, audio por Bluetooth, audio por USB y HID por USB (el mando controla el volumen del ordenador).

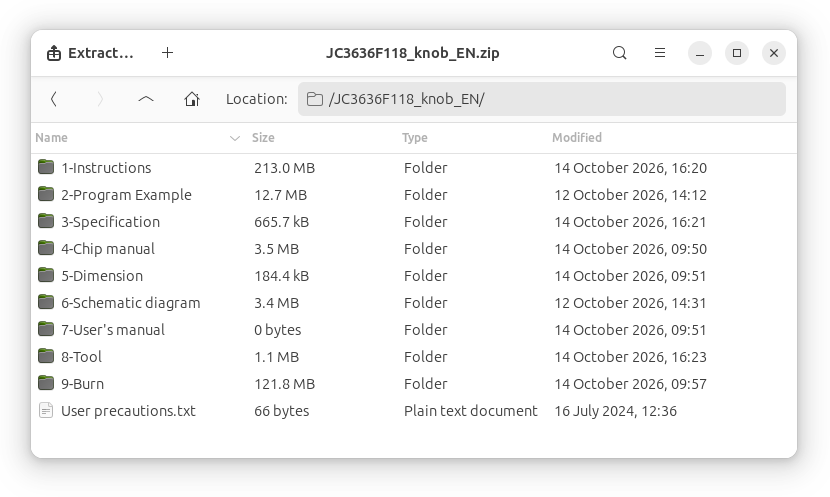

La empresa también menciona la «posibilidad de desarrollo secundario en entornos como Arduino IDE, ESP-IDF, MicroPython y el programa GUITION», pero el archivo zip proporcionado solo contiene ejemplos para ESP-IDF 6.1.0 (firmware de demostración, reproductor de música y vídeo MJPEG basado en LVGL, asistente de voz Xiaozhi) y una carpeta de Arduino que por ahora está vacía, junto con instrucciones básicas, especificaciones, hojas de datos, esquemas eléctricos (PDF) y herramientas.
Las principales ventajas de pasar del ESP32-S3 al ESP32-S31 en este tipo de hardware son unos núcleos más rápidos, capacidades multimedia (motor gráfico 2D, decodificador MJPEG), una gama más amplia de opciones inalámbricas y una interfaz USB 2.0 de 480 Mbps. Las desventajas son sobre todo que el ESP32-S31 es bastante reciente, por lo que el firmware aún no está tan madurado, y que resulta algo más caro.
GUITION vende el nuevo codificador rotativo JC3636F118C-I-YR1 basado en ESP32-S31 por 40,09 dólares en AliExpress, envío incluido (pero sin impuestos) y con batería, y por 38,49 dólares sin la batería. Como referencia, el anterior modelo «JC3636K518C» basado en ESP32-S3 se ofrece por 39,13 dólares en AliExpress con batería (y a mí me aparece una oferta «SuperDeals» de 33,39 dólares).
Gracias a Rob por el aviso.
Traducido del artículo en inglés «Rotary encoder with 1.8-inch touch display gets upgrade to ESP32-S31 SoC» de Jean-Luc Aufranc (CNXSoft).
